P24HUB Quick Start Guide
3.2 StageConnect (24 Kanäle)

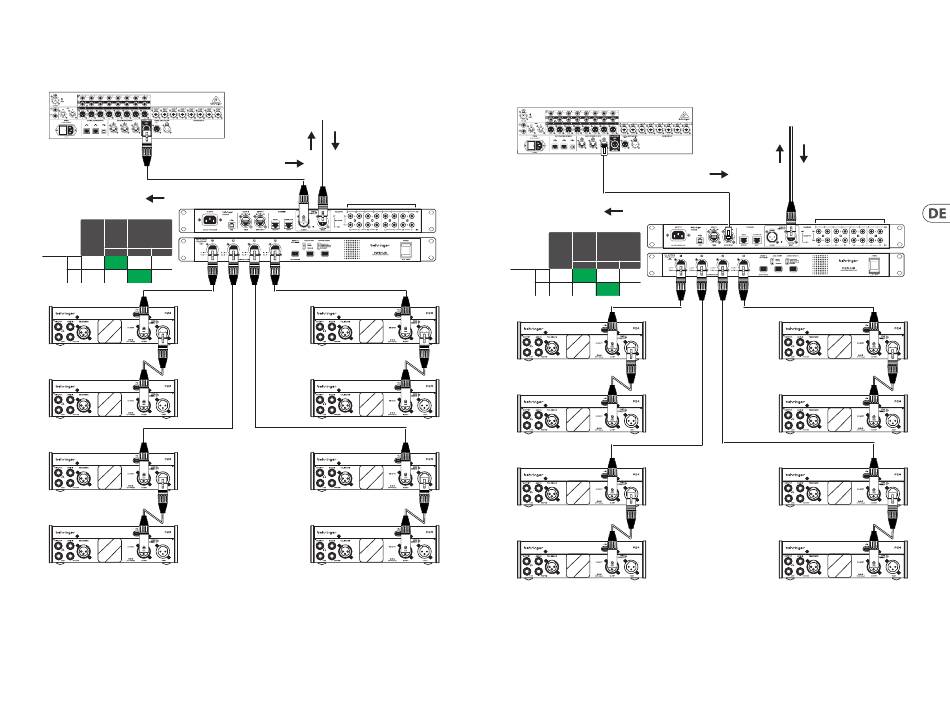

In der folgenden Abbildung werden 24 Kanäle von der Konsole über StageConnect (SC) an den P24HUB gesendet. Die 24 Kanäle und 2
Talkback-Kanäle von der Konsole (SC CLIENT/Slave downstream) werden an die acht P24s gesendet. Jeder P24 sendet einen Stereomix und
Talkback zurück zum Hub.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16 1-16 17-24
Analog 1-16 P24MIX
TRS
Outputs 1-16 SOURCE
P24 (1.1)
Abbildung 1: StageConnect (24 Kanäle) als Quelle
Der ANALOG OUT-Knopf wählt aus, welche Signale über die 16 TRS-Ausgänge gesendet werden: entweder die 16 Kanäle, die von der
Konsole empfangen werden (Knopf auf SOURCE eingestellt), oder die 8 Stereomixe, die von jedem P24 empfangen werden (Knopf auf P24
MIX eingestellt). Wenn auf P24 MIX eingestellt, sind die TRS-Ausgänge normalerweise mit IEM-Sendern verbunden.
Jedes aufeinanderfolgende Paar der 24 Mono-Eingangskanäle, die von der Konsole (SC CLIENT/Slave downstream) empfangen werden,
wird auf den ULTRANET OUT-Kanälen 1 bis 12 zu Mono summiert.
Die 24 Kanäle, die von der Konsole über StageConnect an den P24HUB gesendet werden, werden ebenfalls an die vorderen StageConnect-
Ports 1–4 und an den hinteren StageConnect MASTER/Host downstream gesendet.
SC-enabled
device
SC HOST/Master SC HOST/Master
downstream upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 Kanäle)
Die Verbindung zwischen der Konsole und dem P24HUB kann auch über AES50 hergestellt werden. Die Konsole ist mit dem AES50-A-Port
des Hubs verbunden. Alle Routing-Einstellungen bleiben wie in der vorherigen Konfiguration gleich, einschließlich der ULTRANET OUT.
Ebenso können die 16 TRS-Ausgänge für die P24-Mixe oder den AES50-A-Downstream verwendet werden.
Beachten Sie, dass 16 Kanäle, die bis zu 8 Stereomixe von den P24s tragen, über den AES50-A-Port zurück zur Konsole gesendet werden.
AES50 A downstream
AES50 A upstream
FROM: FROM:
P24 P24 FROM: FROM:
ANALOG ANALOG
personal Personal console AES50 A Console AES50 A
OUT OUT
mixers Mixers
SELECT SELECT
1-16 1-16 25-40 25-40 41-48 41-48
Analog Analog 1-16 1-16 P24MIX P24MIX
TRS TRS
Outputs 1-16 1-16 SOURCE SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Abbildung 2: AES50 (24 Kanäle) als Quelle
