1. Wprowadzenie
Monitorowanie i komunikacja są niezbędne, aby muzycy czuli się komfortowo na scenie. Nowy system monitorowania P24 firmy
Behringer został zaprojektowany w celu rozwiązania typowych problemów występujących u wykonawców na scenie, takich jak
"potrzebuję więcej mnie" lub "wokal jest zbyt głośny", dając im bezpośrednią i łatwą do obsługi kontrolę nad ich własnymi miksem
monitoringu. Umożliwia również komunikację Talkback między muzykami na scenie a inżynierami.
Do każdego P24HUB można podłączyć do ośmiu jednostek P24, dostarczając osiem indywidualnych miksów stereo składających się z
maksymalnie 12 kanałów stereo lub 24 kanałów mono. P24HUB przekazuje sygnały talkback między konsolą a wszystkimi jednostkami
P24. Dostarcza on analogowe wyjścia dla miksów stereo kontrolowanych przez każdy P24, które następnie mogą być podłączone do
bezprzewodowych systemów IEM. P24HUB dostarcza również zasilanie dla każdego P24 za pośrednictwem StageConnect, minimalizując
liczbę kabli na scenie.
Wiele P24HUBs można połączyć w łańcuch za pomocą AES50, dostarczając niezależne miksery monitoringu kontrolowane przez osiem
P24 podłączonych do każdego huba.
2. Panel przedni i tylny
1 2

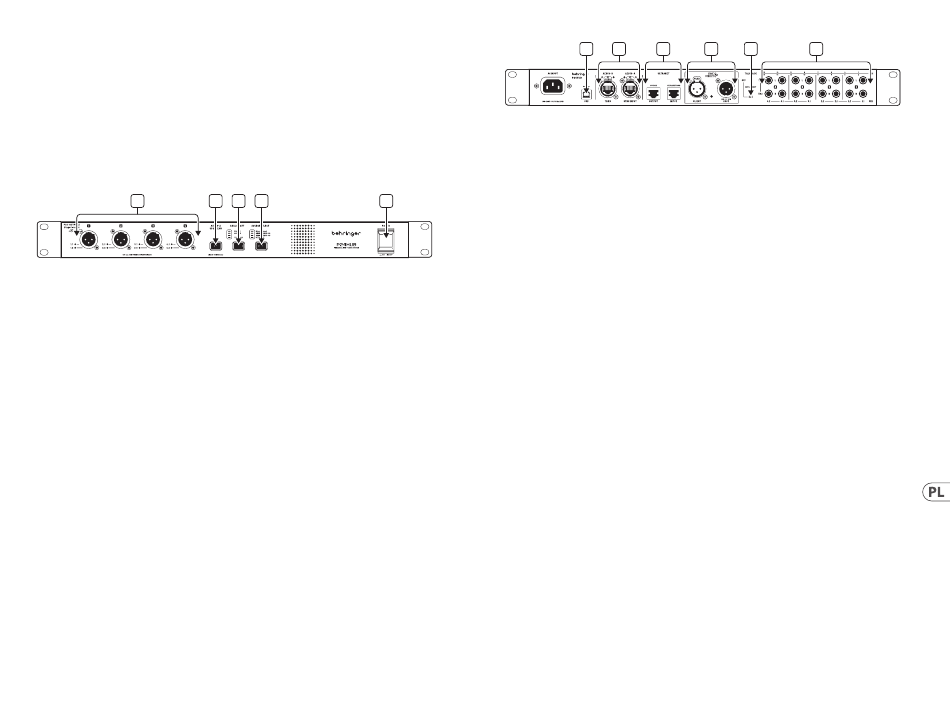

1. Cztery porty StageConnect (SC) pozwalają na podłączenie do ośmiu jednostek P24 do huba. Dwie jednostki P24 są połączone
w łańcuch do każdego portu na hubie. Diody LED obok każdego złącza pokazują stan jednostek P24: zielony dla prawidłowo
podłączonych, żółty dla połączenia z błędami i czerwony dla niepodłączonych.
Jednostki P24 są oznaczone dwoma liczbami podzielonymi kropką. Pierwsza cyfra odpowiada numerowi portu StageConnect
na hubie, a druga cyfra odpowiada pozycji P24 w łańcuchu podłączonym do każdego portu. Na przykład, dioda LED 1.2 pokazuje
stan drugiego P24 podłączonego w łańcuch do pierwszego portu StageConnect. Dioda LED 4.1 pokazuje stan pierwszego P24
podłączonego w łańcuch do czwartego portu StageConnect.
2. Gdy jest zaangażowany THRU, wszystkie 48 kanałów AES50 B upstream są wysyłane za pośrednictwem AES50 A
upstream, zastępując lokalne 16 kanałów pochodzących od maksymalnie ośmiu urządzeń P24 podłączonych do
przednich portów StageConnect.
Przytrzymaj przycisk THRU, aby ponownie przeskanować urządzenia podłączone do portów StageConnect.
3. ANALOG OUT określa, które sygnały są wysyłane do analogowych wyjść TRS na panelu tylnym:
• •
P24MIX kieruje miks stereo skonfigurowany przez każde podłączone P24 do odpowiadającej pary złącz TRS. Te 16 wyjść TRS
(8 miksów stereo) są zwykle podłączone do nadajników bezprzewodowych dla systemów monitoringu IEM.
• •
SOURCE kieruje pierwsze 16 kanałów sygnałów wejściowych cyfrowych, które są wprowadzane do P24HUB za pośrednictwem
AES50, StageConnect lub ULTRANET do 16 wyjść TRS.
• •
TALKBACK jest podświetlony, gdy przełącznik TALKBACK REPLACE OUT (10) na panelu tylnym jest włączony.
Zobacz numer 10 dla szczegółów.
4. Sygnały cyfrowe wprowadzane do P24HUB są określane przez ustawienie SOURCE SELECT.
• •
StageConnect: kanały wejściowe 1-24 podłączone do portu StageConnect CLIENT/Slave są kierowane do wszystkich jednostek
P24 podłączonych do panelu przedniego. Kanały wejściowe 25 i 26 są używane do talkback.
• •
AES50 A CH 25-48: kanały wejściowe 25-48 podłączone do portu AES50 A są kierowane do wszystkich jednostek P24
podłączonych do panelu przedniego. Kanały wejściowe 23 i 24 są używane do talkback.
• •
AES50 A CH 33-48: kanały wejściowe 33-48 podłączone do portu AES50 A są kierowane do wszystkich jednostek P24
podłączonych do panelu przedniego. Kanały wejściowe 23 i 24 są używane do talkback.
5. Przełącznik POWER włącza i wyłącza urządzenie.
3 4 5
6 7 8
6. Złącze USB typu B jest używane do aktualizacji oprogramowania za pomocą oprogramowania SimplyPUT, dostępnego dla systemów
Windows, MacOS i Linux na stronie behringer.com.
7. Dwa porty AES50 (oznaczone jako SYNC INPUT i THRU) są pierwszą z trzech możliwych opcji źródła do wyboru. Zielone diody LED
wskazują, że podłączone urządzenia są prawidłowo zsynchronizowane. Jeśli podłączone urządzenia nie są zsynchronizowane,
zapalą się czerwone diody LED.
8. Dwa porty ULTRANET (INPUT i OUTPUT) są drugą opcją źródła i pozwalają na integrację P24HUB z systemem monitoringu osobistego
Behringer P16.
9. Dwa porty StageConnect (CLIENT/Slave i HOST/Master) są trzecią możliwą opcją źródła. Zielona dioda LED zapali się, gdy podłączone
urządzenie jest prawidłowo zsynchronizowane.
10. P24HUB sumuje sygnały talkback od podłączonych urządzeń na dwóch magistralach talkback. Te magistrale są wysyłane do
określonych kanałów wyjściowych StageConnect i AES50 (patrz sekcja 3 dla szczegółów). Gdy przełącznik TALKBACK REPLACE OUT
jest aktywny, magistrale talkback są kierowane do analogowych wyjść TRS 15 i 16, zastępując sygnały normalnie kierowane do tych
portów (jak określono w sekcji ANALOG OUT).
11. 16 kanałów wybranego źródła cyfrowego (StageConnect, AES50 lub ULTRANET) lub 8 miksów stereo z podłączonych jednostek
P24 zrównoważonych złączy TRS mogą być kierowane do zrównoważonych wyjść TRS. Jeśli przełącznik TALKBACK REPLACE OUT
jest włączony, kanały 15 i 16 z wybranego źródła cyfrowego lub miks stereo pochodzący z drugiego P24 na porcie SC 4 (LED 4.2)
są nadpisywane..
3. Przykłady konfiguracji
P24HUB jest zaprojektowany do odbierania wielu kanałów z konsoli i dystrybucji ich do maksymalnie 8 P24, dzięki czemu muzycy mogą
kontrolować swój własny miks monitoringu. Połączenie między konsolą a P24HUB może być wykonane za pomocą następujących:
• •
StageConnect (24 kanały)
• •
AES50 (tryb 24 lub 16 kanałów)
• •
ULTRANET (16 kanałów)
Można również połączyć wiele koncentratorów w łańcuch, aby zwiększyć liczbę niezależnych miksów monitoringu.
3.1 Przesyłanie nazw i konfiguracji kanałów wejściowych do mikserów osobistych P24
Informacje o nazwach kanałów są odbierane przez P24HUB za pośrednictwem portów AES50 A lub StageConnect CLIENT/Slave. Te
informacje o nazwach kanałów są następnie przesyłane przez 4 przednie porty StageConnect; umożliwiając indywidualnym mikserom
osobistym P24 wyświetlanie informacji o kanałach i konfigurowanie swoich 12 kanałów odpowiednio jako mono, stereo lub dual mono.
Proszę odnieść się do przewodnika szybkiego startu P24 dla szczegółowych instrukcji.
