P24HUB Quick Start Guide
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
1-16
TO:
Console AES50 A
17-48
1-24
TO:
Next Hub AES50 B
25-48

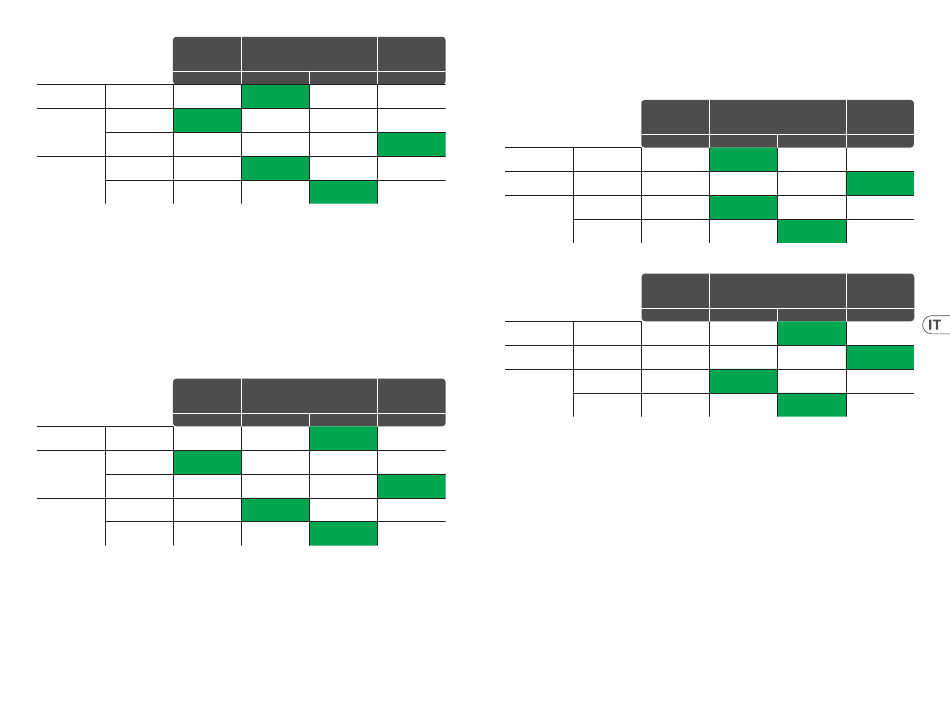

Tabella 1: Routing dell'interfaccia digitale per la catena AES50 (modalità a 24 canali)
Ogni hub riceve gli stessi canali dalla console tramite l'AES50 A downstream. Questi canali vengono inviati tramite l'AES50 B downstream
all'hub successivo. La console invia il talkback sui canali 23-24. L'hub somma il talkback da tutti i P24 e li invia in upstream alla console sui
canali 47-48.
I 8 mix stereo controllati dai P24 collegati a ciascun hub vengono inviati in upstream sui canali 1-16 da ciascun hub tramite la porta AES50
A. I canali 17-46 sono assegnati ai canali 1-30 ricevuti tramite AES50 B upstream dall'hub successivo nella catena. Di conseguenza, la
console riceve i seguenti segnali tramite il suo AES50 A upstream
• •
Canali 1-16: 8 mix stereo dal primo hub
• •
Canali 17-32: 8 mix stereo dal secondo hub
• •
Canali 33-46: 7 mix stereo dal terzo hub
• •
Canali 47-48: 2 bus di talkback con la somma di tutti i segnali di talkback dei P24 e dei P24HUB
Una catena può essere stabilita anche con gli hub in modalità AES50 a 16 canali. L'unica differenza con la modalità AES50 a 24 canali è che
la prima instrada i canali 1-24 dalla console ai mixer P24 e la seconda instrada i canali 33-48 ai mixer P24.
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
1-16
TO:
Console AES50 A
17-48
1-32
TO:
Next Hub AES50 B
33-48
Tabella 2: Routing dell'interfaccia digitale per la catena AES50 (modalità a 16 canali)
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-24 25-48 1-32
FROM: FROM:
Console AES50 A Hub #2/#3 AES50 B
1-32 33-48 1-32
3.7 THRU
Premendo il pulsante THRU sul pannello frontale del P24HUB, si attiva la modalità THRU, in cui tutti i 48 canali di ingresso dall'AES50 B
upstream vengono inviati tramite l'AES50 A upstream, sostituendo i 16 canali dei 8 mix stereo dal P24, nonché i due canali di talkback.
Questa modalità può essere utilizzata quando si collega una scatola di palco, come il Behringer S16, all'hub.
Tenere premuto il pulsante THRU per eseguire nuovamente la scansione dei dispositivi collegati tramite AES50 nella catena.
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
TO:
1-48
Console AES50 A
1-24
TO:
Next Hub AES50 B
25-48
Tabella 3: Routing della modalità THRU (modalità a 24 canali AES50)
FROM:
P24 Personal
Mixers
1-16
TO:
1-24
P24 Personal Mixers
TO:
1-48
Console AES50 A
1-32
TO:
Next Hub AES50 B
33-48
Tabella 4: Routing della modalità THRU (modalità a 24 canali AES50)
3.8 Routing del Talkback
Il P24HUB gestisce i segnali di talkback provenienti da diverse fonti, come le console di missaggio FOH, i mixer personali P24 e i dispositivi
StageConnect. Questi dispositivi inviano segnali di talkback all'hub sui seguenti canali:
• •
Console collegata a SC CLIENT/Slave: canali downstream 25-26
• •
Console collegata tramite AES50: canali downstream 23-24
• •
P24HUB collegato alla porta posteriore AES50 B: canali upstream 47-48
• •
P24 collegati alle porte anteriori del pannello SC 1.1 – 4.2: canali upstream 25-26
• •
Dispositivo StageConnect collegato alla porta posteriore SC HOST/Master: canali upstream 1-2
Tutti i segnali di talkback vengono sommati e distribuiti alle seguenti porte e canali:
• •
Porte anteriori del pannello SC 1.1 – 4.2: canali downstream 25-26
• •
SC HOST/Master: canali downstream 25-26
• •
SC CLIENT/Slave: canali upstream 1-2
• •
AES50 A: canali upstream 47-48
• •
ULTRANET OUTPUT: canali 15-16 (solo quando la FONT dell'hub è StageConnect o modalità AES50 a 24 canali)
