P24HUB Quick Start Guide
3.2 StageConnect (24 canais)
No diagrama a seguir, 24 canais são enviados da mesa de som para o P24HUB via StageConnect (SC). Os 24 canais e 2 canais de talkback
vindos da mesa de som (SC CLIENT/Slave downstream) são enviados para os oito P24s. Cada P24 envia um mix estéreo e talkback de volta
para o hub.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
P24
ANALOG
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16
1-16
17-24
Analog
1-16
P24MIX
TRS
Outputs
1-16
SOURCE
P24 (1.1)

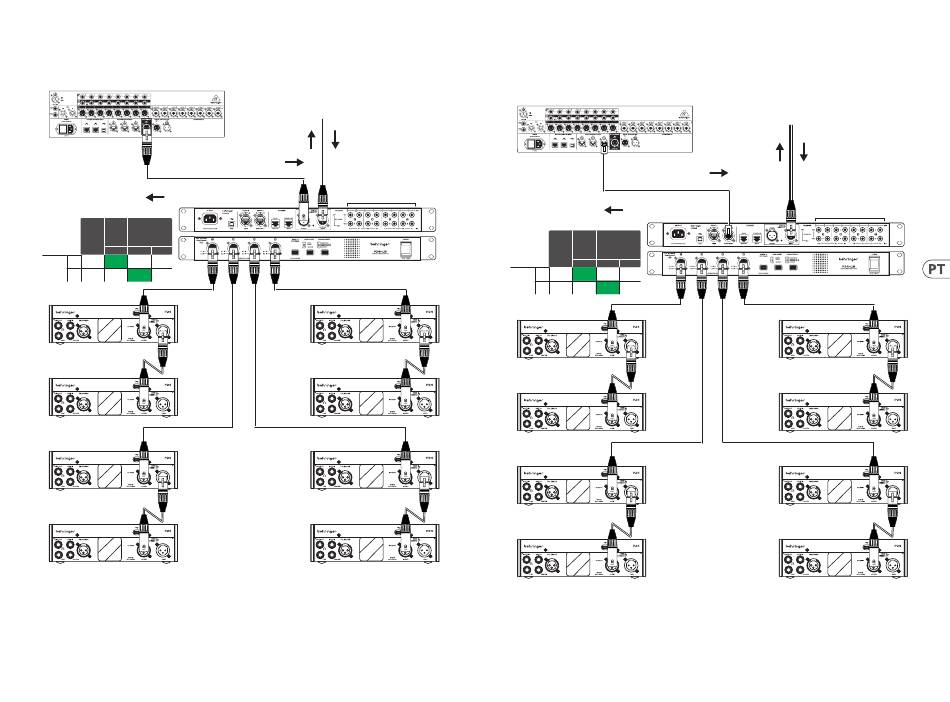

Figura 1: StageConnect (24 canais) como fonte
O botão ANALOG OUT seleciona quais sinais são enviados pelas 16 saídas TRS: ou os 16 canais recebidos da mesa de som (botão definido
como SOURCE), ou os 8 mixes estéreo recebidos de cada P24 (botão definido como P24 MIX). Quando definido como P24 MIX, as saídas TRS
geralmente estão conectadas a transmissores IEM.
Cada par consecutivo dos 24 canais de entrada mono recebidos do console (SC CLIENT/Slave downstream) é somado em mono nos canais
de 1 a 12 do ULTRANET OUT.
Os 24 canais enviados do console para o P24HUB via StageConnect também são enviados para as portas frontais StageConnect 1-4 e para
o StageConnect MASTER/Host downstream na parte traseira.
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 canais)
A conexão entre a mesa de som e o P24HUB também pode ser estabelecida via AES50. A mesa de som é conectada à porta AES50 A do hub.
Todo o roteamento permanece igual ao da configuração anterior, incluindo o ULTRANET OUT. Da mesma forma, as 16 saídas TRS podem ser
usadas para os mixes P24 ou para o downstream AES50 A.
Observe que 16 canais, carregando até 8 mixes estéreo dos P24s, são enviados de volta à mesa de som via porta AES50 A.
AES50 A downstream
AES50 A upstream
FROM:
FROM:
P24
P24
FROM:
FROM:
ANALOG
ANALOG
OUT
OUT
Personal
personal
console AES50 A
Console AES50 A
mixers
Mixers
SELECT
SELECT
1-16
1-16
25-40
25-40
41-48
41-48
Analog
Analog
1-16
1-16
P24MIX
P24MIX
TRS
TRS
Outputs
1-16
1-16
SOURCE
SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Figura 2: AES50 (24 canais) como fonte
P24HUB Quick Start Guide
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
57
