P24HUB Quick Start Guide
1. Introduktion
Övervakning och kommunikation är avgörande för att musiker ska känna sig bekväma med att uppträda på scen. Behringers nya P24
övervakningssystem är utformat för att lösa vanliga problem för scenframträdanden som "jag behöver mer mig" eller "sången är för hög"
genom att ge dem direkt och lättanvänd kontroll över sina egna övervakningsmixar. Det tillåter också Talkback-kommunikation mellan
musiker på scen och tekniker.
Varje P24HUB kan anslutas till upp till åtta P24-enheter, vilket ger åtta individuella stereomixar gjorda av upp till 12 stereo- eller 24
monokanaler vardera. P24HUB dirigerar talkback-signalerna mellan konsolen och alla P24-enheter. Den tillhandahåller analoga utgångar
för stereomixarna som styrs av varje P24 som sedan kan anslutas till trådlösa IEM-system. P24HUB levererar också varje P24 med ström
över StageConnect, vilket minimerar antalet kablar på scenen.
Flera P24HUBs kan kedjekopplas med hjälp av AES50, vilket ger oberoende övervakningsmixar som styrs av de åtta P24 som är anslutna
till varje hub.

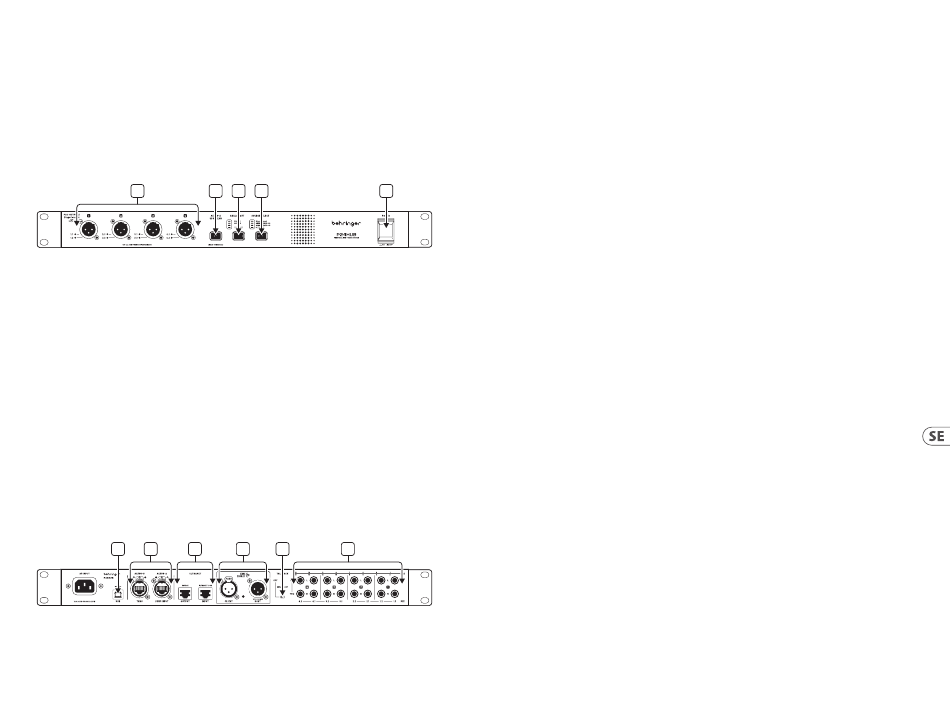

2. Fram- och bakpanel
1
2
1.
Fyra StageConnect (SC) portar tillåter att upp till åtta P24-enheter kan anslutas till hubben. Två P24-enheter är kedjekopplade till
varje port på hubben. LED-lamporna bredvid varje kontakt visar status för P24-enheterna: grön för korrekt ansluten, gul för en
anslutning med fel och röd för inte ansluten.
P24-enheterna är märkta med två nummer delade med en punkt. Den första siffran motsvarar StageConnect-portnumret på
hubben och den andra siffran motsvarar positionen för P24 i kedjekopplingen ansluten till varje port. Till exempel visar LED 1.2
status för den andra P24 som är kedjekopplad till den första StageConnect-porten. LED 4.1 visar status för den första P24 som är
kedjekopplad till den fjärde StageConnect-porten.
2.
När THRU är aktiverad skickas alla 48 AES50 B upstream-kanaler via AES50 A upstream, vilket ersätter de lokala 16 kanalerna som
kommer från upp till åtta P24-enheter anslutna till de främre StageConnect-portarna.
Håll ner THRU-knappen för att skanna om enheterna som är anslutna till StageConnect-portarna.
3.
ANALOG OUT bestämmer vilka signaler som skickas till de analoga TRS-utgångarna på bakpanelen:
• •
P24MIX dirigerar stereomixen som konfigurerats av varje ansluten P24 till det motsvarande TRS-kontaktparet. Dessa 16 TRS-
utgångar (8 stereomixar) är vanligtvis anslutna till trådlösa sändare för IEM-övervakningssystem.
• •
KÄLLA dirigerar de första 16 kanalerna av de digitala insignalerna som matas in i P24HUB via AES50, StageConnect eller
ULTRANET till de 16 TRS-utgångarna.
• •
TALKBACK lyser när TALKBACK REPLACE OUT (10) -omkopplaren på bakpanelen är påslagen. Se nummer 10 för detaljer.
4.
De digitala signalerna som matas in i P24HUB bestäms av SOURCE SELECT-inställningen.
• •
StageConnect: ingångskanaler 1-24 anslutna till StageConnect CLIENT/Slave-porten dirigeras till alla P24-enheter anslutna till
frontpanelen. Ingångskanaler 25 och 26 används för talkback.
• •
AES50 A CH 25-48: ingångskanaler 25-48 anslutna till AES50 A-porten dirigeras till alla P24-enheter anslutna till frontpanelen.
Ingångskanaler 23 och 24 används för talkback.
• •
AES50 A CH 33-48: ingångskanaler 33-48 anslutna till AES50 A-porten dirigeras till alla P24-enheter anslutna till frontpanelen.
Ingångskanaler 23 och 24 används för talkback.
5.
Strömbrytaren slår på och av enheten.
6
7
8
6.
USB-typ-B-kontakten används för firmwareuppdateringar med SimplyPUT-programvaran, tillgänglig för Windows,
MacOS och Linux på behringer.com.
7.
Två AES50-portar (märkta som SYNC INPUT och THRU) är det första av tre källalternativ att välja mellan. Gröna lysdioder indikerar
att de anslutna enheterna är korrekt synkroniserade. Om de anslutna enheterna inte är i synk kommer röda lysdioder att lysa.
3
4
5
9
10
11
8.
Två ULTRANET-portar (INPUT och OUTPUT) är det andra källalternativet och tillåter att P24HUB kan integreras i Behringer P16
personliga övervakningssystem.
9.
Två StageConnect-portar (CLIENT/Slave och HOST/Master) är det tredje möjliga källalternativet. En grön LED kommer att lysa när
den anslutna enheten är korrekt synkroniserad.
10. P24HUB summerar inkommande talkback-signaler från anslutna enheter, till två talkback-bussar. Dessa bussar skickas till specifika
StageConnect- och AES50-utgångskanaler (se avsnitt 3 för detaljer). När TALKBACK REPLACE OUT-omkopplaren är aktiv dirigeras
talkback-bussarna till de analoga TRS-utgångarna 15 och 16, vilket ersätter de signaler som normalt dirigeras till dessa portar (som
bestäms på ANALOG OUT-avsnittet).
11. 16 kanaler av den valda digitala källan (StageConnect, AES50 eller ULTRANET) eller 8 stereomixar från de anslutna P24-enheterna
balanserade TRS-kontakter kan dirigeras till de balanserade TRS-utgångarna. Om TALKBACK REPLACE OUT-omkopplaren är
aktiverad, kommer kanalerna 15 och 16 från den valda digitala källan eller stereomixen som kommer från den andra P24 på SC-port
4 (LED 4.2) att åsidosättas.
3. Exempel på inställningar
P24HUB är utformad för att ta emot flera kanaler från en konsol och distribuera dem till upp till 8 P24, så att musikerna kan styra sin egen
övervakningsmix. Anslutningen mellan konsolen och P24HUB kan göras via följande:
• •
StageConnect (24 kanaler)
• •
AES50 (24 eller 16 kanalläge)
• •
ULTRANET (16 kanaler)
Flera hubbar kan också kedjekopplas för att öka antalet oberoende övervakningsmixar.
3.1 Överföring av ingångskanalnamn och konfiguration till P24 personliga mixrar
Kanalnamnsinformation tas emot av P24HUB via AES50 A- eller StageConnect CLIENT/Slave-portar. Denna kanalnamnsinformation
överförs sedan via de 4 främre StageConnect-portarna; vilket gör att de enskilda P24 personliga mixrarna kan visa kanalinformationen
och konfigurera sina 12 kanaler som mono, stereo eller dual mono respektive. Se P24 Snabbstartsguide för detaljerade instruktioner.
85
P24HUB Quick Start Guide
