P24HUB Quick Start Guide
1. Introduzione
Il monitoraggio e la comunicazione sono vitali per i musicisti per sentirsi a proprio agio durante le esibizioni sul palco. Il nuovo sistema
di monitoraggio P24 di Behringer è progettato per risolvere i problemi comuni dei performer sul palco, come "ho bisogno di più me" o
"il volume del microfono è troppo alto", dando loro un controllo diretto e facile da usare delle proprie miscele di monitoraggio. Consente
anche la comunicazione Talkback tra i musicisti sul palco e gli ingegneri.
Ogni P24HUB può essere collegato a un massimo di otto unità P24, fornendo otto miscele stereo individuali composte da un massimo
di 12 canali stereo o 24 canali mono ciascuna. Il P24HUB instrada i segnali di Talkback tra la console e tutte le unità P24. Fornisce uscite
analogiche per le miscele stereo controllate da ciascun P24, che possono quindi essere collegate a sistemi IEM wireless. Il P24HUB fornisce
anche alimentazione a ciascun P24 tramite StageConnect, riducendo al minimo il numero di cavi sul palco.
È possibile collegare più P24HUB in serie utilizzando AES50, fornendo miscele di monitoraggio indipendenti controllate dagli otto P24
collegati a ciascun hub.

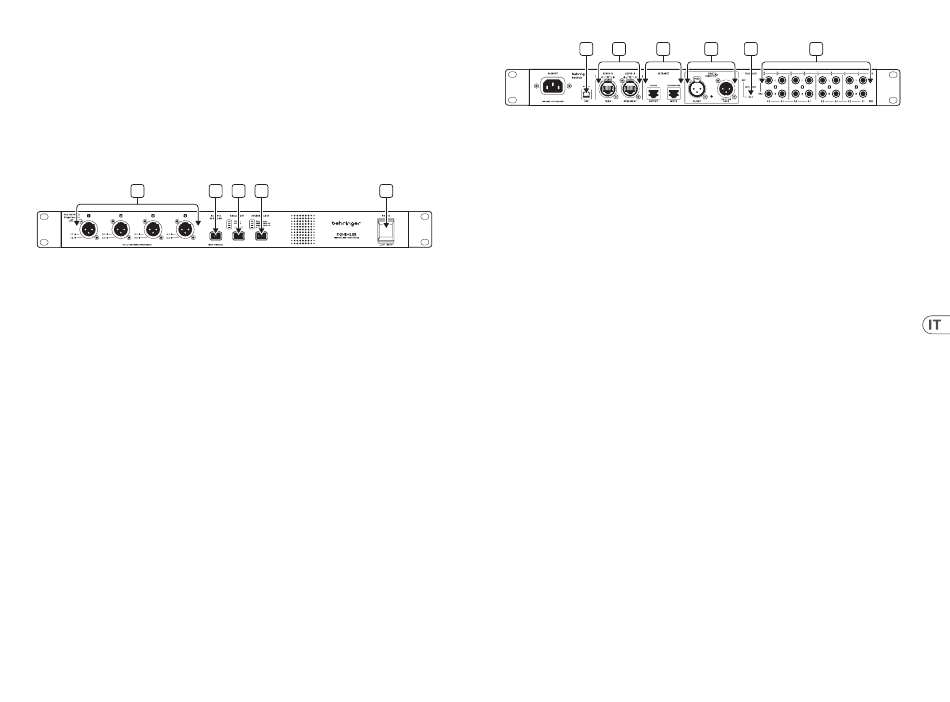

2. Pannello anteriore e posteriore
1
2
1.
Quattro porte StageConnect (SC) consentono di collegare fino a otto unità P24 all'hub. Due unità P24 sono collegate in serie a
ciascuna porta sull'hub. I LED accanto a ciascun connettore mostrano lo stato delle unità P24: verde per correttamente collegato,
giallo per una connessione con errori e rosso per non collegato.
Le unità P24 sono etichettate con due numeri divisi da un punto. La prima cifra corrisponde al numero di porta StageConnect
sull'hub e la seconda cifra corrisponde alla posizione del P24 nella catena collegata a ciascuna porta. Ad esempio, il LED 1.2 mostra lo
stato del secondo P24 collegato in serie alla prima porta StageConnect. Il LED 4.1 mostra lo stato del primo P24 collegato in serie alla
quarta porta StageConnect.
2.
Quando THRU è attivato, tutti i 48 canali upstream AES50 B vengono inviati tramite l'upstream AES50 A, sovrascrivendo i 16 canali
locali provenienti da un massimo di otto dispositivi P24 collegati alle porte frontali StageConnect.
Tenere premuto il pulsante THRU per eseguire nuovamente la scansione dei dispositivi collegati alle porte StageConnect.
3.
ANALOG OUT determina quali segnali vengono inviati alle uscite analogiche TRS nel pannello posteriore:
• •
P24MIX instrada la miscela stereo configurata da ciascun P24 collegato alla coppia di connettori TRS corrispondente. Queste 16
uscite TRS (8 miscele stereo) sono generalmente collegate ai trasmettitori wireless per i sistemi di monitoraggio IEM.
• •
SOURCE instrada i primi 16 canali dei segnali di ingresso digitali alimentati nel P24HUB tramite AES50, StageConnect o
ULTRANET alle 16 uscite TRS.
• •
TALKBACK si illumina quando l'interruttore TALKBACK REPLACE OUT (10) sul pannello posteriore è attivato.
Vedere il numero 10 per i dettagli.
4.
I segnali digitali alimentati nel P24HUB sono determinati dall'impostazione SOURCE SELECT.
• •
StageConnect: i canali di ingresso 1-24 collegati alla porta StageConnect CLIENT/Slave sono instradati a tutte le unità P24
collegate al pannello anteriore. I canali di ingresso 25 e 26 sono utilizzati per il Talkback.
• •
AES50 A CH 25-48: i canali di ingresso 25-48 collegati alla porta AES50 A sono instradati a tutte le unità P24 collegate al
pannello frontale. I canali di ingresso 23 e 24 sono utilizzati per il talkback.
• •
AES50 A CH 33-48: i canali di ingresso 33-48 collegati alla porta AES50 A sono instradati a tutte le unità P24 collegate al
pannello frontale. I canali di ingresso 23 e 24 sono utilizzati per il talkback.
5.
L'interruttore POWER accende e spegne l'unità.
3
4
5
6
7
8
6.
Il connettore USB di tipo B viene utilizzato per gli aggiornamenti del firmware con il software SimplyPUT, disponibile per Windows,
MacOS e Linux su behringer.com.
7.
Due porte AES50 (etichettate come SYNC INPUT e THRU) sono la prima delle tre opzioni di sorgente tra cui scegliere. I LED verdi
indicano che i dispositivi connessi sono correttamente sincronizzati. Se i dispositivi connessi non sono in sincronia, i LED rossi
si accenderanno.
8.
Due porte ULTRANET (INPUT e OUTPUT) sono la seconda opzione di sorgente e consentono l'integrazione del P24HUB nel sistema di
monitoraggio personale Behringer P16.
9.
Due porte StageConnect (CLIENT/Slave e HOST/Master) sono la terza possibile sorgente. Un LED verde si accenderà quando il
dispositivo connesso è correttamente sincronizzato.
10. Il P24HUB somma i segnali di talkback in ingresso dai dispositivi connessi, su due bus di talkback. Questi bus vengono inviati a canali
di uscita specifici StageConnect e AES50 (vedi sezione 3 per i dettagli). Quando l'interruttore TALKBACK REPLACE OUT è attivo, i bus
di talkback vengono instradati alle uscite TRS analogiche 15 e 16, sostituendo i segnali normalmente instradati su queste porte
(come determinato nella sezione ANALOG OUT).
11. 16 canali della sorgente digitale selezionata (StageConnect, AES50 o ULTRANET) o 8 mix stereo dalle unità P24 collegate possono
essere instradati alle uscite TRS bilanciate. Se l'interruttore TALKBACK REPLACE OUT è abilitato, i canali 15 e 16 dalla sorgente
digitale selezionata o il mix stereo proveniente dal secondo P24 sulla porta SC 4 (LED 4.2) vengono sovrascritti.
3. Esempi di configurazione
Il P24HUB è progettato per ricevere canali multipli da una console e distribuirli fino a 8 P24, in modo che i musicisti possano controllare
il proprio mix di monitoraggio. La connessione tra la console e il P24HUB può avvenire tramite:
• •
StageConnect (24 canali)
• •
AES50 (modalità 24 o 16 canali)
• •
ULTRANET (16 canali)
È possibile collegare più hub in catena per aumentare il numero di mix di monitoraggio indipendenti.
3.1 Trasferimento dei nomi e della configurazione dei canali di ingresso ai
mixer personali P24
Le informazioni sui nomi dei canali vengono ricevute dal P24HUB tramite le porte AES50 A o StageConnect CLIENT/Slave. Queste
informazioni sui nomi dei canali vengono quindi trasmesse tramite le 4 porte StageConnect anteriori; consentendo ai singoli mixer
personali P24 di visualizzare le informazioni sui canali e configurare i loro 12 canali rispettivamente come mono, stereo o dual mono. Si
prega di fare riferimento alla guida rapida di avvio P24 per istruzioni dettagliate.
P24HUB Quick Start Guide
9
10
11
