P24HUB Quick Start Guide
1. Introdução
Monitoramento e comunicação são vitais para que os músicos se sintam confortáveis ao se apresentarem no palco. O novo sistema de
monitoramento P24 da Behringer foi projetado para resolver problemas comuns para os artistas no palco, como "preciso de mais som para
mim" ou "o vocal está muito alto", dando a eles controle direto e fácil de suas próprias mixagens de monitoramento. Ele também permite
a comunicação Talkback entre os músicos no palco e os engenheiros.
Cada P24HUB pode ser conectado a até oito unidades P24, fornecendo oito mixagens estéreo individuais feitas a partir de até 12 canais
estéreo ou 24 canais mono cada. O P24HUB roteia os sinais de Talkback entre o console e todas as unidades P24. Ele fornece saídas
analógicas para as mixagens estéreo controladas por cada P24, que podem então ser conectadas a sistemas de monitoramento IEM
sem fio. O P24HUB também fornece energia para cada P24 através do StageConnect, mantendo o número de cabos no palco ao mínimo.
Vários P24HUBs podem ser conectados em cascata usando o AES50, fornecendo mixagens de monitoramento independentes controladas
pelos oito P24s conectados a cada hub.

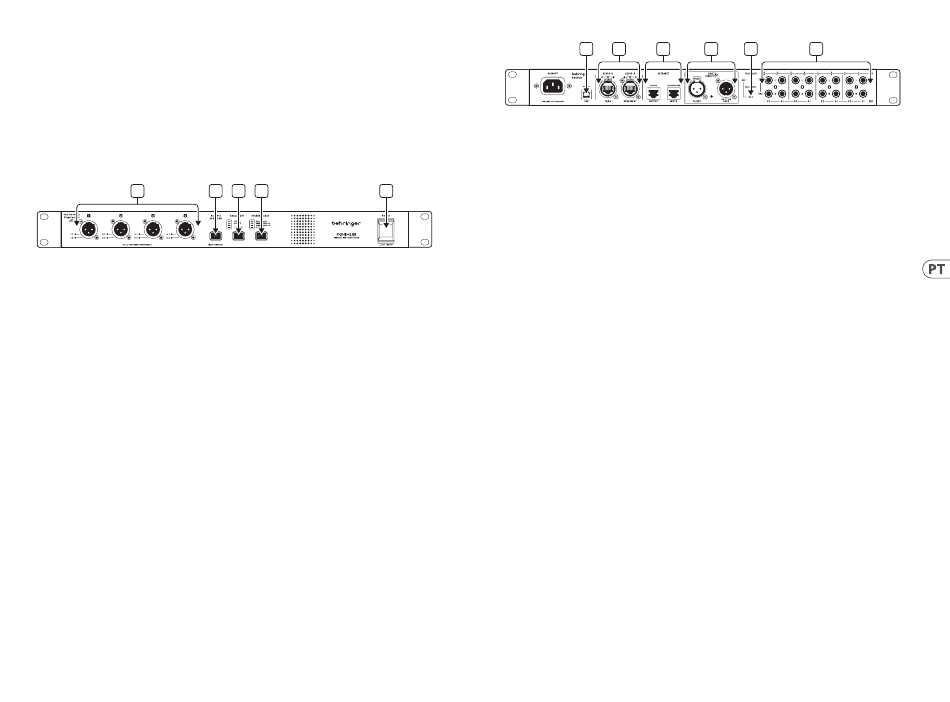

2. Painel frontal e traseiro
1 2
1. Quatro portas StageConnect (SC) permitem conectar até oito unidades P24 ao hub. Duas unidades P24 são conectadas em cascata a
cada porta no hub. Os LEDs ao lado de cada conector mostram o status das unidades P24: verde para conexão correta, amarelo para
conexão com erros e vermelho para não conectado.
As unidades P24 são rotuladas com dois números separados por um ponto. O primeiro dígito corresponde ao número da porta
StageConnect no hub e o segundo dígito corresponde à posição do P24 na cadeia conectada a cada porta. Por exemplo, o LED 1.2
mostra o status do segundo P24 conectado em cascata à primeira porta StageConnect. O LED 4.1 mostra o status do primeiro P24
conectado em cascata à quarta porta StageConnect.
2. Quando o modo THRU está ativado, todos os 48 canais upstream AES50 B são enviados via upstream AES50 A, substituindo os 16
canais locais provenientes de até oito dispositivos P24 conectados às portas frontais StageConnect.
Mantenha pressionado o botão THRU para reescanear os dispositivos conectados às portas StageConnect.
3. ANALOG OUT determina quais sinais são enviados para as saídas analógicas TRS no painel traseiro:
• •
P24MIX roteia a mixagem estéreo configurada por cada P24 conectado para o par de conectores TRS correspondente. Essas 16
saídas TRS (8 mixagens estéreo) geralmente estão conectadas aos transmissores sem fio para sistemas de monitoramento IEM.
• •
SOURCE roteia os primeiros 16 canais dos sinais de entrada digital alimentados no P24HUB via AES50, StageConnect ou
ULTRANET para as 16 saídas TRS.
• •
TALKBACK acende quando o interruptor TALKBACK REPLACE OUT (10) no painel traseiro está ligado. Consulte o número 10 para
obter detalhes.
4. Os sinais digitais alimentados no P24HUB são determinados pela configuração SOURCE SELECT.
• •
StageConnect: os canais de entrada 1-24 conectados à porta StageConnect CLIENT/Slave são roteados para todas as unidades
P24 conectadas ao painel frontal. Os canais de entrada 25 e 26 são usados para Talkback.
• •
AES50 A CH 25-48: os canais de entrada 25-48 conectados à porta AES50 A são roteados para todas as unidades P24
conectadas ao painel frontal. Os canais de entrada 23 e 24 são usados para Talkback.
• •
AES50 A CH 33-48: os canais de entrada 33-48 conectados à porta AES50 A são roteados para todas as unidades P24 conectadas
ao painel frontal. Os canais de entrada 23 e 24 são usados para Talkback.
5. O interruptor POWER liga e desliga a unidade.
3 4 5
6 7 8
6. O conector USB tipo-B é usado para atualizações de firmware com o software SimplyPUT, disponível para Windows,
MacOS e Linux em behringer.com.
7. Duas portas AES50 (rotuladas como SYNC INPUT e THRU) são as primeiras de três opções de fonte para escolher. LEDs verdes indicam
que os dispositivos conectados estão devidamente sincronizados. Se os dispositivos conectados não estiverem sincronizados,
os LEDs vermelhos acenderão.
8. Duas portas ULTRANET (INPUT e OUTPUT) são a segunda opção de fonte e permitem que o P24HUB seja integrado ao sistema de
monitoramento pessoal Behringer P16.
9. Duas portas StageConnect (CLIENT/Slave e HOST/Master) são a terceira possível fonte. Um LED verde acenderá quando o dispositivo
conectado estiver devidamente sincronizado.
10. O P24HUB soma os sinais de talkback recebidos dos dispositivos conectados em dois barramentos de talkback. Esses barramentos
são enviados para canais de saída específicos do StageConnect e AES50 (consulte a seção 3 para detalhes). Quando o interruptor
TALKBACK REPLACE OUT está ativo, os barramentos de talkback são roteados para as saídas analógicas TRS 15 e 16, substituindo os
sinais normalmente roteados para essas portas (conforme determinado na seção ANALOG OUT).
11. Dezesseis canais da fonte digital selecionada (StageConnect, AES50 ou ULTRANET) ou 8 mixes estéreo das unidades P24 conectadas
podem ser roteados para as saídas balanceadas TRS. Se o interruptor TALKBACK REPLACE OUT estiver ativado, os canais 15 e 16 da
fonte digital selecionada ou o mix estéreo proveniente do segundo P24 na porta SC 4 (LED 4.2) serão substituídos.
3. Exemplos de configuração
O P24HUB foi projetado para receber vários canais de uma mesa de som e distribuí-los para até 8 P24s, para que os músicos possam
controlar seu próprio mix de monitoramento. A conexão entre a mesa de som e o P24HUB pode ser feita através das seguintes opções:
• •
StageConnect (24 canais)
• •
AES50 (modo de 24 ou 16 canais)
• •
ULTRANET (16 canais)
Vários hubs também podem ser encadeados para aumentar a quantidade de mixes de monitoramento independentes.
3.1 Transferindo nomes e configurações de canais de entrada para
mixers pessoais P24
As informações do nome do canal são recebidas pelo P24HUB através das portas AES50 A ou StageConnect CLIENT/Slave. Essas
informações do nome do canal são então transmitidas através das 4 portas StageConnect frontais; permitindo que os mixers pessoais P24
individuais exibam as informações do canal e configurem seus 12 canais respectivamente para mono, estéreo ou dual mono. Consulte o
Guia de Início Rápido do P24 para obter instruções detalhadas.
P24HUB Quick Start Guide
9 10 11
