P24HUB Quick Start Guide
3.2 StageConnect (24 canaux)

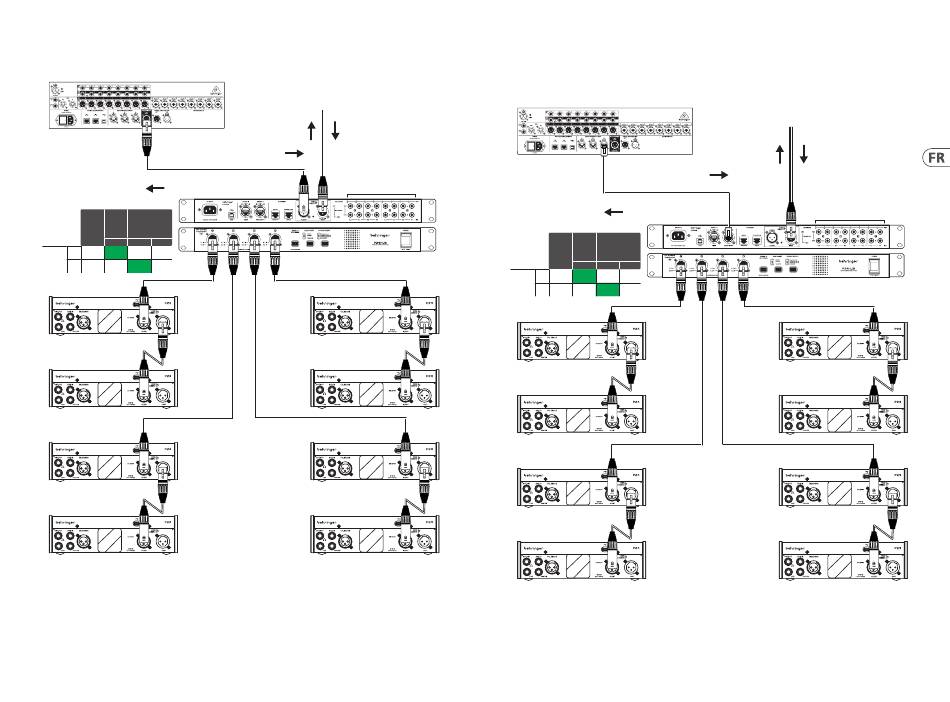

Dans le schéma suivant, 24 canaux sont envoyés de la console au P24HUB via StageConnect (SC). Les 24 canaux et les 2 canaux de talkback
provenant de la console (SC CLIENT/Slave en aval) sont envoyés aux huit P24. Chaque P24 envoie un mix stéréo et un talkback vers le hub.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG
P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16
1-16
17-24
Analog
1-16
P24MIX
TRS
Outputs
1-16
SOURCE
P24 (1.1)
Fig. 1: Source StageConnect (24 canaux)
Le bouton ANALOG OUT sélectionne les signaux à envoyer via les 16 sorties TRS : soit les 16 canaux reçus de la console (bouton réglé sur
SOURCE), soit les 8 mixages stéréo reçus de chaque P24 (bouton réglé sur P24 MIX). Lorsqu'il est réglé sur P24 MIX, les sorties TRS sont
généralement connectées aux émetteurs IEM.
Chaque paire consécutive des 24 canaux d'entrée mono reçus de la console (SC CLIENT/Slave downstream) est sommée en mono sur les
canaux 1 à 12 de ULTRANET OUT.
Les 24 canaux envoyés depuis la console au P24HUB via StageConnect sont également envoyés aux ports avant StageConnect 1 à 4 et à
l'arrière vers le StageConnect MASTER/Host downstream.
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 canaux)
La connexion entre la console et le P24HUB peut également être établie via AES50. La console est connectée au port AES50 A du hub.
Tous les routages restent les mêmes que dans la configuration précédente, y compris le ULTRANET OUT. De même, les 16 sorties TRS
peuvent être utilisées pour les mixages P24 ou pour l'AES50 A en aval.
Notez que 16 canaux portant jusqu'à 8 mixages stéréo des P24 sont renvoyés en amont vers la console via le port AES50 A.
AES50 A downstream
AES50 A upstream
FROM:
FROM:
P24
P24
FROM:
FROM:
ANALOG
ANALOG
OUT
OUT
Personal
personal
console AES50 A
Console AES50 A
mixers
Mixers
SELECT
SELECT
1-16
1-16
25-40
25-40
41-48
41-48
Analog
Analog
1-16
1-16
P24MIX
P24MIX
TRS
TRS
Outputs
1-16
1-16
SOURCE
SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Figure 2: AES50 (24 canaux) comme source
P24HUB Quick Start Guide
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
37
