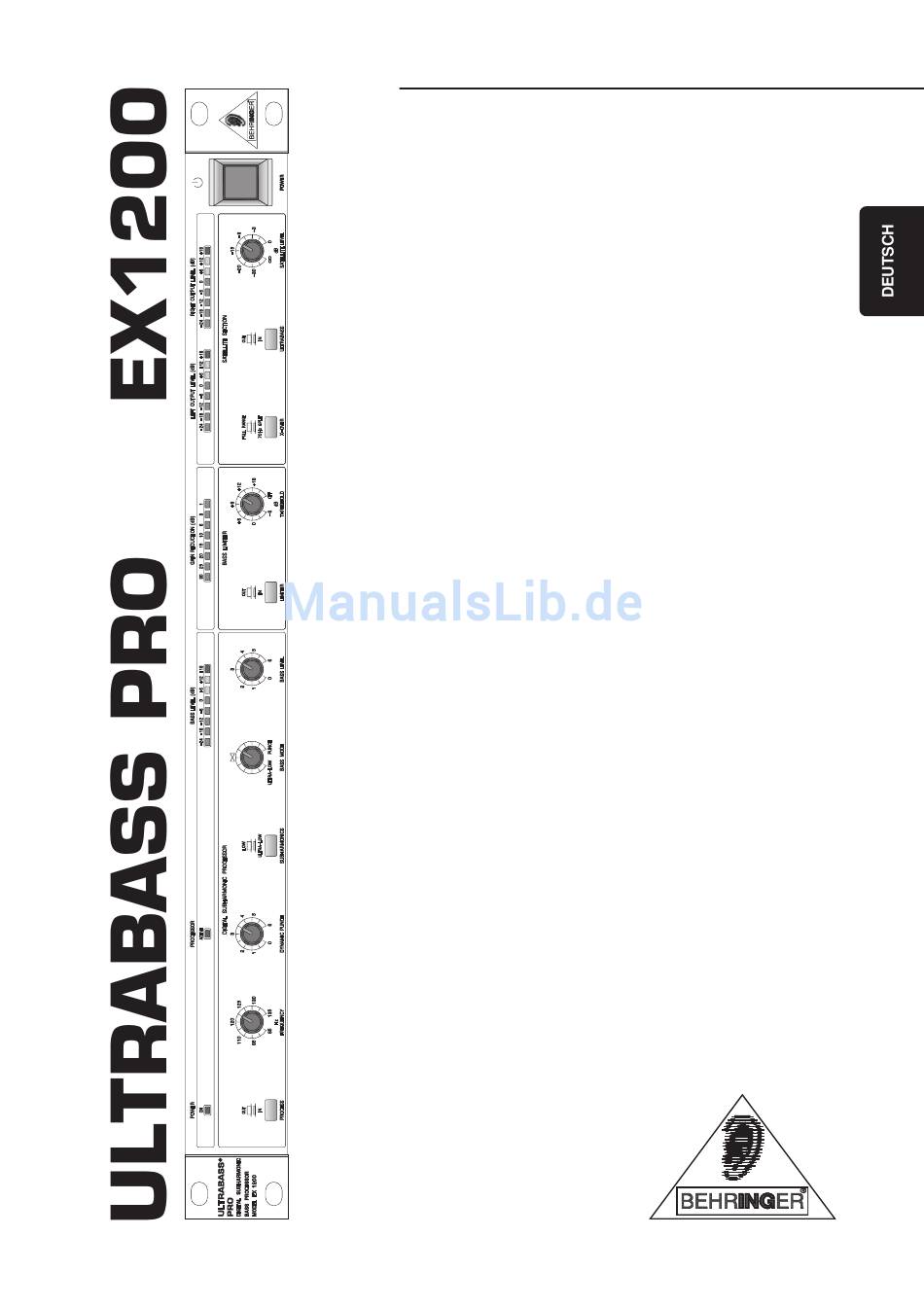

- Seite 1 Bedienungsanleitung Version 1.1 April 2001 www.behringer.com...
-
Seite 2: Sicherheitshinweise
ULTRABASS PRO EX1200 SICHERHEITSHINWEISE ACHTUNG: Um eine Gefährdung durch Stromschlag auszuschlie- ßen, darf die Geräteabdeckung bzw. Geräterückwand nicht abgenommen werden. Im Innern des Geräts befinden sich keine vom Benutzer reparierbaren Teile. Reparaturarbeiten dürfen nur von qualifiziertem Personal ausgeführt werden. WARNUNG: Um eine Gefährdung durch Feuer bzw. Stromschlag auszuschließen, darf dieses Gerät nicht Regen oder Feuchtigkeit ausgesetzt werden. - Seite 3 Ich möchte mich gerne bei allen bedanken, die den ULTRABASS erst möglich gemacht haben. Alle haben ihren persönlichen Beitrag geleistet, angefangen bei den Entwicklern über die vielen anderen Mitarbeiter in unserer Firma bis zu Ihnen, dem BEHRINGER-Anwender. Freunde, es hat sich gelohnt!
- Seite 4 ULTRABASS PRO EX1200 ULTRABASS PRO Professionelles, universell einsetzbares Bass-Sound-Enhancement-System für Live- und Studioanwendungen s Digitaler Subharmonic-Synthesizer verleiht Ihrem Audiosystem eine unglaubliche Basspower s Der Wellenformprozessor reproduziert tiefe Frequenzanteile, die während des Aufnahmevorgangs verloren gegangen sind s Das perfekte Werkzeug für Diskotheken, Dance-Clubs, Kinos, Theater, Sport- und Aerobic-Studios oder auch für die HiFi-Anlage zuhause...
-
Seite 5: Inhaltsverzeichnis
ULTRABASS PRO EX1200 Inhaltsverzeichnis 1. EINFÜHRUNG ......................... 6 1.1 Das Konzept ........................... 6 1.2 Bevor Sie beginnen ......................... 7 1.3 Bedienungselemente ........................7 1.3.1 Die frontseitigen Bedienelemente des ULTRABASS PRO ............. 8 1.3.2 Die rückseitigen Elemente des ULTRABASS PRO ............. 10 2. -
Seite 6: Einführung
ULTRABASS PRO EX1200 1. EINFÜHRUNG Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des ULTRABASS PRO EX1200 geschenkt haben. Der BEHRINGER ULTRABASS PRO ist ein weiterentwickelter Subharmonic-Synthesizer auf Grundlage digitaler Technologien für die Erzeugung und Bearbeitung von Bassfrequenzen. -
Seite 7: Bevor Sie Beginnen
Sie unbedingt zuerst den Händler und das Transportunternehmen, da sonst jeglicher Schadensersatzanspruch erlöschen kann. Der BEHRINGER ULTRABASS PRO benötigt eine Höheneinheit (1 HE) für den Einbau in ein 19-Zoll-Rack. Bitte beachten Sie, dass Sie zusätzlich ca. 10 cm Einbautiefe für die rückwärtigen Anschlüsse freilassen. -
Seite 8: Die Frontseitigen Bedienelemente Des Ultrabass Pro
ULTRABASS PRO EX1200 1.3.1 Die frontseitigen Bedienelemente des ULTRABASS PRO Abb. 1.2: Die Frontseite des ULTRABASS PRO POWER-Schalter. Mit diesem Schalter wird die Netzspannung zugeschaltet und der ULTRABASS PRO in Betrieb genommen. Digitaler Subharmonic-Prozessor POWER-LED. Diese LED leuchtet auf, sobald das Gerät ans Netz angeschlossen und eingeschaltet wird. - Seite 9 ULTRABASS PRO EX1200 Bass Limiter-Sektion LIMITER ON / OFF-Schalter. Dieser Schalter aktiviert bzw. deaktiviert den Basslimiter, dessen Aufgabe es ist, das Lautsprechersystem vor Überlastung zu schützen. Dies gilt insbesondere dann, wenn das System nicht über einen getrennten Subwoofer verfügt, denn in diesem Fall gilt es, die Spitzenpegel so zu begrenzen, dass es nicht zu einer extremen Auslenkung der Lautsprechermembranen und einer möglichen Beschädigung der Lautsprecher kommt.
-
Seite 10: Die Rückseitigen Elemente Des Ultrabass Pro
SERIENNUMMER. Nehmen Sie sich bitte die Zeit und senden Sie uns die komplett ausgefüllte Garantiekarte innerhalb von 14 Tagen nach Kaufdatum zu, da Sie sonst Ihren erweiterten Garantieanspruch verlieren. Oder nutzen Sie einfach unsere Online-Registrierung www.behringer.com. AUDIO IN. Dies sind die Audioeingänge des ULTRABASS PRO, die als symmetrische Klinken- bzw. - Seite 11 ULTRABASS PRO EX1200 Bei dieser Standardanwendung wird der ULTRABASS PRO zwischen Mischpult bzw. Signalquelle und Endstufe angeschlossen. Die neu generierten tieffrequenten Signalanteile werden dabei dem Originalsignal hinzugefügt und über die Audioanlage wiedergegeben. Schließen Sie den ULTRABASS PRO der Zeichnung entsprechend an und wählen Sie die angegebenen Schalterstellungen als Ausgangsposition.
-
Seite 12: Anwendung Mit Subwoofer
ULTRABASS PRO EX1200 2.2 Anwendung mit Subwoofer Abb. 2.2: Der ULTRABASS PRO in der Anwendung mit Subwoofer Bei dieser Anwendung werden die Bassfrequenzen sowohl über die Hauptlautsprecher, als auch über einen zusätzlichen Subwoofer wiedergegeben (FULL RANGE). Bei dem Subwoofer handelt es sich um einen Speziallautsprecher für die Übertragung von tieffrequenten Signalen, der als zusätzlicher Lautsprecher für die... -
Seite 13: Der Ultrabass Pro In Einer Hifi-Anlage
ULTRABASS PRO EX1200 Frequenzweiche des Aktivsystems geschickt, wo es in einen Bass- und einen Hochtonbereich aufgetrennt wird. Mit Hilfe der Frequenzweiche werden die übrigen Frequenzbänder noch weiter aufgesplittet. In weniger aufwendigen Anlagen, die mit Passivweichen arbeiten, kann die Frequenzweiche auch weggelassen werden. -
Seite 14: Die Integrierte Frequenzweiche
3. TECHNISCHER HINTERGRUND 3.1 Die integrierte Frequenzweiche Der BEHRINGER ULTRABASS PRO verfügt über eine integrierte Frequenzweiche, die eine getrennte Weiterbearbeitung der Bassfrequenzen ermöglicht. In der Betriebsart 70 Hz SPLIT werden alle Frequenzen über 70 Hz mit einer Flankensteilheit von 12 dB/Okt. aus den beiden Hauptwegen gefiltert. Das System arbeitet somit als Mehrweg-Aktivsystem. - Seite 15 ULTRABASS PRO EX1200 Achten Sie unbedingt darauf, dass die Installation und Bedienung des Gerätes nur von sachverständigen Personen ausgeführt wird. Während und nach der Installation ist immer auf eine ausreichende Erdung der handhabenden Person(en) zu achten, da es ansonsten durch elektrostatische Entladungen o.ä.
-
Seite 16: Technische Daten
2,2 kg Transportgewicht 3,4 kg Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Gerätes können daher von den genannten Angaben oder Abbildungen abweichen. 5. TECHNISCHE DATEN... -
Seite 17: Garantie
(Kunde des Vertragshändlers) geleistet und ist nicht übertragbar. mit dem Gerät die Kopie der Originalrechnung bzw. der Außer der Firma BEHRINGER ist kein Dritter (Händler etc.) berechtigt, Kassenbeleg, den der Händler ausgestellt hat, vorgelegt wird. Garantieversprechen für die Firma BEHRINGER abzugeben.
