P24HUB Quick Start Guide
3.4 AES50 (16 canales)
Una configuración alternativa con AES50 proporciona 16 canales en lugar de 24. El cableado entre el hub y los dispositivos P24 es el mismo
que el de la figura 2.
En esta configuración, los 16 canales enviados desde la consola se dirigen a la ULTRANET OUTPUT. No se envía talkback, ya que los
16 canales de ULTRANET están en uso.
Cada P24 asigna los primeros 8 canales enviados desde la consola (canales AES50 A downstream 33-40) a los primeros 8 faders. Los
canales AES50 A downstream 41-48 se asignan como grupos estéreo en cada P24 en los faders 9 a 12.
3.5 ULTRANET (16 canales)
También se pueden enviar 16 canales al P24HUB a través de ULTRANET desde una consola u otros dispositivos del sistema de monitoreo
personal Behringer P16 (como P16-I y P16-D). El cableado entre el hub y los dispositivos P24 es el mismo que se muestra en las
figuras anteriores.
El talkback no se recibe de los dispositivos conectados a través de ULTRANET, y solo se les envía cuando la fuente del P24HUB es
StageConnect o AES50 en una configuración de 24 canales.
3.6 Conexión en serie AES50
Se pueden vincular varios P24HUB a través de AES50 para proporcionar mezclas de monitoreo independientes a través de 8 P24
conectados a cada hub. El puerto AES50 B del hub se conecta al puerto AES50 A del hub siguiente. Tenga en cuenta que las conexiones
entre cada hub y sus respectivos P24 se han simplificado en la figura 3, ya que son las mismas que en la figura 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

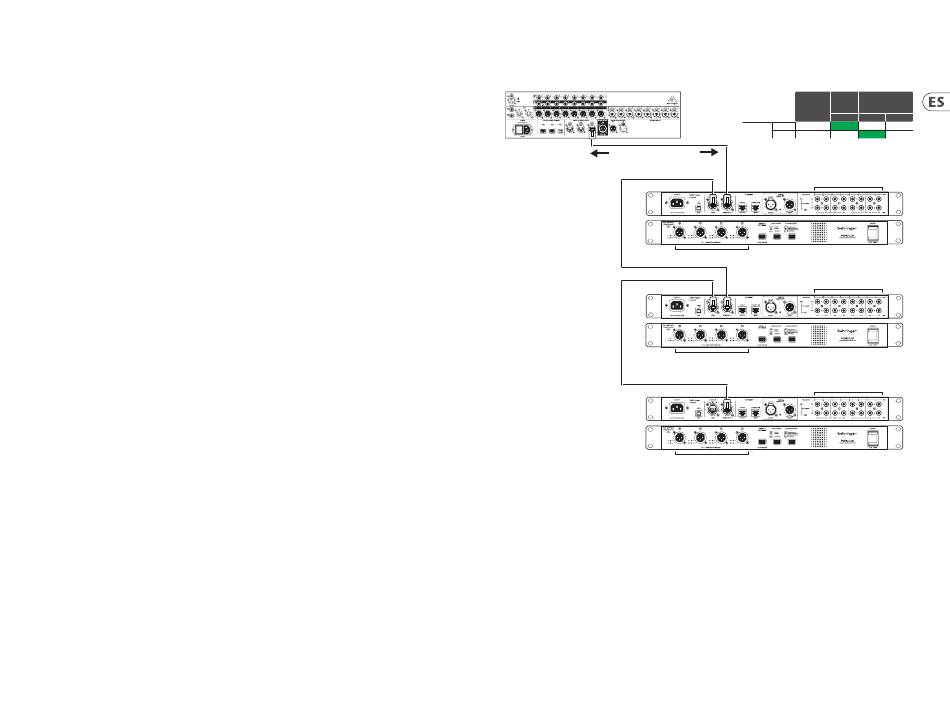

Figura 3: Tres P24HUB en serie a través de AES50
P24HUB Quick Start Guide
FROM:
ANALOG
P24 Personal
OUT
Mixers
SELECT
1-16 25 - 40
1-16 P24MIX
Analog TRS
Outputs
1-16 SOURCE
AES50 A
Analog TRS outputs
(to IEM transmitters)
P24HUB #1
Analog outputs
(to IEM transmitters)
P24HUB #2
Analog outputs
(to IEM transmitters)
P24HUB #3
29
FROM:
Console AES50 A
41 - 48
