P24HUB Quick Start Guide
3.4 AES50 (16 canali)
Una configurazione alternativa con AES50 fornisce 16 canali invece di 24. Il cablaggio tra l'hub e i dispositivi P24 è lo stesso mostrato
nella figura 2.
In questa configurazione, i 16 canali inviati dalla console sono inviati all'ULTRANET OUTPUT. Nessun talkback viene inviato, poiché tutti i
16 canali ULTRANET sono utilizzati.
Ogni P24 assegna i primi 8 canali inviati dalla console (canali AES50 A downstream 33-40) ai primi 8 fader. I canali AES50 A downstream
41-48 vengono assegnati come gruppi stereo su ciascun P24 ai fader 9-12.
3.5 ULTRANET (16 canali)
È possibile inviare 16 canali al P24HUB tramite ULTRANET da una console o da altri dispositivi del sistema di monitoraggio Behringer P16
(P16-I e P16-D). Il cablaggio tra l'hub e i dispositivi P24 è lo stesso mostrato nelle figure precedenti.
Talkback non viene ricevuto dai dispositivi collegati tramite ULTRANET e viene inviato solo a loro quando la FONT del P24HUB è
StageConnect o AES50 in una configurazione a 24 canali.
3.6 Catena AES50
È possibile collegare più P24HUB tramite AES50 per fornire mix di monitoraggio indipendenti attraverso 8 P24 collegati a ciascun hub. La
porta AES50 B è collegata alla porta AES50 A dell'hub successivo. Nota che le connessioni tra ciascun hub e i rispettivi P24 sono state
semplificate nella figura 3 poiché sono le stesse della figura 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

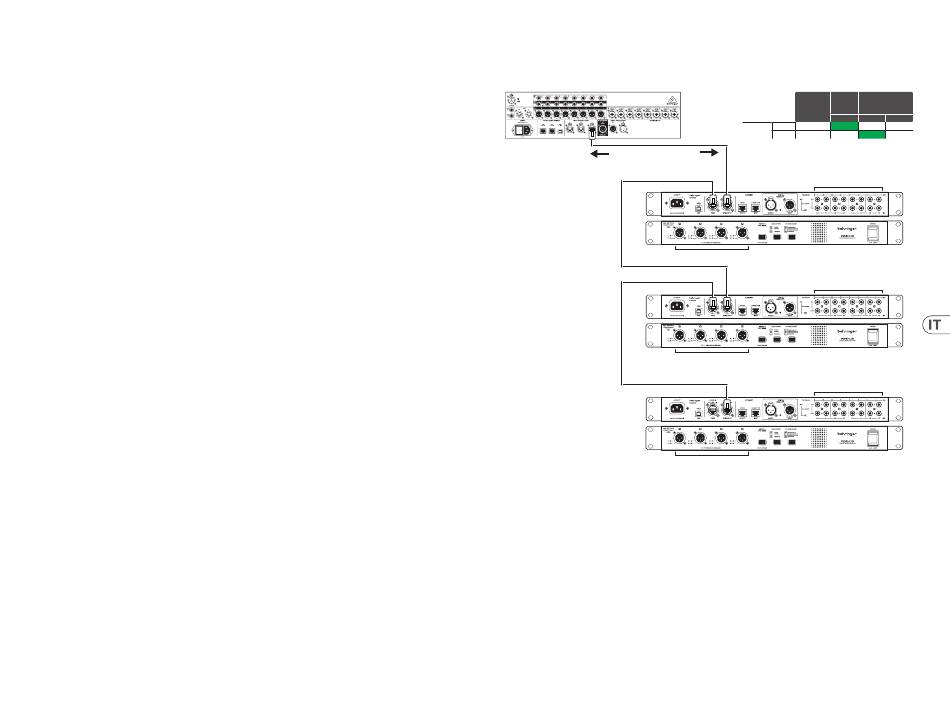

Figura 3: Tre P24HUB collegati in catena tramite AES50
