P24HUB Quick Start Guide
1. Inleiding
Monitoring en communicatie zijn essentieel voor muzikanten om zich comfortabel te voelen tijdens optredens op het podium.
Het nieuwe P24-monitoringsysteem van Behringer is ontworpen om veelvoorkomende problemen voor on-stage artiesten op te lossen,
zoals "Ik heb meer van mezelf nodig" of "de zang is te luid", door hen directe en eenvoudig te bedienen controle te geven over hun eigen
monitoringmixen. Het maakt ook Talkback-communicatie mogelijk tussen muzikanten op het podium en technici.
Elke P24HUB kan worden aangesloten op maximaal acht P24-units, waardoor acht individuele stereomixen worden gemaakt van
maximaal 12 stereokanalen of 24 monokanalen elk. De P24HUB routeert de talkback-signalen tussen de console en alle P24-units. Het
levert analoge uitgangen voor de stereomixen die door elke P24 worden bestuurd en die vervolgens kunnen worden aangesloten op
draadloze IEM-systemen. De P24HUB levert ook stroom aan elke P24 via StageConnect, waardoor het aantal kabels op het podium tot een
minimum wordt beperkt.
Meerdere P24HUBS kunnen worden doorverbonden met behulp van AES50, waardoor onafhankelijke monitoringmixen worden geleverd
die worden bestuurd door de acht P24's die op elke hub zijn aangesloten.
2. Voor- en achterpaneel

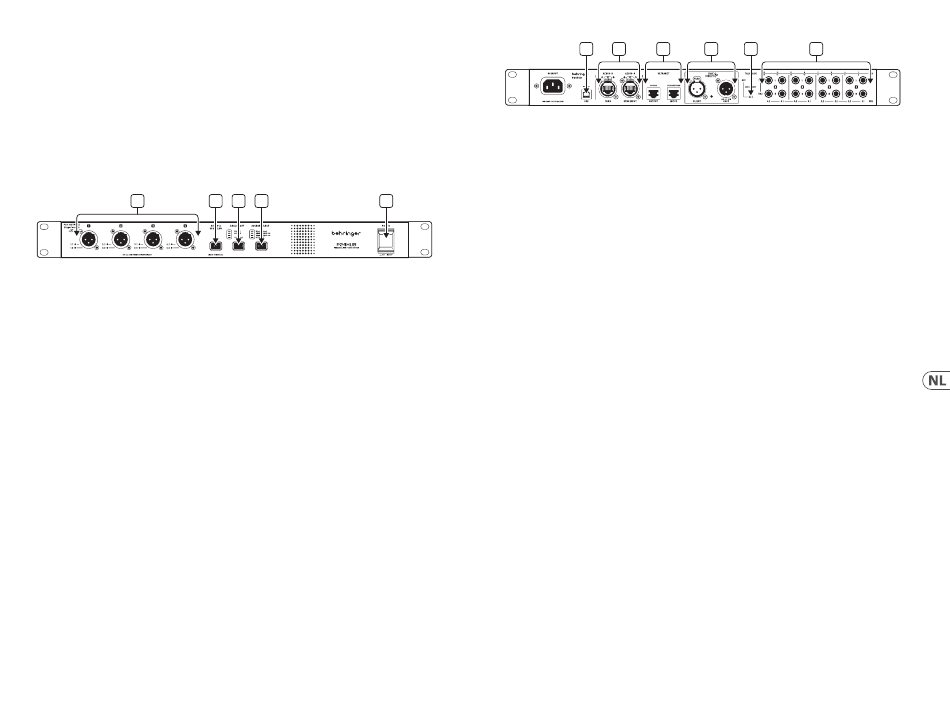

1
2
1.
Vier StageConnect (SC) poorten maken het mogelijk om tot acht P24-units op de hub aan te sluiten. Twee P24-units zijn in
serie geschakeld op elke poort van de hub. De LED's naast elke connector tonen de status van de P24-units: groen voor correct
aangesloten, geel voor een verbinding met fouten en rood voor niet aangesloten.
De P24-units zijn gelabeld met twee cijfers gescheiden door een punt. Het eerste cijfer komt overeen met het StageConnect-
poortnummer op de hub en het tweede cijfer komt overeen met de positie van de P24 in de daisy-chain die op elke poort is
aangesloten. Bijvoorbeeld, LED 1.2 toont de status van de tweede P24 die in serie is geschakeld met de eerste StageConnect-poort.
LED 4.1 toont de status van de eerste P24 die in serie is geschakeld met de vierde StageConnect-poort.
2.
Wanneer THRU is ingeschakeld, worden alle 48 AES50 B upstream-kanalen via de AES50 A upstream verzonden, waarbij de
lokale 16 kanalen worden overschreven die afkomstig zijn van maximaal acht P24-apparaten die zijn aangesloten op de voorste
StageConnect-poorten.
Houd de THRU-knop ingedrukt om de apparaten die op de StageConnect-poorten zijn aangesloten opnieuw te scannen.
3.
ANALOG OUT bepaalt welke signalen naar de analoge TRS-uitgangen op het achterpaneel worden gestuurd:
• •
P24MIX routeert de stereomix die is geconfigureerd door elke aangesloten P24 naar het bijbehorende TRS-connectorpaar.
Deze 16 TRS-uitgangen (8 stereomixen) zijn meestal aangesloten op draadloze zenders voor IEM-monitoringsystemen.
• •
SOURCE routeert de eerste 16 kanalen van de digitale invoersignalen die via AES50, StageConnect of ULTRANET in de P24HUB
worden gevoed, naar de 16 TRS-uitgangen.
• •
TALKBACK brandt wanneer de TALKBACK REPLACE OUT (10) schakelaar op het achterpaneel is ingeschakeld. Zie nummer 10
voor details.
4.
De digitale signalen die in de P24HUB worden gevoed, worden bepaald door de SOURCE SELECT-instelling:
• •
StageConnect: invoerkanalen 1-24 aangesloten op de StageConnect CLIENT/Slave-poort worden gerouteerd naar alle P24-
eenheden aangesloten op het voorpaneel. Invoerkanalen 25 en 26 worden gebruikt voor terugkoppeling.
• •
AES50 A CH 25-48: invoerkanalen 25-48 aangesloten op de AES50 A-poort worden gerouteerd naar alle P24-eenheden
aangesloten op het voorpaneel. Invoerkanalen 23 en 24 worden gebruikt voor terugkoppeling.
• •
AES50 A CH 33-48: invoerkanalen 33-48 aangesloten op de AES50 A-poort worden gerouteerd naar alle P24-eenheden
aangesloten op het voorpaneel. Invoerkanalen 23 en 24 worden gebruikt voor terugkoppeling.
5.
De POWER-schakelaar zet de eenheid aan en uit.
3
4
5
6
7
8
6.
De USB type-B connector wordt gebruikt voor firmware-updates met de SimplyPUT-software, beschikbaar voor Windows, MacOS
en Linux op behringer.com.
7.
Twee AES50-poorten (gelabeld als SYNC INPUT en THRU) zijn de eerste van drie bronopties om uit te kiezen. Groene LED's geven
aan dat de aangesloten apparaten correct zijn gesynchroniseerd. Als de aangesloten apparaten niet gesynchroniseerd zijn,
lichten rode LED's op.
8.
Twee ULTRANET-poorten (INPUT en OUTPUT) zijn de tweede bronoptie en stellen de P24HUB in staat om te worden geïntegreerd in
het Behringer P16 persoonlijke monitorsysteem.
9.
Twee StageConnect-poorten (CLIENT/Slave en HOST/Master) zijn de derde mogelijke bron. Een groene LED licht op wanneer het
aangesloten apparaat correct is gesynchroniseerd.
10. De P24HUB somt inkomende terugkoppelingssignalen van aangesloten apparaten op, op twee terugkoppelingsbussen. Deze bussen
worden naar specifieke StageConnect- en AES50-uitgangskanalen gestuurd (zie sectie 3 voor details). Wanneer de TALKBACK
REPLACE OUT-schakelaar actief is, worden de terugkoppelingsbussen gerouteerd naar de analoge TRS-uitgangen 15 en 16, waarbij
de signalen die normaal naar deze poorten worden gerouteerd (zoals bepaald in de ANALOG OUT-sectie) worden vervangen.
11. 16 kanalen van de geselecteerde digitale bron (StageConnect, AES50 of ULTRANET) of 8 stereomixen van de aangesloten P24-
eenheden gebalanceerde TRS-connectoren kunnen worden gerouteerd naar de gebalanceerde TRS-uitgangen. Als de TALKBACK
REPLACE OUT-schakelaar is ingeschakeld, worden kanalen 15 en 16 van de geselecteerde digitale bron of de stereomix afkomstig
van de tweede P24 op SC-poort 4 (LED 4.2) overschreven.
3. Voorbeeldinstellingen
De P24HUB is ontworpen om meerdere kanalen van een console te ontvangen en deze te distribueren naar maximaal 8 P24's, zodat
de muzikanten hun eigen monitor mix kunnen regelen. De verbinding tussen de console en de P24HUB kan worden gemaakt via
de volgende:
• •
StageConnect (24 kanalen)
• •
AES50 (24 of 16 kanaalmodus)
• •
ULTRANET (16 kanaal)
Er kunnen ook meerdere hubs in serie worden geschakeld om het aantal onafhankelijke monitor mixen te verhogen.
3.1 P24HUB Wijzigingen Invoerkanaalnamen doorgegeven aan
P24 persoonlijke mixers
Kanaalnaamgegevens worden ontvangen door de P24HUB via AES50 A of StageConnect CLIENT/Slave-poorten. Deze
kanaalnaamgegevens worden vervolgens verzonden via de 4 voorste StageConnect-poorten; waardoor de individuele P24 persoonlijke
mixers de kanaalgegevens kunnen weergeven en de 12 kanalen respectievelijk kunnen configureren als mono, stereo of dual mono.
Raadpleeg de P24 Snelstartgids voor gedetailleerde instructies.
