P24HUB Quick Start Guide
3.4 AES50 (16 kanałów)
Alternatywna konfiguracja z AES50 zapewnia 16 kanałów zamiast 24. Okablowanie między hubem a urządzeniami P24 jest takie samo jak
pokazano na rysunku 2.
W tej konfiguracji 16 kanałów wysyłanych z konsoli jest przesyłanych do ULTRANET OUTPUT. Talkback nie jest przesyłany, ponieważ
wszystkie 16 kanałów ULTRANET jest używane.
Każdy P24 przypisuje pierwsze 8 kanałów wysyłanych z konsoli (kanały downstream AES50 A 33-40) do pierwszych 8 suwaków. Kanały
downstream AES50 A 41-48 są przypisywane jako grupy stereo na każdym P24 na suwakach 9 do 12.
3.5 ULTRANET (16 kanałów)
16 kanałów można również wysłać do P24HUB za pośrednictwem ULTRANET z konsoli lub innych urządzeń systemu monitoringu
osobistego Behringer P16 (P16-I i P16-D). Okablowanie między hubem a urządzeniami P24 jest takie samo, jak pokazano na
poprzednich rysunkach.
Talkback nie jest odbierany od urządzeń podłączonych za pośrednictwem ULTRANET i jest tylko wysyłany do nich, gdy źródłem P24HUB
jest StageConnect lub AES50 w konfiguracji 24-kanałowej.
3.6 AES50 Daisy chain
Wiele P24HUBS może być połączonych ze sobą za pomocą AES50, aby zapewnić niezależne miksowanie monitoringu przez 8 P24
podłączonych do każdego huba. Port AES50 B jest podłączony do portu AES50 A następnego huba. Zauważ, że połączenia między każdym
hubem a jego odpowiednimi P24 zostały uproszczone na rysunku 3, ponieważ są takie same jak na rysunku 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

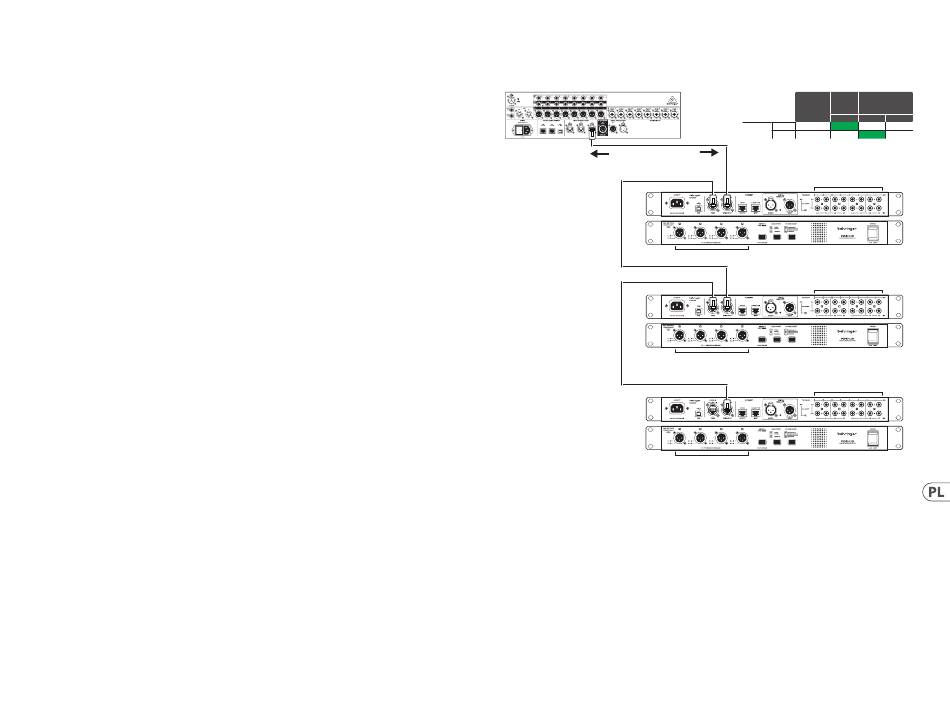

Rysunek 3: Trzy P24HUBS połączone w łańcuch za pomocą AES50
P24HUB Quick Start Guide
FROM:
ANALOG
P24 Personal
OUT
Mixers
SELECT
1-16 25 - 40
Analog TRS 1-16 P24MIX
Outputs
1-16 SOURCE
AES50 A
Analog TRS outputs
(to IEM transmitters)
P24HUB #1
Analog outputs
(to IEM transmitters)
P24HUB #2
Analog outputs
(to IEM transmitters)
P24HUB #3
99
FROM:
Console AES50 A
41 - 48
