P24HUB Quick Start Guide
3.2 StageConnect (24 kanalen)

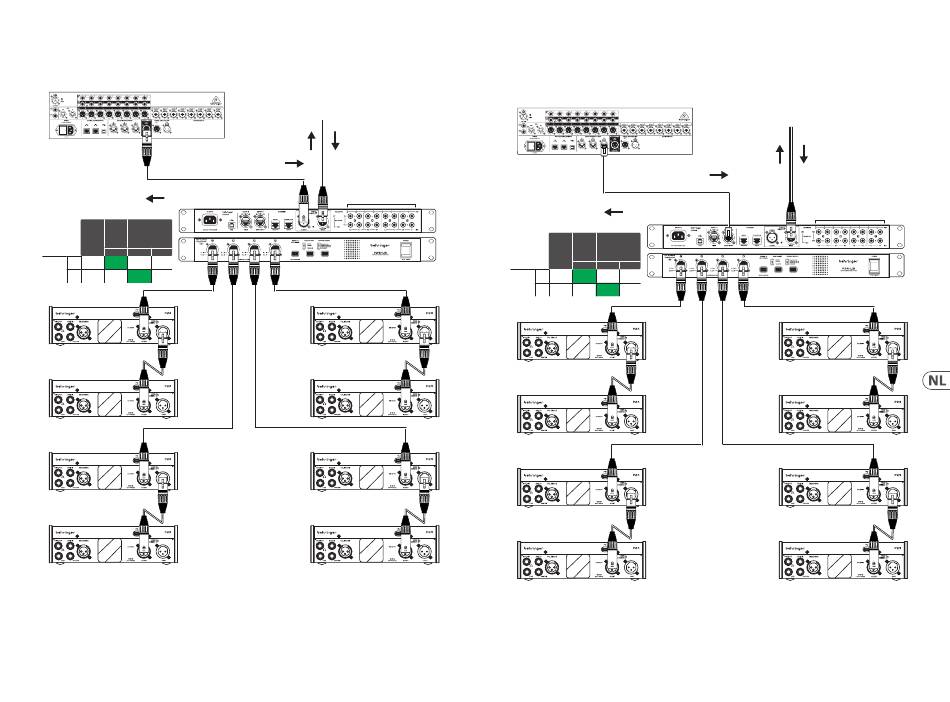

In het volgende diagram worden 24 kanalen van de console naar de P24HUB gestuurd via StageConnect (SC). De 24 kanalen en 2
terugkoppelingskanalen afkomstig van de console (SC CLIENT/Slave downstream) worden naar de acht P24's gestuurd. Elke P24 stuurt
een stereomix en terugkoppeling terug naar de hub.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16 1-16 17-24
Analog 1-16 P24MIX
TRS
Outputs 1-16 SOURCE
P24 (1.1)
Fig. 1: StageConnect (24 kanalen) als bron
De ANALOG OUT-knop selecteert welke signalen via de 16 TRS-uitgangen worden gestuurd: ofwel de 16 kanalen ontvangen van de
console (knop ingesteld op SOURCE), ofwel de 8 stereomixen ontvangen van elke P24 (knop ingesteld op P24 MIX). Wanneer ingesteld op
P24 MIX, worden de TRS-uitgangen meestal aangesloten op IEM-zenders.
Elk opeenvolgend paar van de 24 mono-ingangskanalen ontvangen van de console (SC CLIENT/Slave downstream) wordt samengevoegd
tot mono op ULTRANET OUT-kanalen 1 tot 12.
De 24 kanalen die via StageConnect van de console naar de P24HUB worden gestuurd, worden ook gestuurd naar de StageConnect-
frontpoorten 1-4 en de achterste StageConnect MASTER/Host downstream.
SC-enabled
device
SC HOST/Master SC HOST/Master
downstream upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 kanalen)
De verbinding tussen de console en de P24HUB kan ook worden gemaakt via AES50. De console is aangesloten op de AES50 A-poort van de
hub. Alle routering blijft hetzelfde als in de vorige configuratie, inclusief de ULTRANET OUT. Evenzo kunnen de 16 TRS-uitgangen worden
gebruikt voor de P24-mixen of de AES50 A-downstream.
Let op dat 16 kanalen die tot 8 stereomixen van de P24's dragen, upstream terug naar de console worden gestuurd via de AES50 A-poort.
AES50 A downstream
AES50 A upstream
FROM: FROM:
P24 P24 FROM: FROM:
ANALOG ANALOG
OUT OUT Personal personal console AES50 A Console AES50 A
mixers Mixers
SELECT SELECT
1-16 1-16 25-40 25-40 41-48 41-48
Analog Analog 1-16 1-16 P24MIX P24MIX
TRS TRS
Outputs 1-16 1-16 SOURCE SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Figuur 2: AES50 (24 kanalen) als bron
P24HUB Quick Start Guide
SC-enabled
device
SC HOST/Master SC HOST/Master
downstream upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
