3.2 StageConnect (24 kanaler)

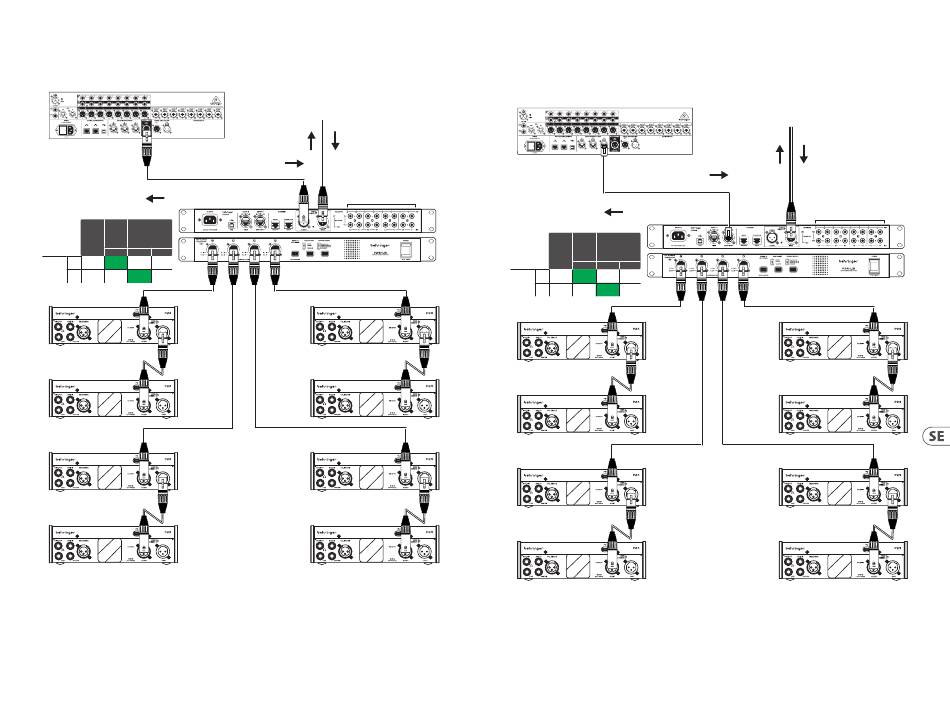

I följande diagram skickas 24 kanaler från konsolen, till P24HUB via StageConnect (SC). De 24 kanalerna och 2 talkback-kanalerna som
kommer från konsolen (SC CLIENT/Slave downstream) skickas till de åtta P24. Varje P24 skickar en stereomix och talkback tillbaka till
hubben.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16 1-16 17-24
Analog 1-16 P24MIX
TRS
Outputs 1-16 SOURCE
P24 (1.1)
Fig. 1: StageConnect (24 kanaler) som källa
ANALOG OUT-knappen väljer vilka signaler som skickas via de 16 TRS-utgångarna: antingen de 16 kanalerna som tas emot från konsolen
(knappen inställd på KÄLLA), eller de 8 stereomixarna som tas emot från varje P24 (knappen inställd på P24 MIX). När den är inställd på
P24 MIX brukar TRS-utgångarna anslutas till IEM-sändare.
Varje efterföljande par av de 24 monoingångskanaler som tas emot från konsolen (SC CLIENT/Slave downstream) summeras till mono på
ULTRANET OUT-kanalerna 1 till 12.
De 24 kanaler som skickas från konsolen till P24HUB via StageConnect skickas också till de främre portarna StageConnect 1–4 och till den
bakre StageConnect MASTER/Host downstream.
SC-enabled
device
SC HOST/Master SC HOST/Master
downstream upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
