P24HUB Quick Start Guide
3.4 AES50 (16 kanalen)
Een alternatieve opstelling met AES50 biedt 16 kanalen in plaats van 24. De bekabeling tussen de hub en de P24-apparaten is hetzelfde
als getoond in figuur 2.
In deze configuratie worden de 16 kanalen die van de console worden verzonden, gestuurd naar de ULTRANET OUTPUT. Er wordt geen
talkback verzonden, omdat alle 16 ULTRANET-kanalen worden gebruikt.
Elke P24 wijst de eerste 8 kanalen die van de console worden gestuurd (AES50 A-downstreamkanalen 33-40) toe aan de eerste 8 faders.
AES50 A-downstreamkanalen 41-48 worden toegewezen als stereogroepen op elke P24 op faders 9 tot 12.
3.5 ULTRANET (16 kanalen)
16 kanalen kunnen ook naar de P24HUB worden gestuurd via ULTRANET vanaf een console of andere Behringer P16 monitoring systeem
apparaten (P16-I en P16-D). De bekabeling tussen de hub en de P24-apparaten is hetzelfde als in de voorgaande figuren wordt getoond.
Terugkoppeling wordt niet ontvangen van apparaten aangesloten via ULTRANET en wordt alleen naar hen gestuurd wanneer de P24HUB
SOURCE StageConnect of AES50 is in een 24-kanaalsconfiguratie.
3.6 AES50 Daisy chain
Er kunnen meerdere P24HUBS aan elkaar worden gekoppeld via AES50 om onafhankelijke monitor mixen te bieden via 8 P24's
aangesloten op elke hub. De AES50 B-poort is aangesloten op de AES50 A-poort van de volgende hub. Let op dat de verbindingen tussen
elke hub en de respectievelijke P24's zijn vereenvoudigd in figuur 3 omdat ze hetzelfde zijn als in figuur 2.
AES50 A
upstream downstream
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)
8x P24 (1.1 - 4.2)

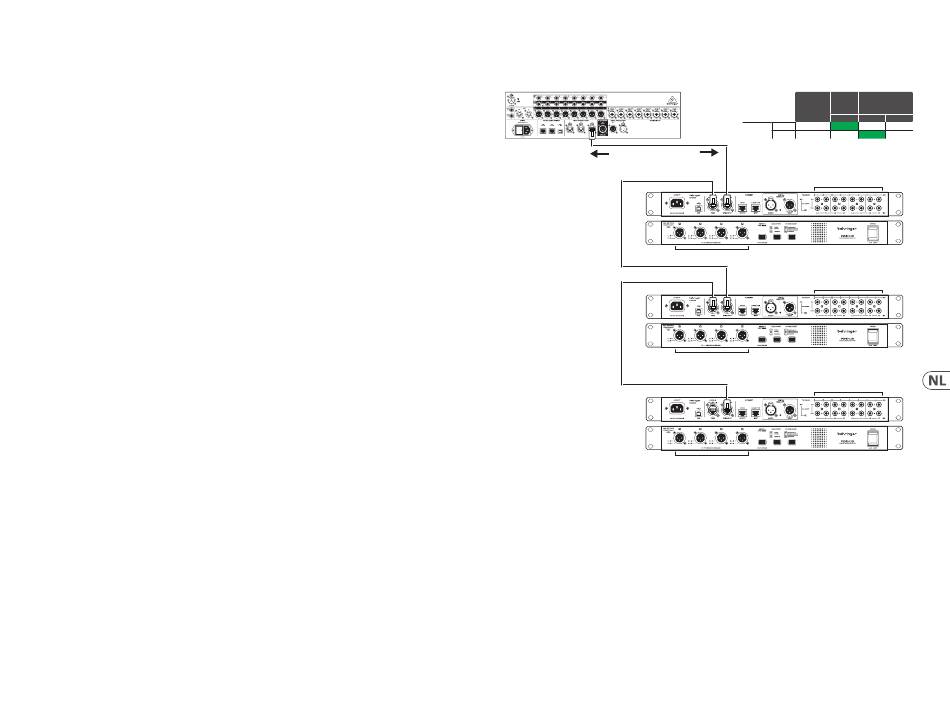

Figuur 3: Drie P24HUBs in serie geschakeld via AES50
P24HUB Quick Start Guide
FROM:
ANALOG
P24 Personal
OUT
Mixers
SELECT
1-16 25 - 40
Analog TRS 1-16 P24MIX
Outputs
1-16 SOURCE
AES50 A
Analog TRS outputs
(to IEM transmitters)
P24HUB #1
Analog outputs
(to IEM transmitters)
P24HUB #2
Analog outputs
(to IEM transmitters)
P24HUB #3
