P24HUB Quick Start Guide
3.2 StageConnect (24 canali)

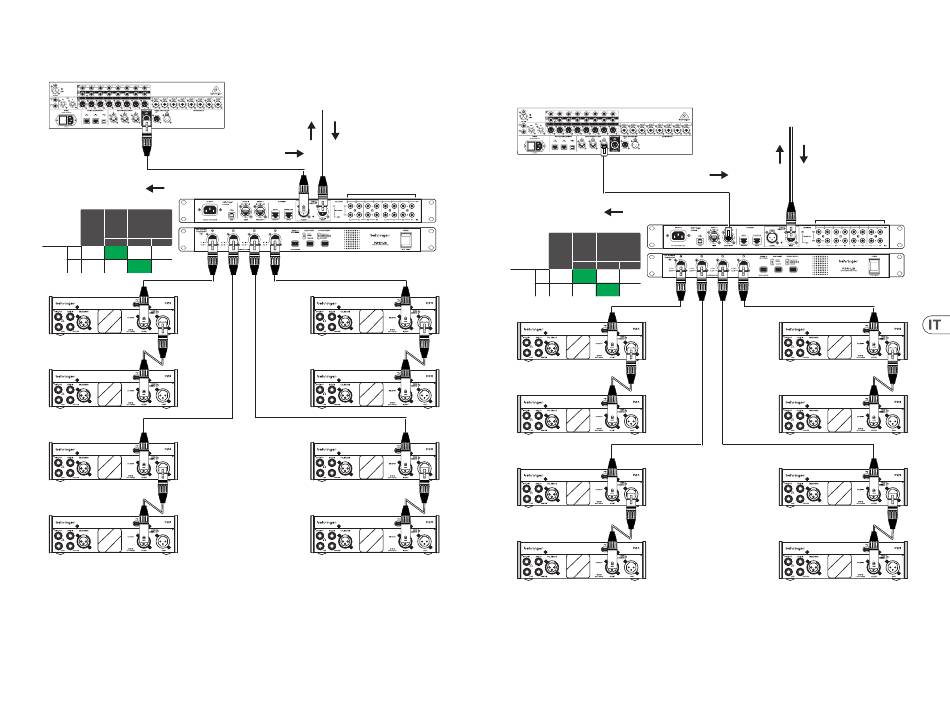

Nel diagramma seguente, 24 canali vengono inviati dalla console al P24HUB tramite StageConnect (SC). I 24 canali e 2 canali di talkback
provenienti dalla console (SC CLIENT/Slave downstream) vengono inviati agli otto P24. Ogni P24 invia un mix stereo e il talkback al hub.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16 1-16 17-24
Analog 1-16 P24MIX
TRS
Outputs 1-16 SOURCE
P24 (1.1)
Figura 1: StageConnect (24 canali) come sorgente
Il pulsante ANALOG OUT seleziona quali segnali vengono inviati tramite le 16 uscite TRS: o i 16 canali ricevuti dalla console (pulsante
impostato su SOURCE), o i 8 mix stereo ricevuti da ciascun P24 (pulsante impostato su P24 MIX). Quando impostato su P24 MIX, le uscite
TRS sono di solito collegate ai trasmettitori IEM.
Ogni coppia consecutiva dei 24 canali di ingresso mono ricevuti dalla console (SC CLIENT/Slave downstream) viene sommata in mono sui
canali da 1 a 12 di ULTRANET OUT.
I 24 canali inviati dalla console al P24HUB tramite StageConnect vengono anche inviati alle porte frontali di StageConnect 1-4 e al retro
del StageConnect MASTER/Host downstream.
SC-enabled
device
SC HOST/Master SC HOST/Master
downstream upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 canali)
La connessione tra la console e il P24HUB può anche essere stabilita tramite AES50. La console è collegata alla porta AES50 A dell'hub.
Tutti i routing rimangono invariati rispetto alla configurazione precedente, compreso il ULTRANET OUT. Allo stesso modo, le 16 uscite TRS
possono essere utilizzate per i mix P24 o l'AES50 A downstream.
Nota che i 16 canali che trasportano fino a 8 mix stereo dai P24 vengono inviati in upstream alla console tramite la porta AES50 A.
AES50 A downstream
AES50 A upstream
FROM: FROM:
P24 P24 FROM: FROM:
ANALOG ANALOG
OUT OUT Personal personal console AES50 A Console AES50 A
mixers Mixers
SELECT SELECT
1-16 1-16 25-40 25-40 41-48 41-48
Analog Analog 1-16 1-16 P24MIX P24MIX
TRS TRS
Outputs 1-16 1-16 SOURCE SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Figura 2: AES50 (24 canali) come sorgente
