96
P24HUB Quick Start Guide
3.2 StageConnect (24 kanały)

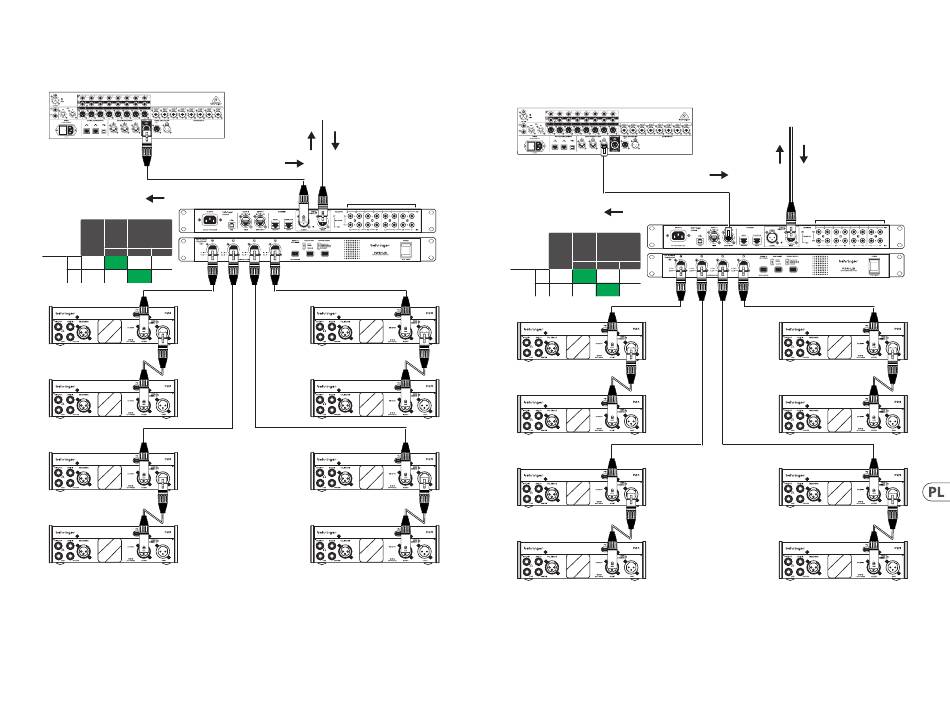

Na poniższym diagramie, 24 kanały są wysyłane z konsoli do P24HUB za pośrednictwem StageConnect (SC). 24 kanały i 2 kanały talkback
pochodzące z konsoli (SC CLIENT/Slave downstream) są wysyłane do ośmiu P24. Każdy P24 wysyła miks stereo i talkback z powrotem do
huba.
SC CLIENT/Slavedownstream
SC CLIENT/Slave upstream
FROM:
FROM:
ANALOG
P24
Console StageConnect
Personal
OUT
SLAVE
Mixers
SELECT
1-16
1-16
17-24
Analog
1-16
P24MIX
TRS
Outputs
1-16
SOURCE
P24 (1.1)
Rysunek. 1: StageConnect (24 kanały) jako źródło
Przycisk ANALOG OUT wybiera, które sygnały są wysyłane za pośrednictwem 16 wyjść TRS: albo 16 kanałów odbieranych z konsoli
(przycisk ustawiony na SOURCE), albo 8 miksów stereo odbieranych z każdego P24 (przycisk ustawiony na P24 MIX). Gdy jest ustawiony na
P24 MIX, wyjścia TRS są zwykle podłączone do nadajników IEM.
Każda kolejna para z 24 jednokanałowych wejść mono odbieranych z konsoli (SC CLIENT/Slave downstream) jest sumowana do mono na
kanałach od 1 do 12 w ULTRANET OUT.
24 kanały wysyłane z konsoli do P24HUB przez StageConnect są również wysyłane do przednich portów StageConnect 1-4 oraz do
tylnego StageConnect MASTER/Host downstream.
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
3.3 AES50 (24 kanały)
Połączenie między konsolą a P24HUB można również nawiązać za pomocą AES50. Konsola jest podłączona do portu AES50 A huba.
Wszystkie ustawienia routingu pozostają takie same jak w poprzedniej konfiguracji, w tym ULTRANET OUT. Podobnie, 16 wyjść TRS może
być używane dla miksów P24 lub AES50 A downstream.
Zauważ, że 16 kanałów przenoszących do 8 miksów stereo z P24 jest wysyłanych z powrotem do konsoli przez port AES50 A.
AES50 A downstream
AES50 A upstream
FROM:
FROM:
P24
P24
FROM:
FROM:
ANALOG
ANALOG
OUT
OUT
Personal
personal
console AES50 A
Console AES50 A
mixers
Mixers
SELECT
SELECT
1-16
1-16
25-40
25-40
41-48
41-48
Analog
Analog
1-16
1-16
P24MIX
P24MIX
TRS
TRS
Outputs
1-16
1-16
SOURCE
SOURCE
P24 (1.1)
P24 (1.2)
P24 (2.1)
P24 (2.2)
Rysunek 2: AES50 (24 kanały) jako źródło
P24HUB Quick Start Guide
SC-enabled
device
SC HOST/Master
SC HOST/Master
downstream
upstream
Analog TRS outputs
(to IEM transmitters)
P24 (4.1)
P24 (4.2)
P24 (3.1)
P24 (3.2)
97
