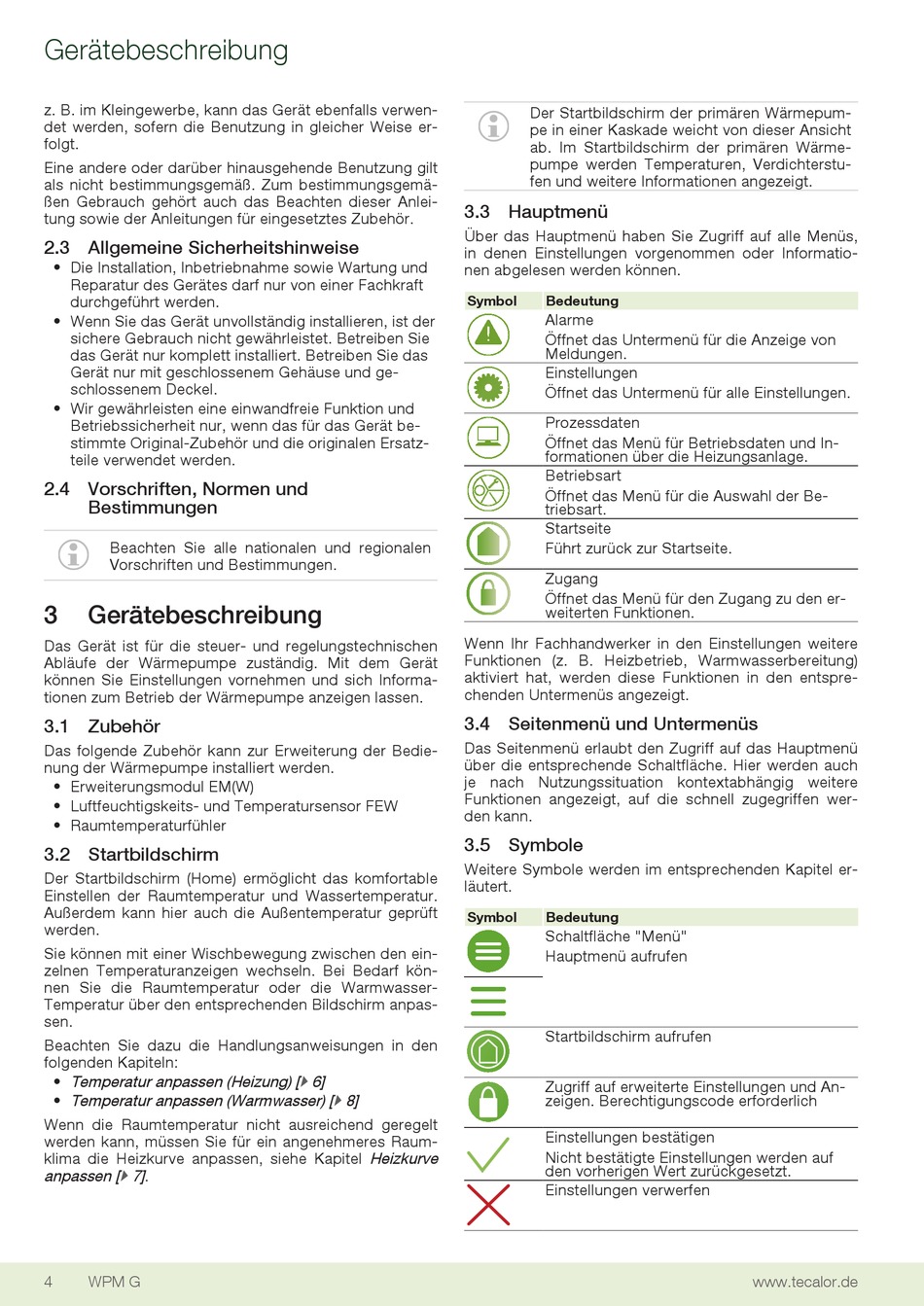

Gerätebeschreibung
z. B. im Kleingewerbe, kann das Gerät ebenfalls verwen-
det werden, sofern die Benutzung in gleicher Weise er-
folgt.
Eine andere oder darüber hinausgehende Benutzung gilt
als nicht bestimmungsgemäß. Zum bestimmungsgemä-
ßen Gebrauch gehört auch das Beachten dieser Anlei-
tung sowie der Anleitungen für eingesetztes Zubehör.
2.3 Allgemeine Sicherheitshinweise
• Die Installation, Inbetriebnahme sowie Wartung und
Reparatur des Gerätes darf nur von einer Fachkraft
durchgeführt werden.
• Wenn Sie das Gerät unvollständig installieren, ist der
sichere Gebrauch nicht gewährleistet. Betreiben Sie
das Gerät nur komplett installiert. Betreiben Sie das
Gerät nur mit geschlossenem Gehäuse und ge-
schlossenem Deckel.
• Wir gewährleisten eine einwandfreie Funktion und
Betriebssicherheit nur, wenn das für das Gerät be-
stimmte Original-Zubehör und die originalen Ersatz-
teile verwendet werden.
2.4 Vorschriften, Normen und
Bestimmungen
Beachten Sie alle nationalen und regionalen
Vorschriften und Bestimmungen.
3 Gerätebeschreibung
Das Gerät ist für die steuer- und regelungstechnischen
Abläufe der Wärmepumpe zuständig. Mit dem Gerät
können Sie Einstellungen vornehmen und sich Informa-
tionen zum Betrieb der Wärmepumpe anzeigen lassen.
3.1 Zubehör
Das folgende Zubehör kann zur Erweiterung der Bedie-
nung der Wärmepumpe installiert werden.
• Erweiterungsmodul EM(W)
• Luftfeuchtigskeits- und Temperatursensor FEW
• Raumtemperaturfühler
3.2 Startbildschirm
Der Startbildschirm (Home) ermöglicht das komfortable
Einstellen der Raumtemperatur und Wassertemperatur.
Außerdem kann hier auch die Außentemperatur geprüft
werden.
Sie können mit einer Wischbewegung zwischen den ein-
zelnen Temperaturanzeigen wechseln. Bei Bedarf kön-
nen Sie die Raumtemperatur oder die Warmwasser-
Temperatur über den entsprechenden Bildschirm anpas-
sen.
Beachten Sie dazu die Handlungsanweisungen in den
folgenden Kapiteln:
• Temperatur anpassen (Heizung) [} 6]
• Temperatur anpassen (Warmwasser) [} 8]
Wenn die Raumtemperatur nicht ausreichend geregelt
werden kann, müssen Sie für ein angenehmeres Raum-
klima die Heizkurve anpassen, siehe Kapitel Heizkurve
anpassen [} 7] .
4 WPM G
Der Startbildschirm der primären Wärmepum-
pe in einer Kaskade weicht von dieser Ansicht
ab. Im Startbildschirm der primären Wärme-
pumpe werden Temperaturen, Verdichterstu-
fen und weitere Informationen angezeigt.
3.3 Hauptmenü
Über das Hauptmenü haben Sie Zugriff auf alle Menüs,
in denen Einstellungen vorgenommen oder Informatio-
nen abgelesen werden können.
Symbol Bedeutung
Alarme
Öffnet das Untermenü für die Anzeige von
Meldungen.
Einstellungen
Öffnet das Untermenü für alle Einstellungen.
Prozessdaten
Öffnet das Menü für Betriebsdaten und In-
formationen über die Heizungsanlage.
Betriebsart
Öffnet das Menü für die Auswahl der Be-
triebsart.
Startseite
Führt zurück zur Startseite.
Zugang
Öffnet das Menü für den Zugang zu den er-
weiterten Funktionen.
Wenn Ihr Fachhandwerker in den Einstellungen weitere
Funktionen (z. B. Heizbetrieb, Warmwasserbereitung)
aktiviert hat, werden diese Funktionen in den entspre-
chenden Untermenüs angezeigt.
3.4 Seitenmenü und Untermenüs
Das Seitenmenü erlaubt den Zugriff auf das Hauptmenü
über die entsprechende Schaltfläche. Hier werden auch
je nach Nutzungssituation kontextabhängig weitere
Funktionen angezeigt, auf die schnell zugegriffen wer-
den kann.
3.5 Symbole
Weitere Symbole werden im entsprechenden Kapitel er-
läutert.
Symbol Bedeutung
Schaltfläche "Menü"
Hauptmenü aufrufen
Startbildschirm aufrufen
Zugriff auf erweiterte Einstellungen und An-
zeigen. Berechtigungscode erforderlich
Einstellungen bestätigen
Nicht bestätigte Einstellungen werden auf
den vorherigen Wert zurückgesetzt.
Einstellungen verwerfen
