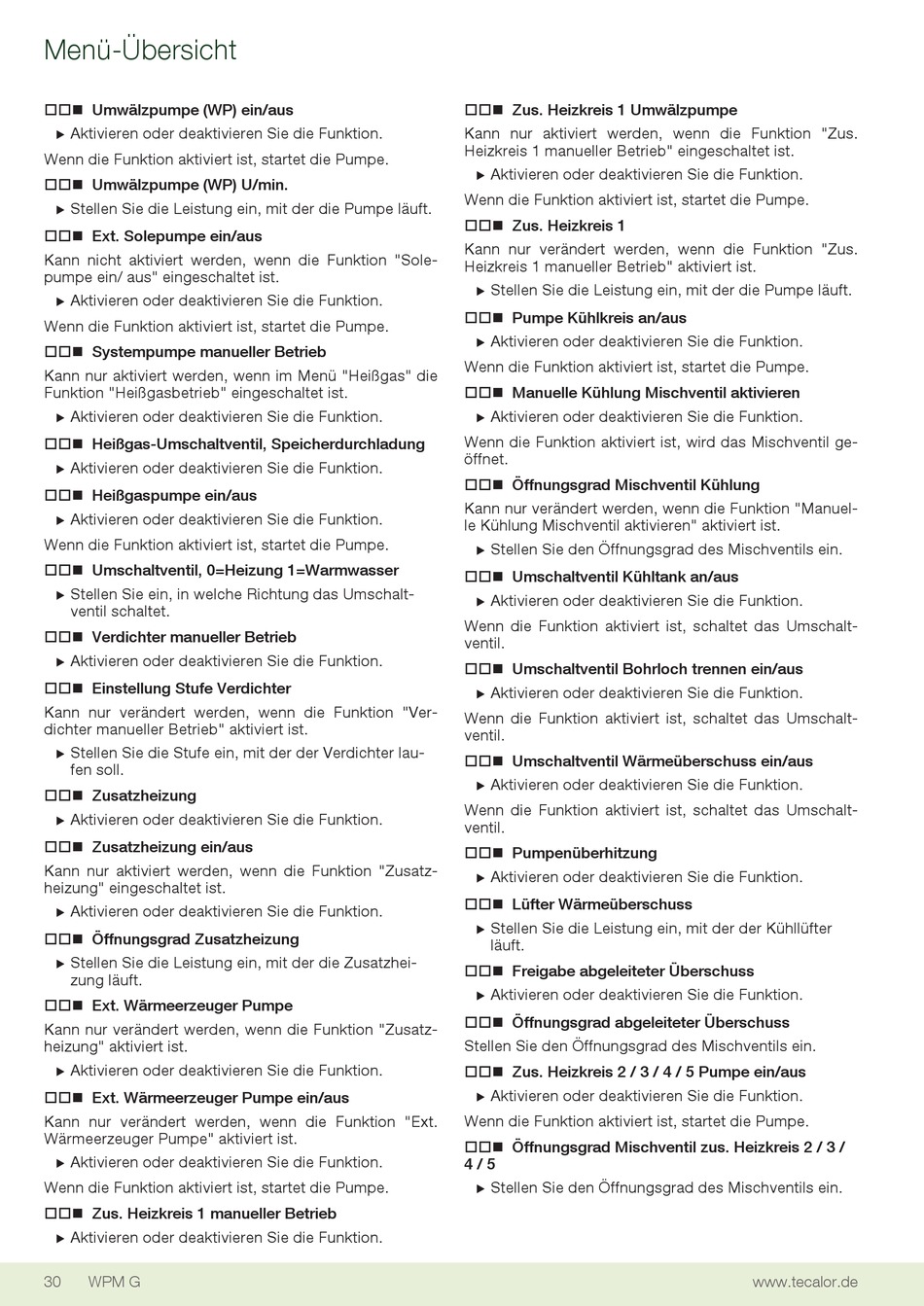

Menü-Übersicht
¨¨n Umwälzpumpe (WP) ein/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Umwälzpumpe (WP) U/min.
Stellen Sie die Leistung ein, mit der die Pumpe läuft.
u
¨¨n Ext. Solepumpe ein/aus
Kann nicht aktiviert werden, wenn die Funktion "Sole-
pumpe ein/ aus" eingeschaltet ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Systempumpe manueller Betrieb
Kann nur aktiviert werden, wenn im Menü "Heißgas" die
Funktion "Heißgasbetrieb" eingeschaltet ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Heißgas-Umschaltventil, Speicherdurchladung
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Heißgaspumpe ein/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Umschaltventil, 0=Heizung 1=Warmwasser
Stellen Sie ein, in welche Richtung das Umschalt-
u
ventil schaltet.
¨¨n Verdichter manueller Betrieb
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Einstellung Stufe Verdichter
Kann nur verändert werden, wenn die Funktion "Ver-
dichter manueller Betrieb" aktiviert ist.
Stellen Sie die Stufe ein, mit der der Verdichter lau-
u
fen soll.
¨¨n Zusatzheizung
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Zusatzheizung ein/aus
Kann nur aktiviert werden, wenn die Funktion "Zusatz-
heizung" eingeschaltet ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Öffnungsgrad Zusatzheizung
Stellen Sie die Leistung ein, mit der die Zusatzhei-
u
zung läuft.
¨¨n Ext. Wärmeerzeuger Pumpe
Kann nur verändert werden, wenn die Funktion "Zusatz-
heizung" aktiviert ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Ext. Wärmeerzeuger Pumpe ein/aus
Kann nur verändert werden, wenn die Funktion "Ext.
Wärmeerzeuger Pumpe" aktiviert ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Zus. Heizkreis 1 manueller Betrieb
Aktivieren oder deaktivieren Sie die Funktion.
u
30 WPM G
¨¨n Zus. Heizkreis 1 Umwälzpumpe
Kann nur aktiviert werden, wenn die Funktion "Zus.
Heizkreis 1 manueller Betrieb" eingeschaltet ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Zus. Heizkreis 1
Kann nur verändert werden, wenn die Funktion "Zus.
Heizkreis 1 manueller Betrieb" aktiviert ist.
Stellen Sie die Leistung ein, mit der die Pumpe läuft.
u
¨¨n Pumpe Kühlkreis an/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Manuelle Kühlung Mischventil aktivieren
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, wird das Mischventil ge-
öffnet.
¨¨n Öffnungsgrad Mischventil Kühlung
Kann nur verändert werden, wenn die Funktion "Manuel-
le Kühlung Mischventil aktivieren" aktiviert ist.
Stellen Sie den Öffnungsgrad des Mischventils ein.
u
¨¨n Umschaltventil Kühltank an/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, schaltet das Umschalt-
ventil.
¨¨n Umschaltventil Bohrloch trennen ein/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, schaltet das Umschalt-
ventil.
¨¨n Umschaltventil Wärmeüberschuss ein/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, schaltet das Umschalt-
ventil.
¨¨n Pumpenüberhitzung
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Lüfter Wärmeüberschuss
Stellen Sie die Leistung ein, mit der der Kühllüfter
u
läuft.
¨¨n Freigabe abgeleiteter Überschuss
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Öffnungsgrad abgeleiteter Überschuss
Stellen Sie den Öffnungsgrad des Mischventils ein.
¨¨n Zus. Heizkreis 2 / 3 / 4 / 5 Pumpe ein/aus
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, startet die Pumpe.
¨¨n Öffnungsgrad Mischventil zus. Heizkreis 2 / 3 /
4 / 5
Stellen Sie den Öffnungsgrad des Mischventils ein.
u
