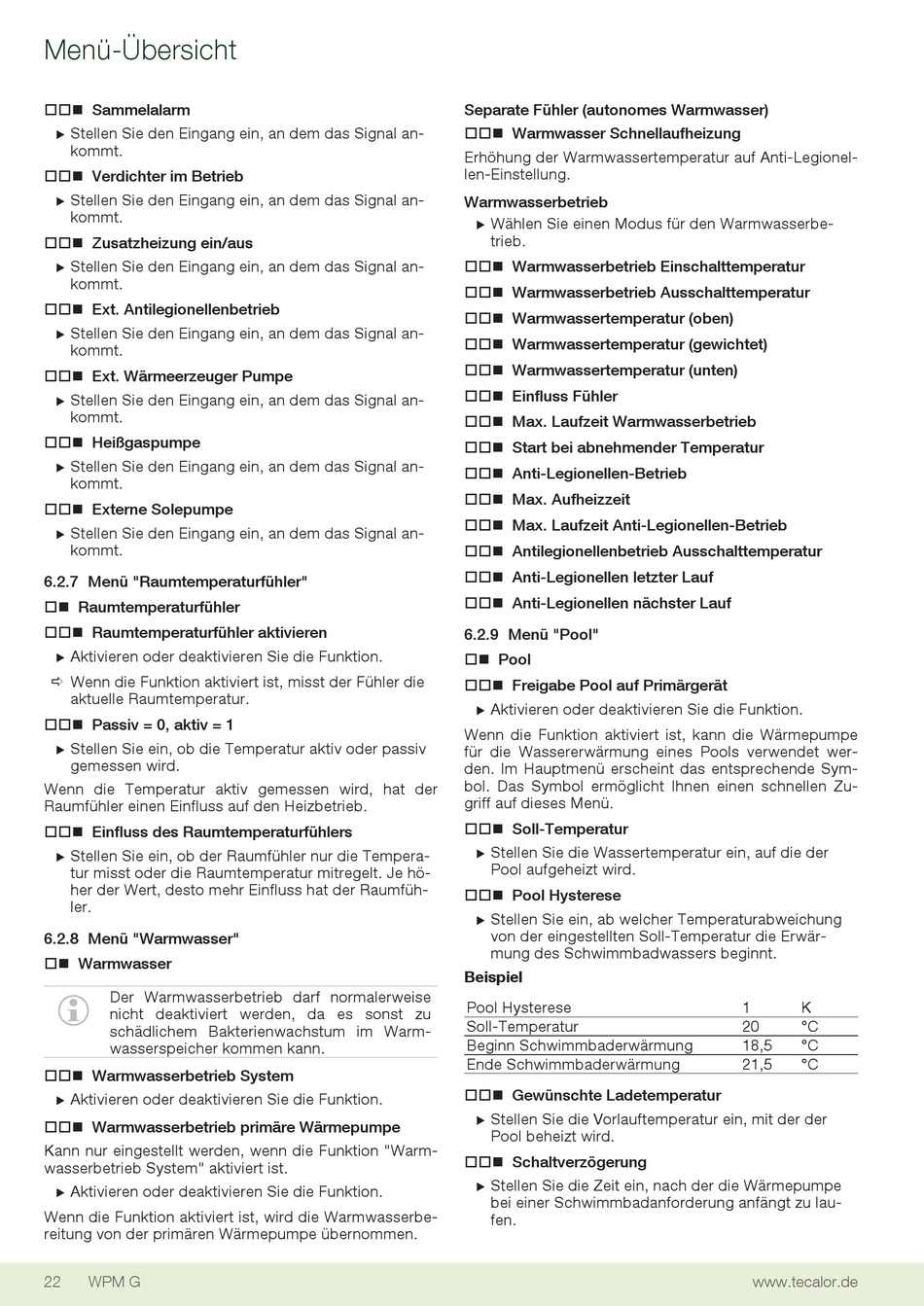

Menü-Übersicht
¨¨n Sammelalarm
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Verdichter im Betrieb
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Zusatzheizung ein/aus
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Ext. Antilegionellenbetrieb
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Ext. Wärmeerzeuger Pumpe
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Heißgaspumpe
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
¨¨n Externe Solepumpe
Stellen Sie den Eingang ein, an dem das Signal an-
u
kommt.
6.2.7 Menü "Raumtemperaturfühler"
¨n Raumtemperaturfühler
¨¨n Raumtemperaturfühler aktivieren
Aktivieren oder deaktivieren Sie die Funktion.
u
ð Wenn die Funktion aktiviert ist, misst der Fühler die
aktuelle Raumtemperatur.
¨¨n Passiv = 0, aktiv = 1
Stellen Sie ein, ob die Temperatur aktiv oder passiv
u
gemessen wird.
Wenn die Temperatur aktiv gemessen wird, hat der
Raumfühler einen Einfluss auf den Heizbetrieb.
¨¨n Einfluss des Raumtemperaturfühlers
Stellen Sie ein, ob der Raumfühler nur die Tempera-
u
tur misst oder die Raumtemperatur mitregelt. Je hö-
her der Wert, desto mehr Einfluss hat der Raumfüh-
ler.
6.2.8 Menü "Warmwasser"
¨n Warmwasser
Der Warmwasserbetrieb darf normalerweise
nicht deaktiviert werden, da es sonst zu
schädlichem Bakterienwachstum im Warm-
wasserspeicher kommen kann.
¨¨n Warmwasserbetrieb System
Aktivieren oder deaktivieren Sie die Funktion.
u
¨¨n Warmwasserbetrieb primäre Wärmepumpe
Kann nur eingestellt werden, wenn die Funktion "Warm-
wasserbetrieb System" aktiviert ist.
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, wird die Warmwasserbe-
reitung von der primären Wärmepumpe übernommen.
22 WPM G
Separate Fühler (autonomes Warmwasser)
¨¨n Warmwasser Schnellaufheizung
Erhöhung der Warmwassertemperatur auf Anti-Legionel-
len-Einstellung.
Warmwasserbetrieb
Wählen Sie einen Modus für den Warmwasserbe-
u
trieb.
¨¨n Warmwasserbetrieb Einschalttemperatur
¨¨n Warmwasserbetrieb Ausschalttemperatur
¨¨n Warmwassertemperatur (oben)
¨¨n Warmwassertemperatur (gewichtet)
¨¨n Warmwassertemperatur (unten)
¨¨n Einfluss Fühler
¨¨n Max. Laufzeit Warmwasserbetrieb
¨¨n Start bei abnehmender Temperatur
¨¨n Anti-Legionellen-Betrieb
¨¨n Max. Aufheizzeit
¨¨n Max. Laufzeit Anti-Legionellen-Betrieb
¨¨n Antilegionellenbetrieb Ausschalttemperatur
¨¨n Anti-Legionellen letzter Lauf
¨¨n Anti-Legionellen nächster Lauf
6.2.9 Menü "Pool"
¨n Pool
¨¨n Freigabe Pool auf Primärgerät
Aktivieren oder deaktivieren Sie die Funktion.
u
Wenn die Funktion aktiviert ist, kann die Wärmepumpe
für die Wassererwärmung eines Pools verwendet wer-
den. Im Hauptmenü erscheint das entsprechende Sym-
bol. Das Symbol ermöglicht Ihnen einen schnellen Zu-
griff auf dieses Menü.
¨¨n Soll-Temperatur
Stellen Sie die Wassertemperatur ein, auf die der
u
Pool aufgeheizt wird.
¨¨n Pool Hysterese
Stellen Sie ein, ab welcher Temperaturabweichung
u
von der eingestellten Soll-Temperatur die Erwär-
mung des Schwimmbadwassers beginnt.
Beispiel
Pool Hysterese
Soll-Temperatur
Beginn Schwimmbaderwärmung
Ende Schwimmbaderwärmung
¨¨n Gewünschte Ladetemperatur
Stellen Sie die Vorlauftemperatur ein, mit der der
u
Pool beheizt wird.
¨¨n Schaltverzögerung
Stellen Sie die Zeit ein, nach der die Wärmepumpe
u
bei einer Schwimmbadanforderung anfängt zu lau-
fen.
1 K
20 °C
18,5 °C
21,5 °C
