SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
93
• MODBUS
Die SCU200-Einheit fungiert anstelle eines typischen Modbus-Servers als Modbus-Router. Das bedeutet,
dass der SCU200 keine statische Registerkarte oder Modbus-ID zugewiesen ist und die Anforderungen
direkt an das an die Steuereinheit angeschlossene Endgerät weitergeleitet werden. Modbus-IDs und
Registeradressen, die dem Endbenutzer zur Verfügung stehen, entsprechen diesen auf Geräten, die mit
der SCU verbunden sind.

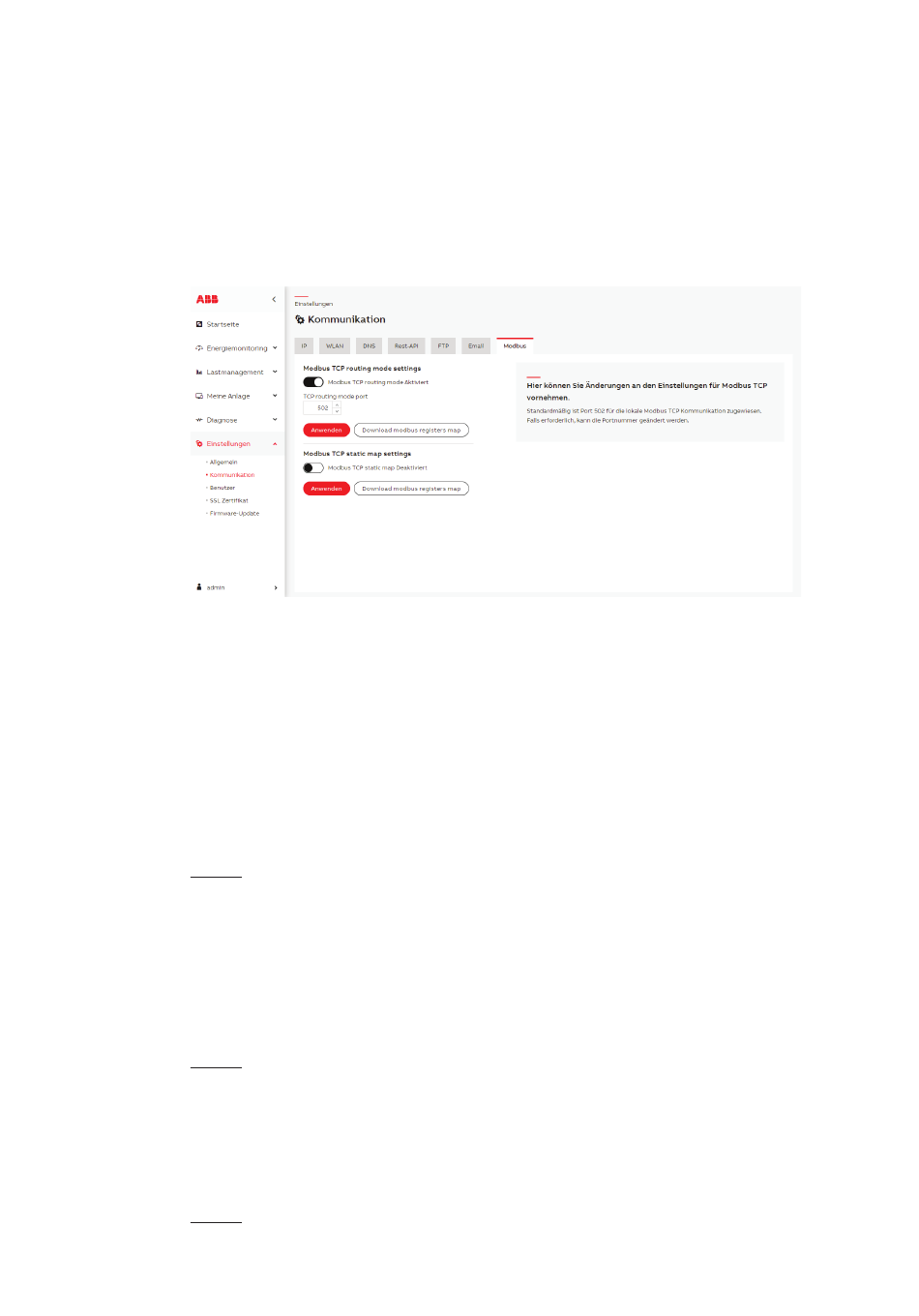

Um eine korrekte Verbindung zum Modbus-Server herzustellen, sollte sie im Webserver in
Systemeinstellungen → Kommunikation → Modbus aktiviert werden, indem der Schalter „Modbus TCP
aktiviert" aktiviert wird. Der Server ist unter der SCU200 IP-Adresse und dem Port verfügbar, wie unter
„TCP-Port" festgelegt.
Die dynamische Registerzuordnung für die aktuelle Konfiguration kann unter Systemeinstellungen →
Kommunikation → Modbus → Modbus TCP-Registerzuordnung heruntergeladen werden. Die Liste ist eine
.xlsx Excel-Datei, die alle unterstützten Datenpunkte, einschließlich der Modbus-ID, die einem bestimmten
Endgerät zugewiesen ist, dem Variablennamen, der Register-/Spulenadresse und -größe, dem Datentyp,
den Informationen, ob der Datenpunkt beschreibbar ist, der Funktion zum Lesen/Schreiben eines
bestimmten Datenpunkts, dem Aktualisierungsintervall und dem Abschnitt mit ungültigen Werten
enthält.
Beispiel 1.
Die Anfrageparameter für das Lesen von currentTrms am aktuellen Stromsensor (Modbus-ID 6) sollten
Folgendes enthalten:
• Modbus-ID: 6
• Funktion: 3
• Adresse: 9
• Größe: 1
Anfrage: 06 03 00 09 00 01 55 BF
Die Genauigkeit der abgerufenen Daten beträgt zwei Dezimalstellen (0,01), daher wird der Wert 230,17V
als 23017 dargestellt.
Beispiel 2.
Die Anforderungsparameter für das Lesen der Spule von Port 1 am E/A-Modul (Modbus-ID 2) sollten
Folgendes enthalten:
• Modbus-ID: 1
• Funktion: 1
• Adresse: 0
• Größe: 1
Anfrage: 01 01 00 00 00 01 FD CA
Beispiel 3.
Die Anfragearameter für das Schreiben des Wertes 1 in die Spule des Ports 4 am E/A-Modul (Modbus-ID
4) sollten Folgendes enthalten:
• Modbus-ID: 4
• Funktion: 5
• Adresse: 3
• Wert: 1
Anfrage: 04 05 00 03 FF 00 7C 6F
Analog gelten alle Lese-/Schreibanfragen für Spulen und Register für jedes derzeit mit der SCU
verbundene Gerät.
