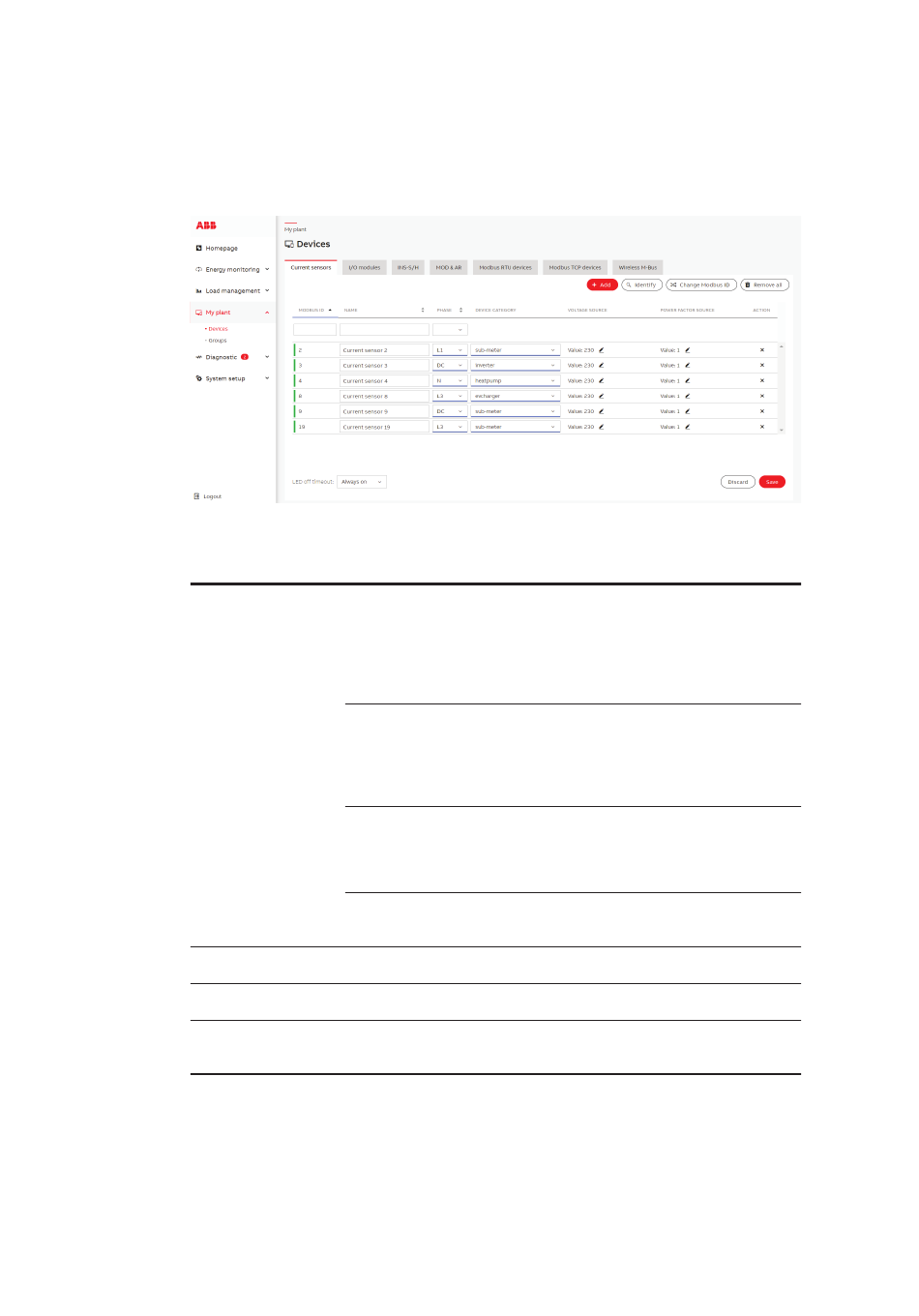

[Zeile anklicken] Durch Anklicken einer Zeile wird die Zeile hellblau hinterlegt. Zusätzlich beginnt die LED
des ausgewählten Sensors zu blinken.
Achten Sie darauf, dass Sie in der Phasenspalte die richtige Phase auswählen, an der der Stromsensor
installiert ist. Bei Bedarf die Leistungsfaktorquelle auf einen Wert ändern, der dem PF der gemessenen
Last entspricht.
• E/A-Module
Neues E/A-Modul
hinzufügen und
zuweisen
Neue E/A-Module
hinzufügen
Hinzufügen
(automatisch)
E/A-Modul zuweisen
(bereits
hinzugefügt)
Neues E/A-Modul
hinzufügen
(ohne Zuweisung)
Durch Anklicken der Taste des aktuellen E/A-Moduls kann die E/A-
Identifizieren
Modul Modbus-ID angezeigt werden.
Wählt die aktuelle Modbus-ID-Nummer des aktuellen E/A-Moduls aus
ID ändern
und legt seine neue Modbus-ID-Nummer fest.
Alle E/A-Module und deren Einstellungen entfernen. Auf das „X"-
Alle entfernen
Symbol unter der Spalte Aktion klicken, um ein einzelnes E/A-Modul
zu entfernen.
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
Eine neue E/A-Modul Modbus-ID anlegen und
diese dann durch Anklicken der Taste des E/A-
Moduls dem physikalischen Modul zuweisen
(Hinweis: Auf eine Bestätigung warten, bevor
das nächste E/A-Modul zugewiesen wird).
Es können maximal 8 Geräte angeschlossen
werden.
Eine neue E/A-Modul Modbus-ID erstellen,
indem diese automatisch und zufällig dem
physikalischen Modul zugewiesen wird
(Hinweis: Auf das Bestätigungs-Pop-up-
Fenster warten, bevor die erkannten Module
konfiguriert werden).
Wenn eine E/A-Modul-ID bereits erstellt aber
noch nicht zugewiesen wurde, ist es hier
möglich, sie durch Anklicken der Taste des
E/A-Moduls dem physikalischen E/A-Modul
zuzuweisen.
Eine neue E/A-Modul-ID anlegen, ohne sie
dem physikalischen E/A-Modul zuzuordnen.
63
