SCU200 INSITE ENERGIEMANAGEMENTSYSTEM

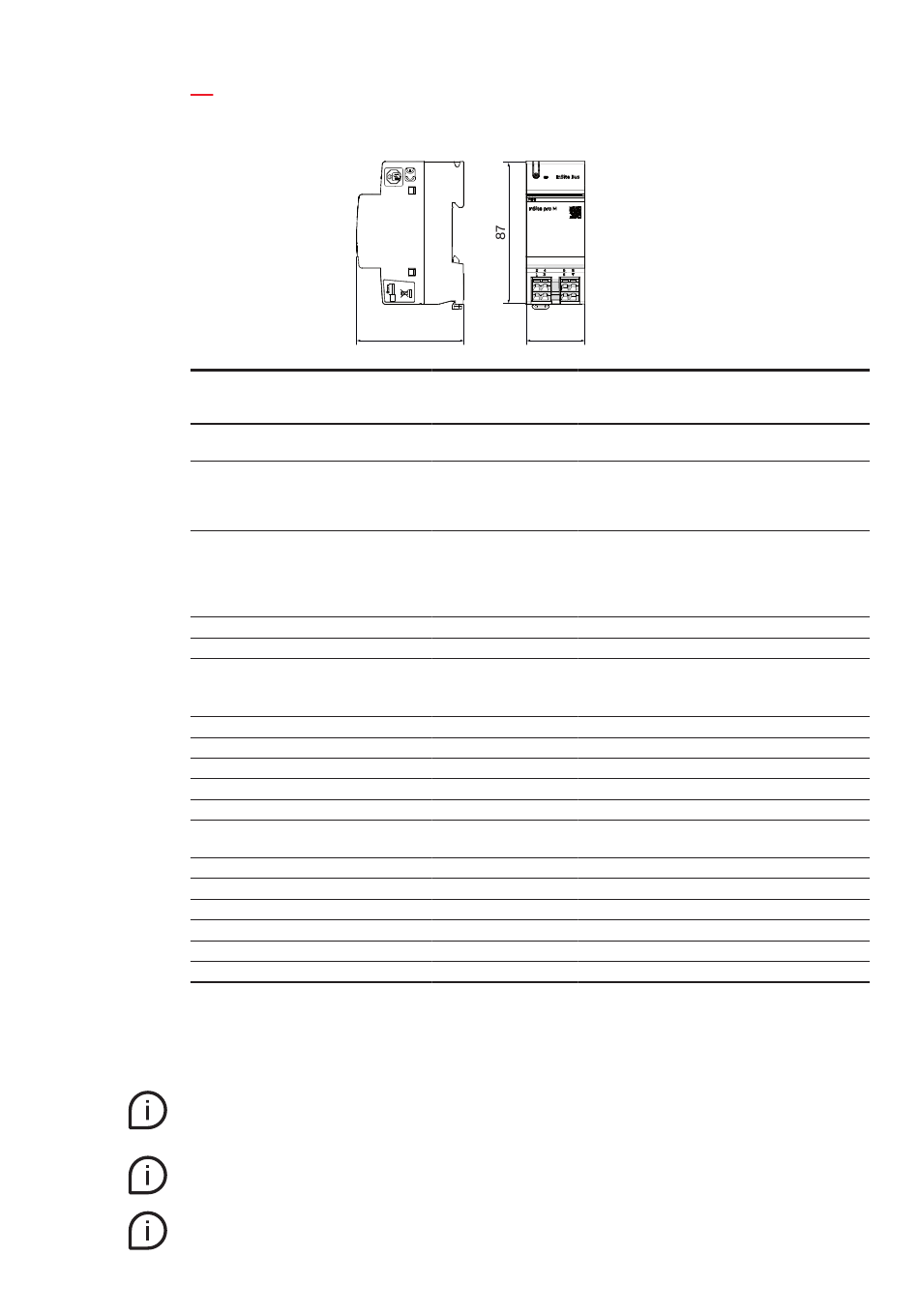

3.2.Gesamtabmessungen und technische Daten E/A-Module
Anzahl der digitalen Kanäle
Spannung*
Strom*
Impuls-Mindestdauer** [ms]
Impuls-Häufigkeit** [Hz]
Querschnitt der schraubenlosen
Klemmen [mm
Verwendung von Hülsen [mm
Länge der Abisolierung [mm]
Betriebstemperatur [°C]
Lagertemperatur [°C]
Montageverfahren
Abmessungen [mm]
Überspannungskategorie
Verschmutzungsgrad
Seehöhe in m
Schutzart
IK code
Normenkonformität
EMC
*
Die angegebenen Relaisausgangswerte gelten für die ohmsche Last.
Für den Anschluss des DC-Speisekabels an der SCU 200 beträgt der maximal zulässige Abstand 3 m
und für das Datenquellenkabel (E/A-Module, RTU, TCP-Geräte usw.) 30 m.
** gilt nur für aktive Eingänge
Jeder aktive Eingang ist durch 400V-Siliziumdioden mit Sicherungswiderstand gegen Missverständnisse
bei Anschlüssen wie z.B. 230VAC-Netzanschluss anstelle des Relais/Transistorausgangs des Zählers
geschützt.
Pro 2 aktive Eingangskanäle ist eine Sicherung vorhanden.
Betreiben Sie das Gerät nicht außerhalb der angegebenen technischen Daten und der
bestimmungsgemäßen Verwendung.
65
Eingangsmodul
DM11
4 Eingänge
Aktiver Eingang:
22-26 VDC
Aktiver Eingang:
4 mA
5
100
0,08...2,5
]
2
]
0,25...1,5
2
5 ... 6
35 mm DIN-Schiene (DIN 50022) oder SMISSLINE TP-Stecksockel
36x88x65
35,8
Ausgangsmodul
DM00
4 Ausgänge
Relaisausgang:
24 VDC-240 VAC
Relaisausgang:
5 mA-2,5 A
Max 4,5A (<5 Sek.)
Keine Angaben
Keine Angaben
0,08...2,5
0,25...1,5
5 ... 6
36x88x65
Ein- und
Ausgangsmodul
DM10
2 Eingänge + 2
Ausgänge
Aktiver Eingang:
22-26 VDC
Relaisausgang:
24 VDC-240 VAC
Aktiver Eingang:
4 mA
Relaisausgang:
5 mA-2,5 A
Max 4,5A (<5 Sek.)
5
100
0,08...2,5
0,25...1,5
5 ... 6
-25...+60
-40...+85
36x88x65
II gemäß
(IEC61010-1)
2
2000
IP20
IK06(1J)
IEC 61010
IEC 61326-1
