2.Systemübersicht
Das InSite Energiemanagementsystem ist ein Überwachungssystem, das einen vollständigen
Überblick über die Systemleistungen bietet und somit Energie- und Anlagenmanagement ermöglicht.
Das System besteht aus einer Steuereinheit (SCU200) und verschiedenen Modulen, die einfach über
eine mechanische Kopplung mit der Steuereinheit verbunden sind: Energiezählermodul (INS-E3,
INS-E3-5*), Stromversorgungsmodul (INS-PS-1), drahtloses M-Bus-Modul (INS-WM) und intelligentes
Hilfs- und Signalmodul (INS-S/H). Die Eingangsmessungen und Daten von Zählern werden über
die Kommunikationsprotokolle Modbus RTU, Modbus TCP und den drahtlosen M-Bus übertragen.
Die Eingangsmessungen und Informationen von Stromsensoren und E/A-Modulen werden über ein
Flachkabel, den InSite-Bus, übertragen. Alle gesammelten Daten können über die LAN-Schnittstelle mit
dem integrierten Webserver mittels Modbus TCP oder SNMP und/oder über die RS485-Schnittstelle
mittels Modbus RTU angezeigt oder analysiert werden.

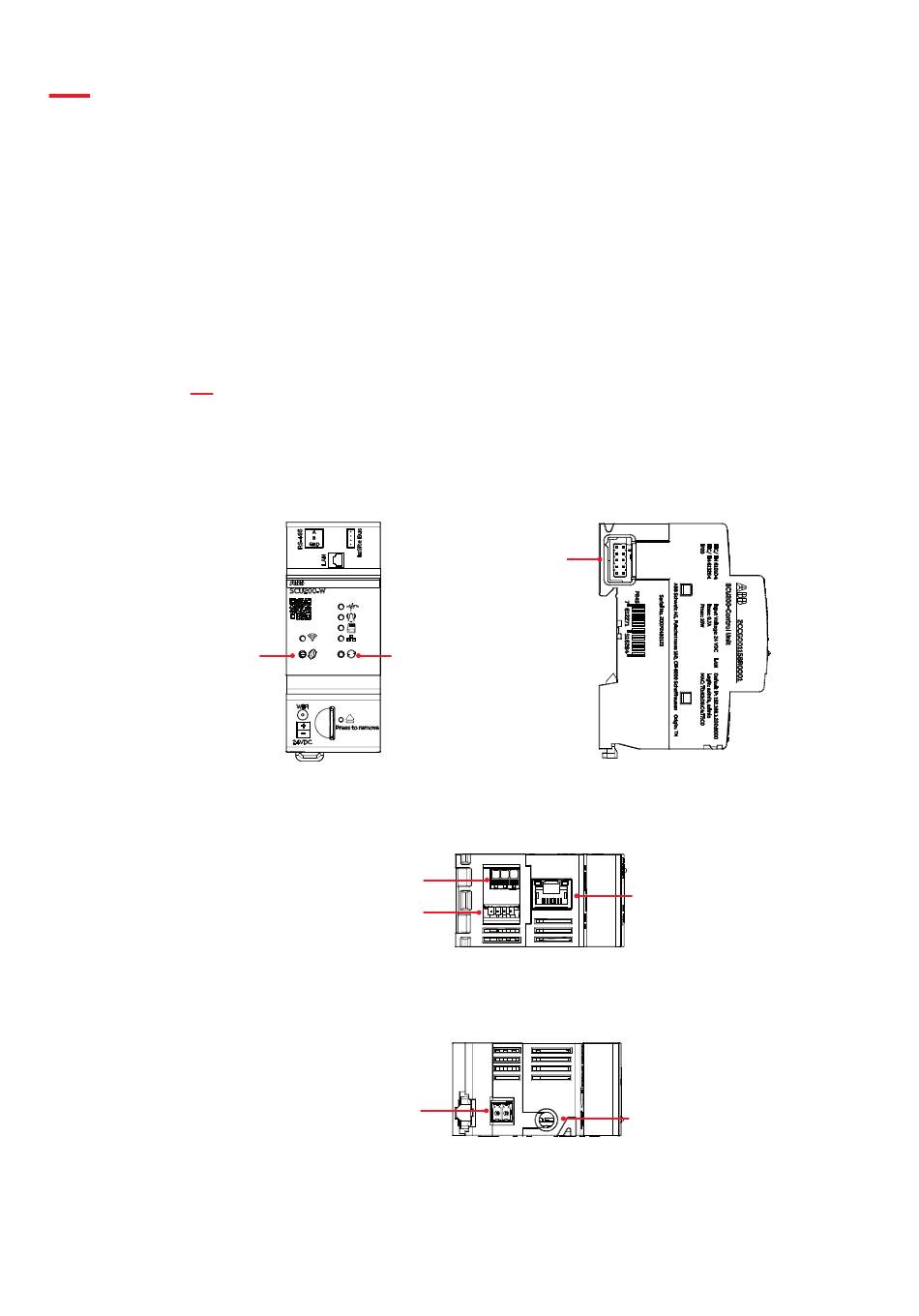

2.1.Steuereinheit
WPS-Taste
* Produkt, das freigegeben werden soll: Q4 2024
VORDERANSICHT
Reset-Taste
Mikro-SD-Steckplatz
RS-485 (2-Draht)
InSite-Bus Schnittstelle
Anschluss an 24 VDC
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
SEITENANSICHT
Modularer
Busanschluss
(Eingang)
DRAUFSICHT
RJ45 LAN-Anschluss
UNTERSICHT
SMA-Stecker (nur bei
SCU200-W)
9
