Doc. N.° 1SDH000722R0003 - ECN000270104 - Rev. K

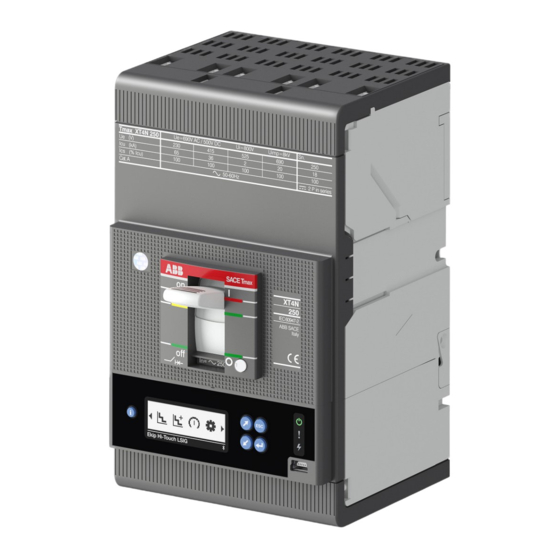

SACE Tmax XT
Istruzioni di installazione XT4 UL
Installation instructions XT4 UL
Installationsanleitung XT4 UL
Instructions pour l'installation XT4 UL
Instrucciones de instalación XT4 UL
安装说明书
XT4 UL
1
1
4
4.6mm (0.18")
H - Shape
LENGHT
M
85mm
(3.34") M4
II-III
x2
F
IV
x2
III
x2
P
IV
x2
III
-
W
IV
-
2
XT4 UL 3p-4p UE>600V
UE>600V
LINE
LOAD
CH 6
3mm (0.12")
Ph - Shape
LENGHT
M
LENGHT
18mm
12mm
(0.7") M8
(0.47")
x4
x6
x6
x8
-
-
-
-
-
-
-
-
3
Usare cavi o barre isolate/ o eseguire
prove di tipo specifiche sull' installazione.
Use cable or insulated busbars/ or perform
specific type test on the installation.
Kabel oder isolierte
Sammelschienen verwenden / oder
die spezifische Typprüfung
auf derInstallation durchführen.
Utiliser un câble
ou des barres isolées/ ou réaliser
un test de type spécifique
sur installation.
Utilizar un cable o barras aisladas / o
efectuar una prueba de tipo
específico sobre instalacíon.
使用电缆或经绝缘处理的母排，
否则需对安装进行指定的型式试验
Ø
3.5
0.13
x1
x2
-
x1
-
-
-
-
-
-
-
-
XT4-UL 2p-3p-4p
XT4-UL 2p-3p-4p
CH 7
LENGHT
M
M
16mm
(0.63") M4
M4
-
-
-
x2
-
-
-
x4
x4
-
x4
x4
-
x4
x4
-
x4
x4
CH 7
M
M4
-
-
-
-
x8
x4
x8
x4
x8
x4
x8
x4
Verwandte Anleitungen für ABB SACE Tmax XT4 UL
Inhaltszusammenfassung für ABB SACE Tmax XT4 UL

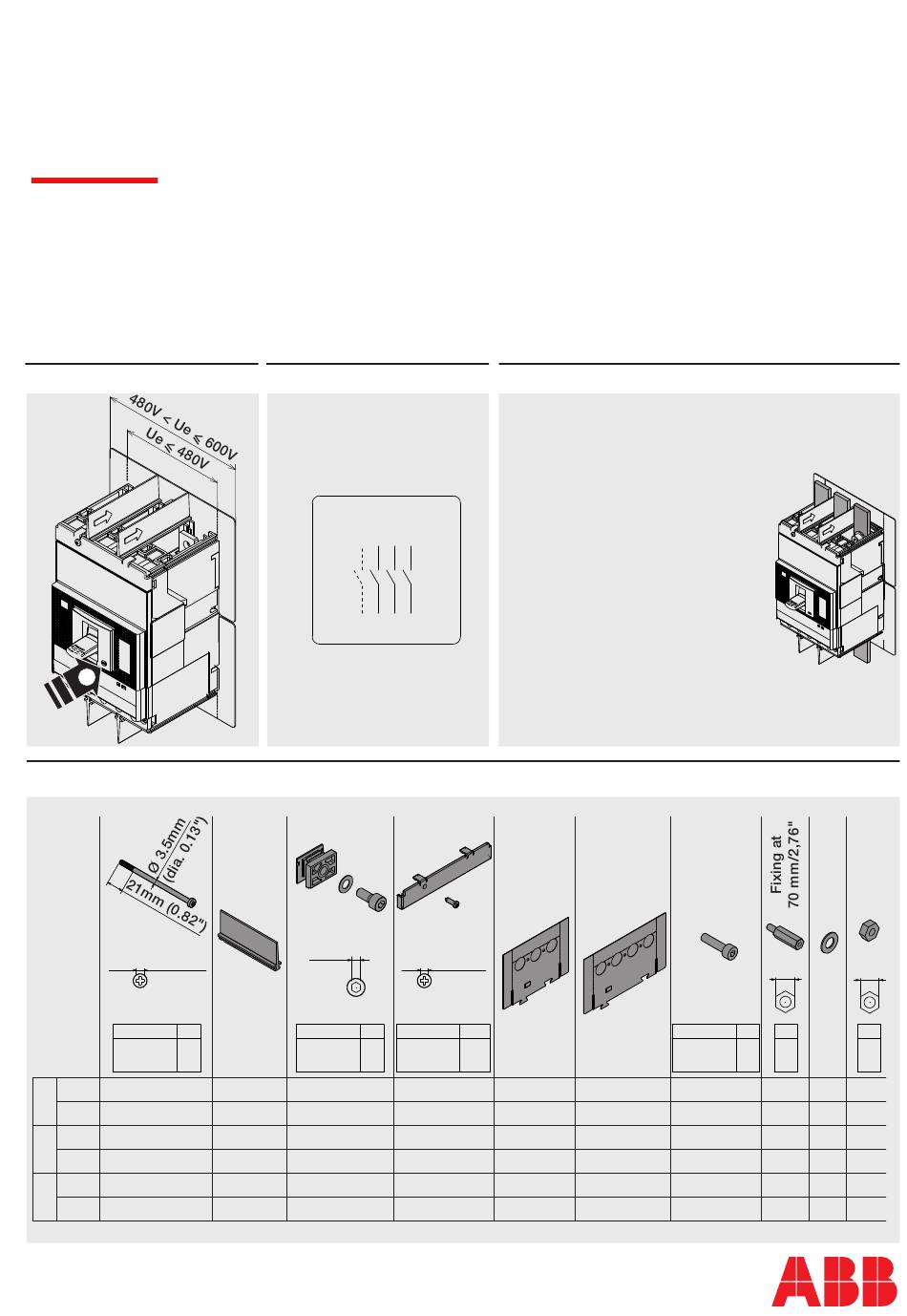

- Seite 1 Doc. N.° 1SDH000722R0003 - ECN000270104 - Rev. K SACE Tmax XT Istruzioni di installazione XT4 UL Installation instructions XT4 UL Installationsanleitung XT4 UL Instructions pour l'installation XT4 UL Instrucciones de instalación XT4 UL 安装说明书 XT4 UL XT4 UL 3p-4p UE>600V XT4-UL 2p-3p-4p Usare cavi o barre isolate/ o eseguire prove di tipo specifiche sull' installazione.
