SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
2.7.Intelligentes Zubehör
2.7.1.Intelligenter Signal-/Hilfskontakt
• LED-Status
Display
Blau leuchtet
Aus
Blinkt langsam
Blinkt schnell
• LED-Anschluss
Display
Orange leuchtet
Aus
Blinkt langsam

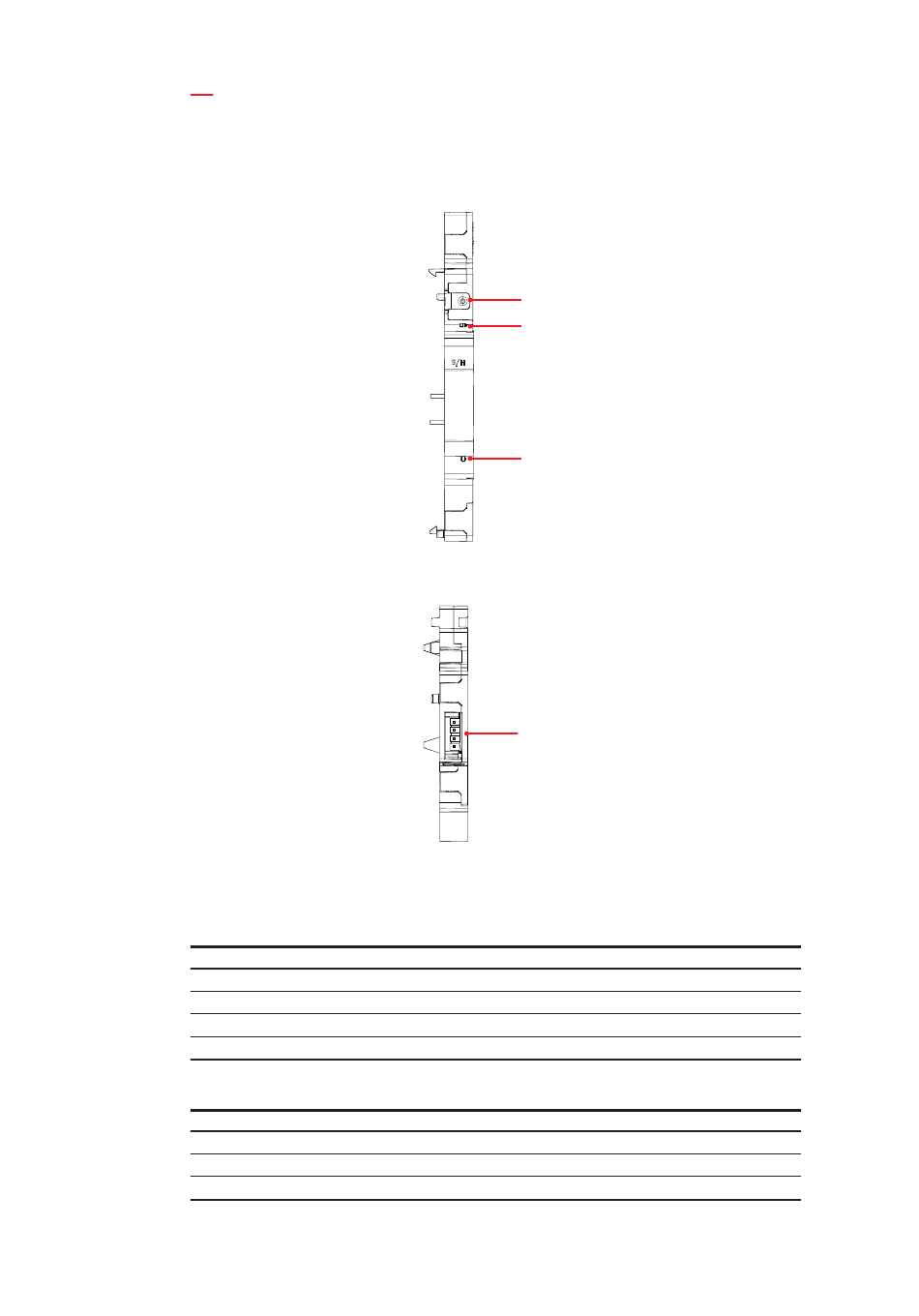

VORDERANSICHT
Zuweisungstaste
LED-ANSCHLUSS
Status-LED
DRAUFSICHT
Modularer BUS-Anschluss
Funktion
Zuweisung OK
Keine Stromversorgung
Normalmodus, kein Modbus zugewiesen
Abfragefunktion
Funktion
Hauptgerät ausgelöst
Hauptgerät Normalmodus oder Kippschalter
Normaler Betriebsmodus ist eingeschaltet
