2.5.2.INS-E3-5*

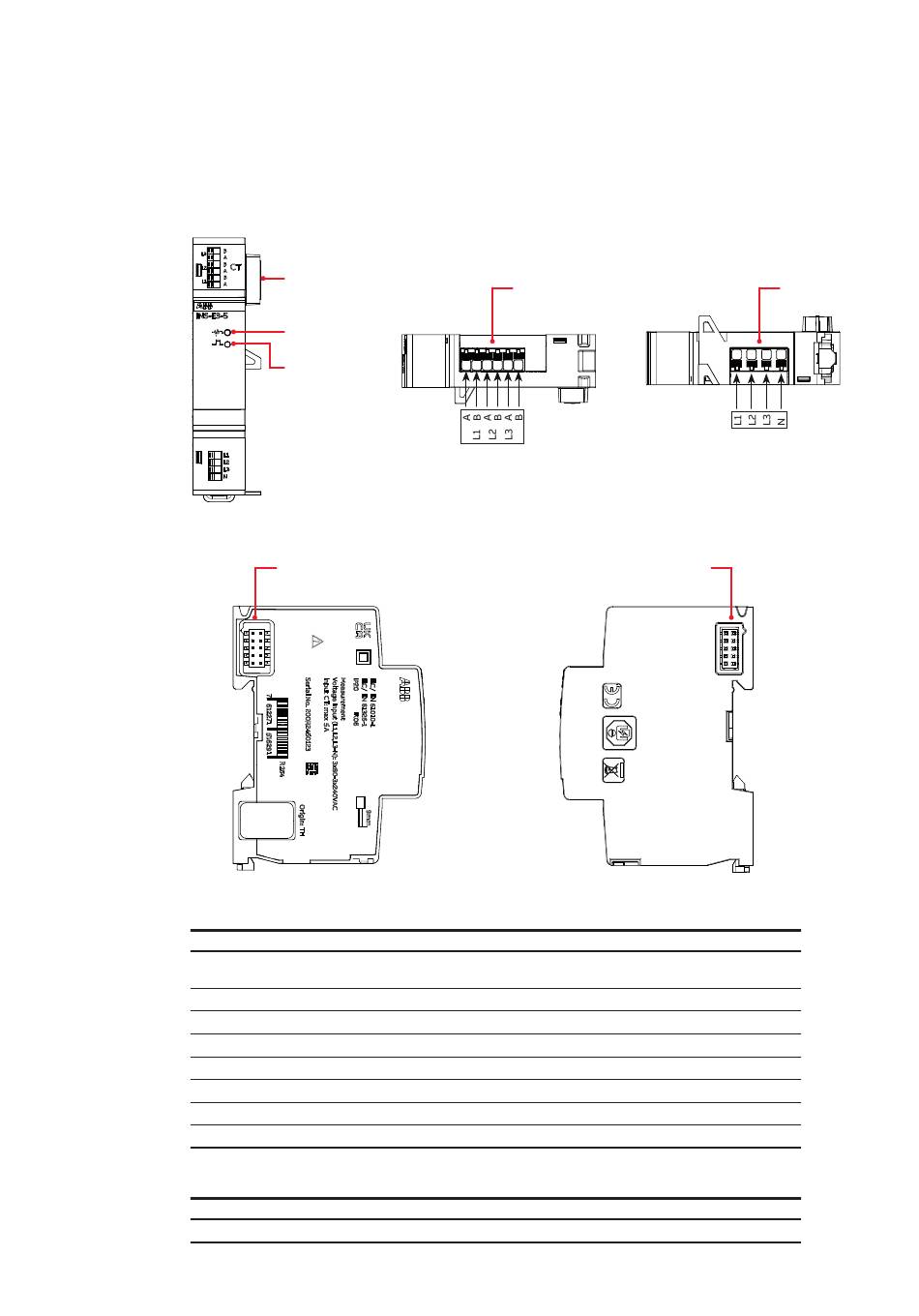

VORDERANSICHT
Modularer
Busanschluss
(Ausgang)
Status-LED
LED kWH-Impulse
Modularer
Busanschluss
(Eingang)
• LED-Status
Display
Grün leuchtet
Grün blinkt schnell
Grün blinkt langsam
Orange blinkt schnell
Orange blinkt langsam
Orange leuchtet
Rot leuchtet
Rot blinkt
• LED EM
Display
Grün blinkt schnell
* Produkt, das freigegeben werden soll: Q4 2024
SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
DRAUFSICHT
CTS-Stromwandler für
CT1 (L1), CT2 (L2), CT3 (L3)
SEITENANSICHTEN
Funktion
Das Gerät ist eingeschaltet, die Modbus-ID ist
zugewiesen
Datenverkehr mit SCU200
Keine Modbus-ID zugewiesen
Keine Angaben
Firmware-Updates laufen
Booten
Systemfehler oder Fehler beim Booten
Bootloader-Modus
Funktion
1kWh Impuls blinkt
UNTERSICHT
Spannung-
smessung
L1 , L2 , L3, N
Modularer
Busanschluss
(Ausgang)
17
