SCU200 INSITE ENERGIEMANAGEMENTSYSTEM
43
• Steckverbinder zu INS-TB und Sensoren, E/A-Modulen und intelligenten Geräten
2
1
4.4.4.Abschließende Verbindung
Schließen Sie schließlich die Stromsensoren und die E/A-Module an der Steuereinheit an.

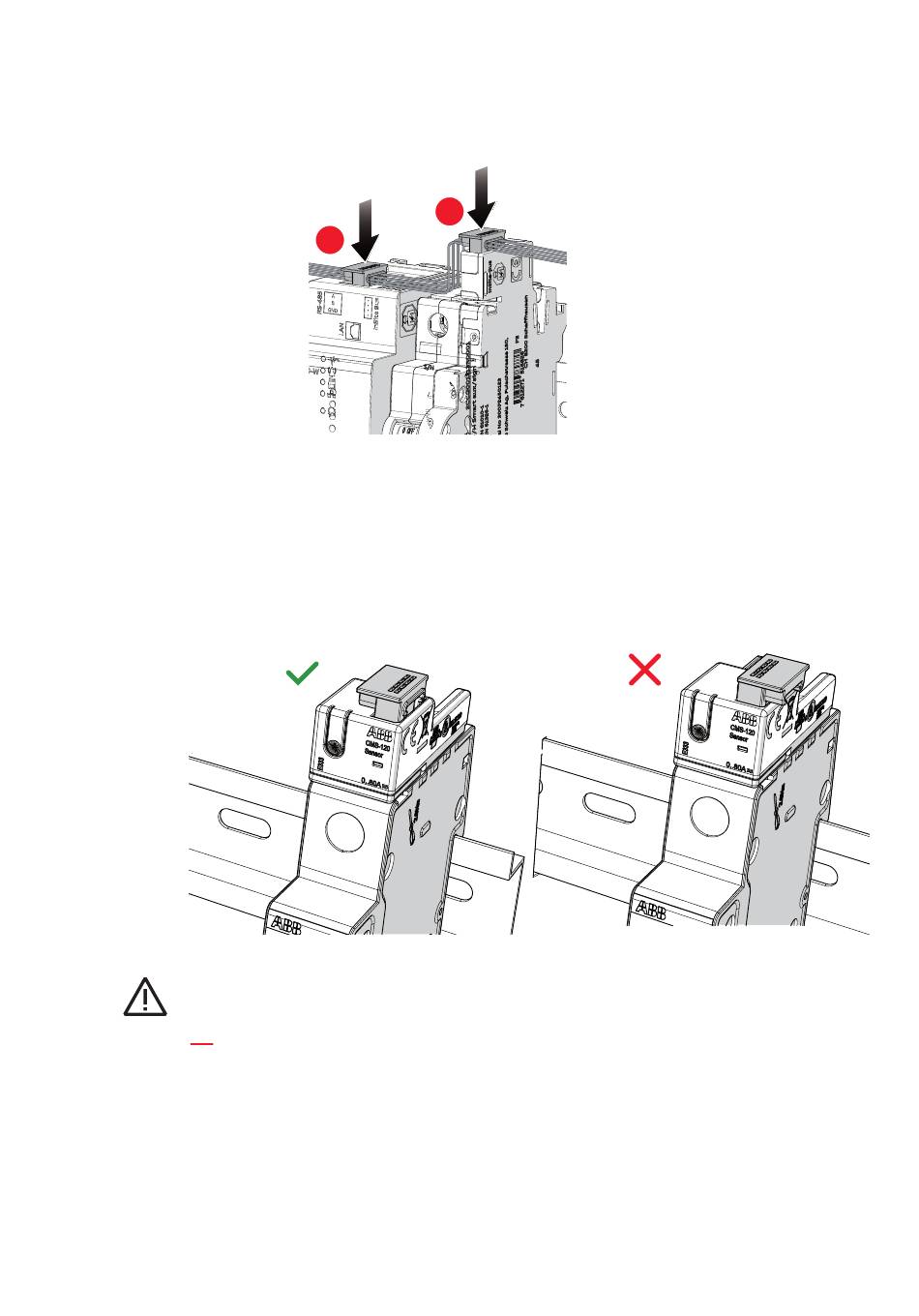

Stecken Sie das Kabel ein, prüfen Sie die richtige Anschlussrichtung. (Bild auf der rechten Seite).
Achtung: Achten Sie beim Aufstecken des InSite-Flachkabels an den Sensoren und E/A-Modulen auf die
richtige Anschlussrichtung.
4.5.Anschluss von Zählern
Schließen Sie bis zu 32 Energie- und/oder Leistungszähler an (bis zu 16 Modbus RTU und 16 Modbus TCP).
Die Zähler müssen in einer Verkettungskonfiguration angeschlossen werden.
