KNX Logikmodul [SCN-LOG1.02]
5.11.20 Einstellungen bei „4 Byte => 4 x 1 Byte"
Mit dieser Funktion kann aus einem Objekt mit der Länge 4 Byte vier Objekte mit jeweils einem 1 Byte
Objekt erzeugt werden.
Erklärung:
Der Wert im Eingangsobjekt „Formatwandler Eingang" lautet 902.468.626 (Hex 35 CA 94 12)
Der Wert im Ausgangsobjekt „Formatwandler Wert 1 Ausgang" lautet „53" (Hex: 35).
Der Wert im Ausgangsobjekt „Formatwandler Wert 2 Ausgang" lautet „202" (Hex CA).
Der Wert im Ausgangsobjekt „Formatwandler Wert 3 Ausgang" lautet „148" (Hex 94).
Der Wert im Ausgangsobjekt „Formatwandler Wert 4 Eingang" lautet „18" (Hex 12).

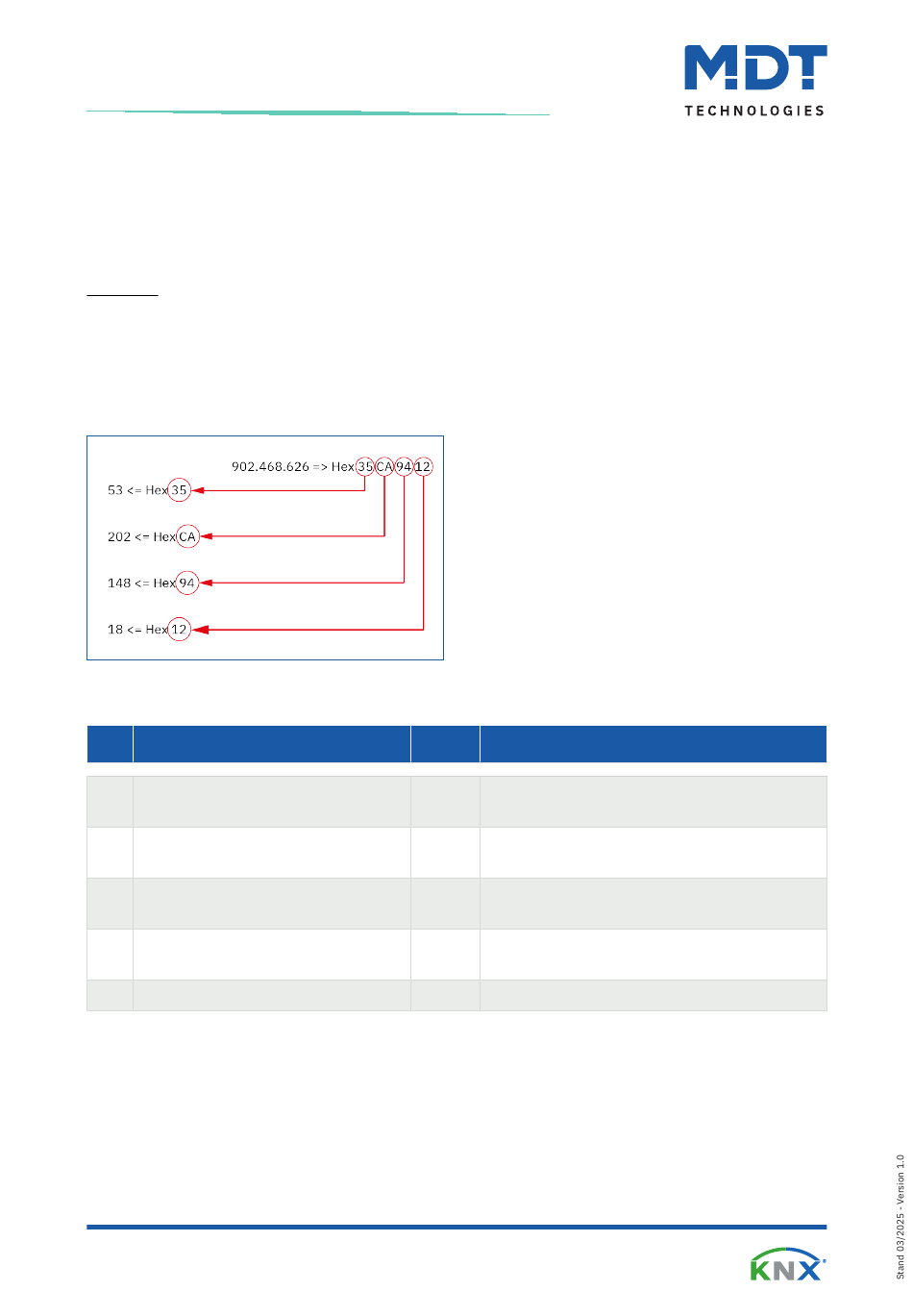

Abbildung 15: Formatwandler – „4 Byte => 4 x 1 Byte"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Formatwandler Wert 1 Ausgang
1
F1: – Formatwandler Wert 2 Ausgang
2
F1: – Formatwandler Wert 3 Ausgang
3
F1: – Formatwandler Wert 4 Ausgang
4
F1: – Formatwandler Eingang
Tabelle 108: Kommunikationsobjekte – Formatwandler: „4 Byte => 4 x 1 Byte"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Länge
Verwendung
1 Byte
Ausgangsobjekt für die vorderen 2 Stellen des
Hex-Wertes.
1 Byte
Ausgangsobjekt für die 3. und 4. Stelle des
Hex-Wertes.
1 Byte
Ausgangsobjekt für die 5. und 6. Stelle des
Hex-Wertes.
1 Byte
Ausgangsobjekt für die 7. und 8. Stelle des
Hex-Wertes.
4 Byte
Eingangsobjekt
