Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
5.17 Umwandlung in PWM
Mit dieser Funktion wird aus einem Stellwert (0-100 %) ein Pulsweiten moduliertes 1 Bit Objekt generiert.
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS Text
Ausgang Invertieren
Zeitbasis
Zeit
Sperre/Freigabe
Tabelle 124: Einstellungen – Hauptfunktionen: Umwandlung in PWM
Funktionsbeschreibung:
Ausgehend von der „Zeitbasis" und der „Zeit" wird die Einschaltzeit sowie die Ausschaltzeit des Ausgangs-
objektes berechnet.

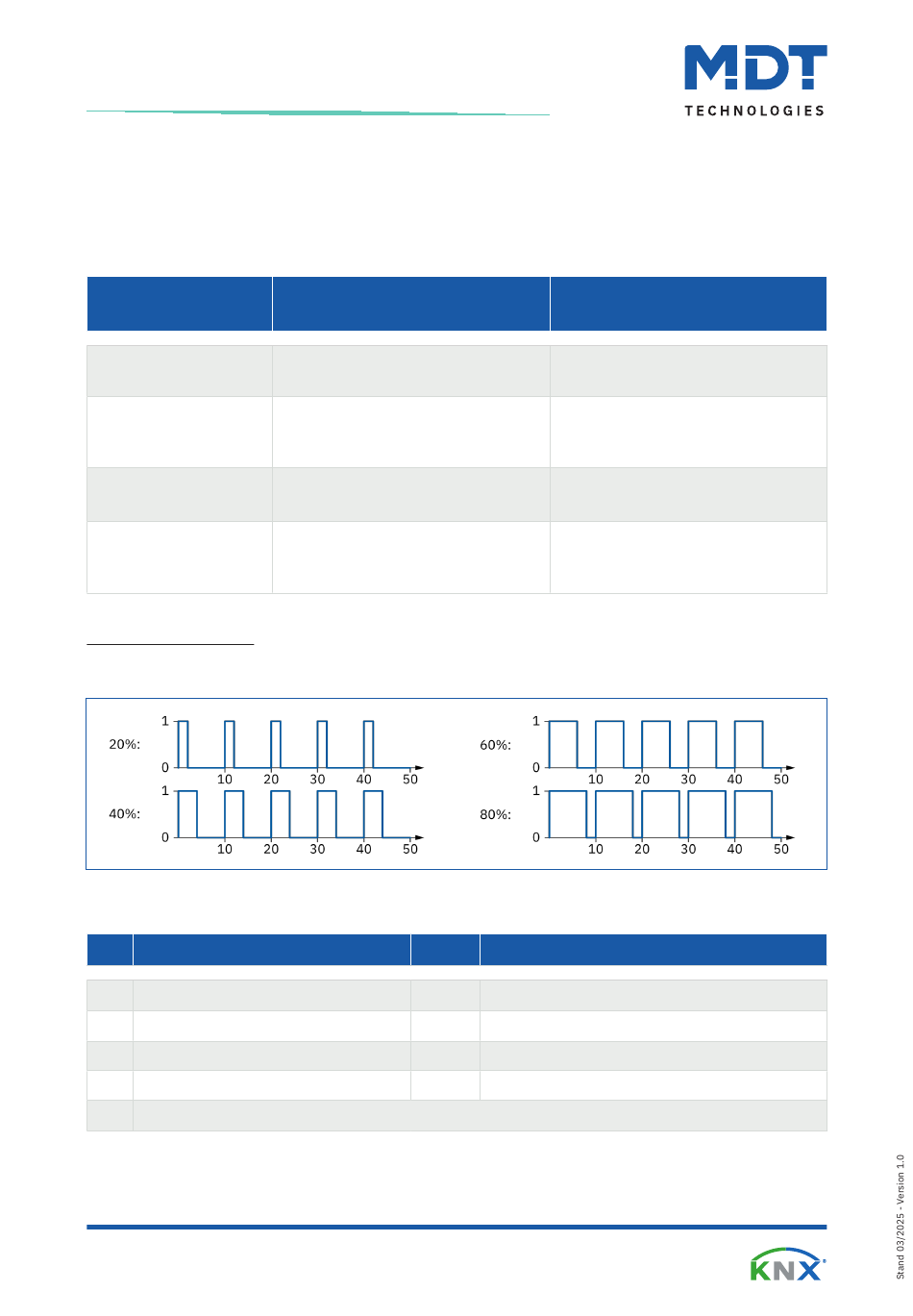

Abbildung 18: Diagramm – Umwandlung in PWM
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – PWM Eingang
1
F1: – PWM Ausgang
8
F1: – Logik Sperre
8
F1: – Logik Freigabe
+10
nächste Funktion
Tabelle 125: Kommunikationsobjekte – Umwandlung in PWM
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
nein
■
ja
■
Sekunde
■
Minute
■
Stunde
■
1 ... 240 s
[10 s]
nicht aktiv
■
Sperre bei Wert 1
■
Freigabe bei Wert 1
■
Länge
1 Byte
1 Bit
1 Bit
1 Bit
Kommentar
Kehrt den Wert des Ausgangs um.
„0 → 1"; „1 → 0"
Einstellung der Zeitbasis.
Einstellung des Zeitwertes.
Einheit entsprechend der Zeitbasis.
Einstellung ob, und wann der Wert „1"
die Funktion sperrt oder freigibt.
Verwendung
Eingangsobjekt als Führungsgröße.
Ausgangsobjekt als moduliertes Signal.
Sperrobjekt
Freigabeobjekt
112 / 118
