5.11.10 Einstellungen bei „1 Byte Wert (0 – 100 %) => 1 Bit"
Mit dieser Funktion ist ein Schwellwertschalter mit Ausschalthysterese zu verwirklichen. Bei Erreichen
eines einstellbaren Schwellwertes wird das Ausgangsobjekt auf „1" und bei Unterschreiten einer Aus-
schaltschwelle wieder auf „0" gesetzt. Das Verhalten des Ausgangsobjekts ist invertierbar.
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS Text
Sende EIN wenn
größer gleich
Sende AUS wenn
kleiner
Ausgang invertieren
■
■
Tabelle 90: Einstellungen – Formatwandler: „1 Bit Wert 0 – 100 % => 1 Bit"

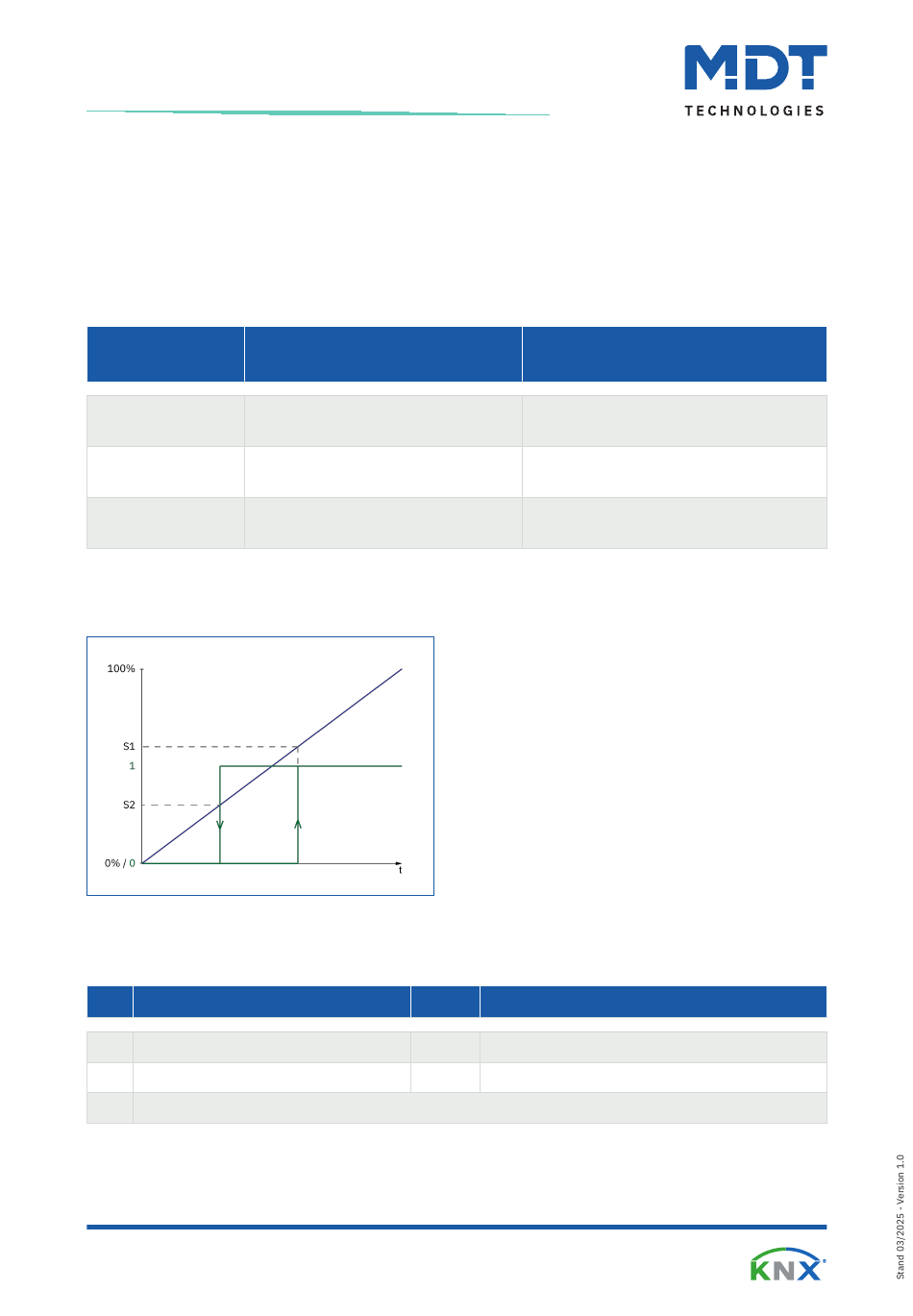

Das folgende Diagramm zeigt das Verhalten des Ausgangsobjektes (grün) im Verhältnis zum Eingangsob-
jekt (blau):
Abbildung 9: Diagramm – Formatwandler – „1 Byte Wert 0 – 100 % => 1 Bit"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Formatwandler Eingang
4
F1: – Formatwandler Ausgang
+10
nächste Funktion
Tabelle 91: Kommunikationsobjekte – Formatwandler: „1 Bit Wert 0 – 100 % => 1 Bit"
