Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
5.11.16 Einstellungen bei „2 Byte Temperaturwert => 1 Bit"
Mit dieser Funktion wird ein Schwellwertschalter mit Ausschalthysterese erstellt. Bei Erreichen eines
einstellbaren Temperaturwertes schaltet das Ausgangsobjekt auf „1", bei Unterschreiten des Temperatur-
wertes schaltet das Objekt wieder auf „0". Das Schaltverhalten des Ausgangs ist invertierbar
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS Text
Sende EIN wenn
größer gleich
Sende AUS wenn
kleiner
Ausgang invertieren
■
■
Tabelle 102: Einstellungen – Formatwandler: „2 Byte Temperaturwert => 1 Bit"

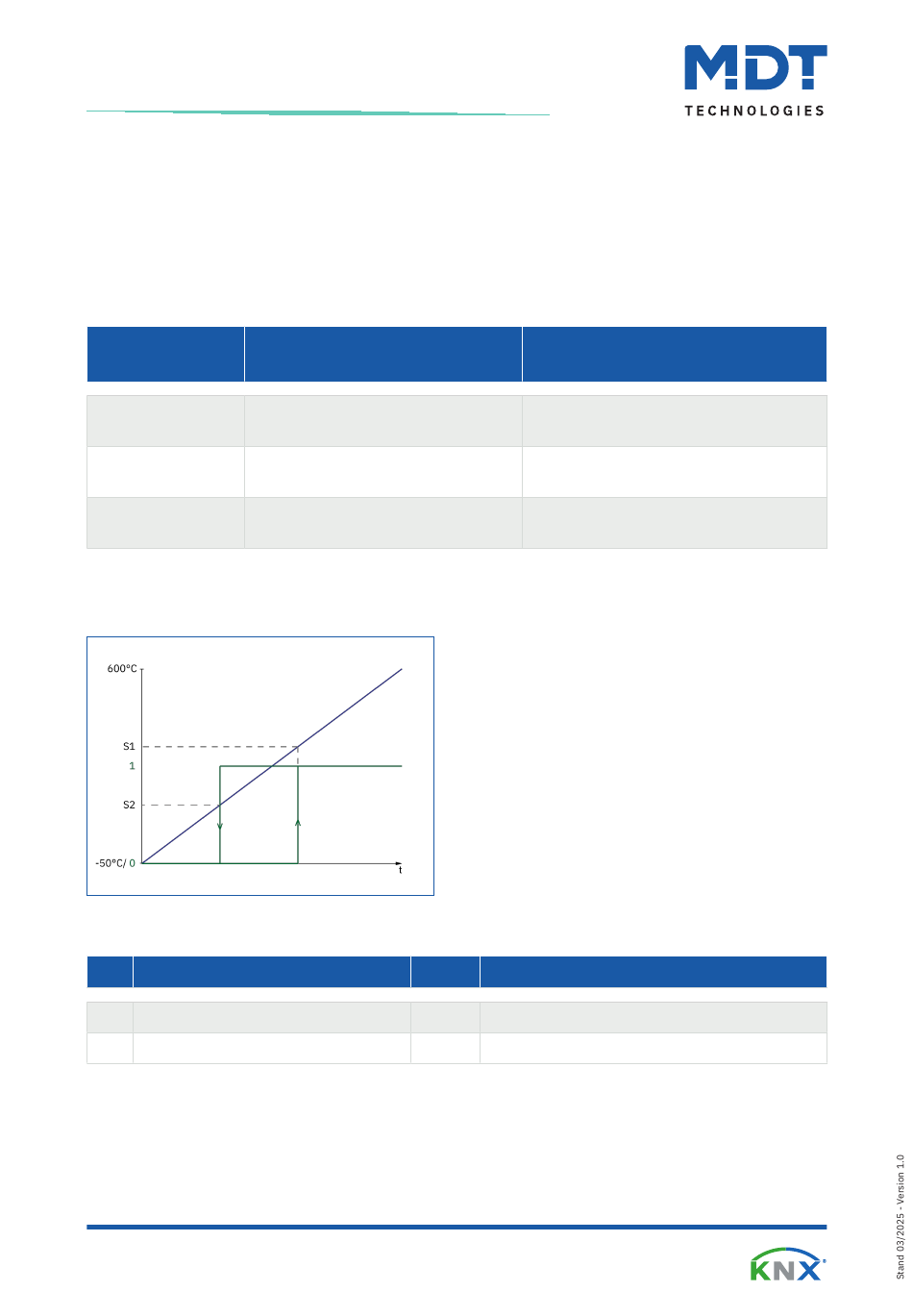

Das folgende Diagramm zeigt das Verhalten des Ausgangsobjektes (grün) im Verhältnis zum
Eingangsobjekt (blau):
Abbildung 12: Diagramm – Formatwandler – „2 Byte Temperaturwert => 1 Bit"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Formatwandler Eingang
4
F1: – Formatwandler Ausgang
Tabelle 103: Kommunikationsobjekte – Formatwandler: „2 Byte Temperaturwert => 1 Bit"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
-50 ... 600 °C
[0 °C]
-50 ... 600 °C
[0 °C]
nein
ja
Länge
2 Byte
1 Bit
Schaltschwelle bei dessen Erreichen auf
„1" geschaltet wird.
Schaltschwelle bei dessen Unterschreiten
auf „0" geschaltet wird.
Kehrt den Wert des Ausgangs um.
„0 → 1"; „1 → 0"
S1: Sende EIN wenn größer gleich.
S2: Sende AUS wenn kleiner.
Verwendung
Eingangsobjekt
Ausgangsobjekt
90 / 118
