Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
Funktionsbeschreibung Ausschalten:
Nachdem auf das
Eingangsobjekt „Nachlaufsteuerung Eingang" eine „0" geschrieben wurde, startet
■
eine Ausschaltverzögerung.
Zum Ende der Ausschaltverzögerung wird auf das Ausgangsobjekt „Zeitfunktion Ausgang" der
■
„AUS" definierte Wert geschrieben.
Das Ausgangsobjekt „Lüftung Ausgang" wird um den eingestellten Wert (Anzahl Stufen oder Prozent-
■
wert) gesenkt.
Nachlaufsteuerung Eingang
Lüftung Eingang
Zeitfunktion Ausgang
Lüftung Ausgang

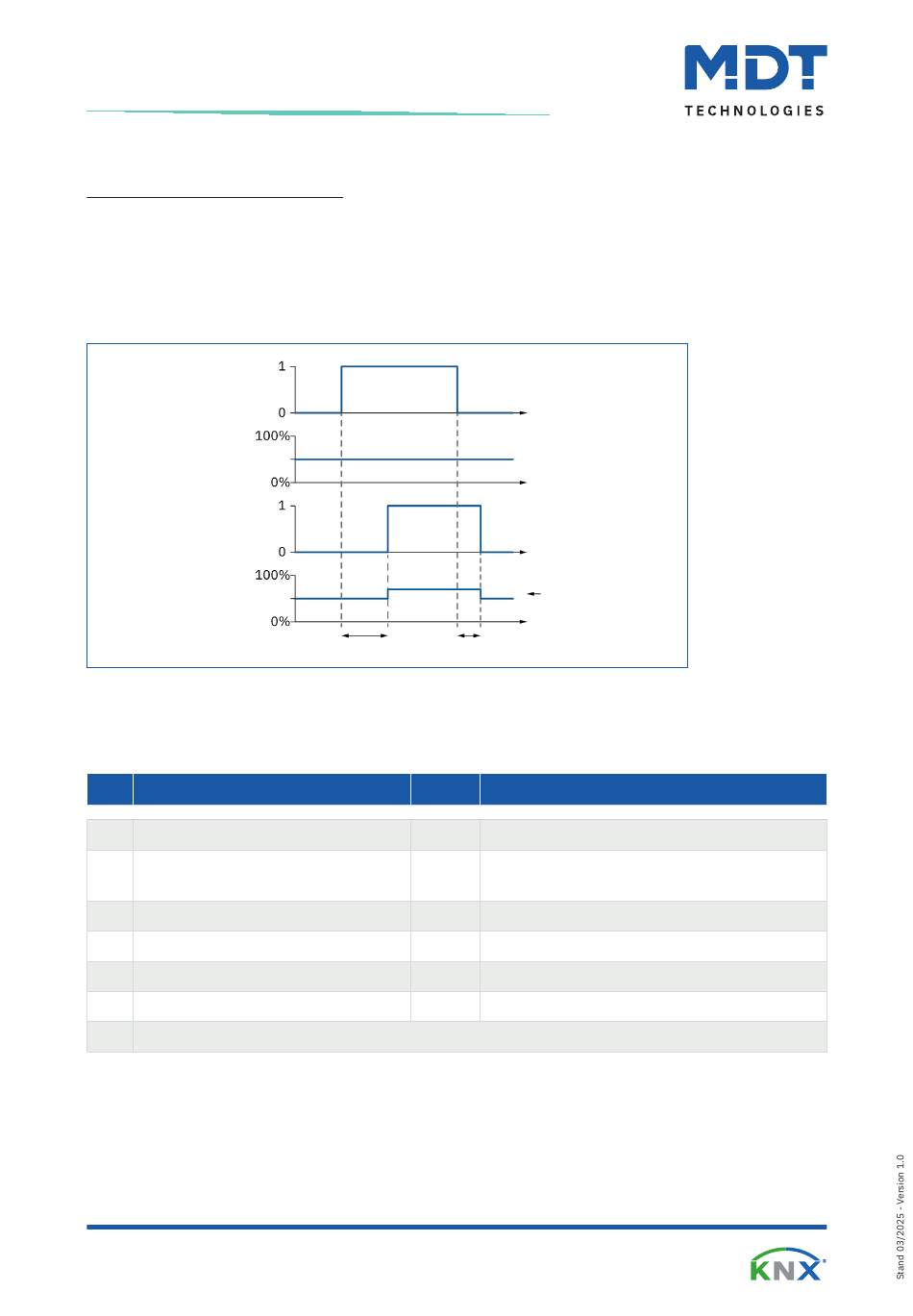

Abbildung 17: Diagramm – Nachlaufsteuerung mit Lüftungsstufe
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Nachlaufsteuerung Eingang
1
F1: – Zeitfunktion Ausgang
4
F1: – Lüftung Eingang
5
F1: – Lüftung Ausgang
8
F1: – Logik Sperre
8
F1: – Logik Freigabe
+10
nächste Funktion
Tabelle 123: Kommunikationsobjekte – Nachlaufsteuerung mit Lüftungsstufe
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Einschaltverzögerung
Ausschaltverzögerung
Länge
1 Bit
1 Bit
1 Byte
1 Byte
1 Byte
1 Bit
1 Bit
Erhöhung Lüfterdrehzahl
Verwendung
Eingangsobjekt zum Starten der Funktion.
Ausgangsobjekt für Schaltvorgang.
Grundwert für Drehzahlsteuerung.
Arbeitswert Drehzahlsteuerung.
Sperrobjekt
Freigabeobjekt
111 / 118
