Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
5.11.9 Einstellungen bei „1 Byte Wert (0 – 255) => 1 Bit"
Mit dieser Funktion ist ein Schwellwertschalter mit Ausschalthysterese zu verwirklichen. Bei Erreichen
eines einstellbaren Schwellwertes wird das Ausgangsobjekt auf „1" und bei Unterschreiten einer Aus-
schaltschwelle wieder auf „0" gesetzt. Das Verhalten des Ausgangsobjekts ist invertierbar.
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS Text
Sende EIN wenn
größer gleich
Sende AUS wenn
kleiner
Ausgang invertieren
■
■
Tabelle 88: Einstellungen – Formatwandler: „1 Bit Wert 0 – 255 => 1 Bit"

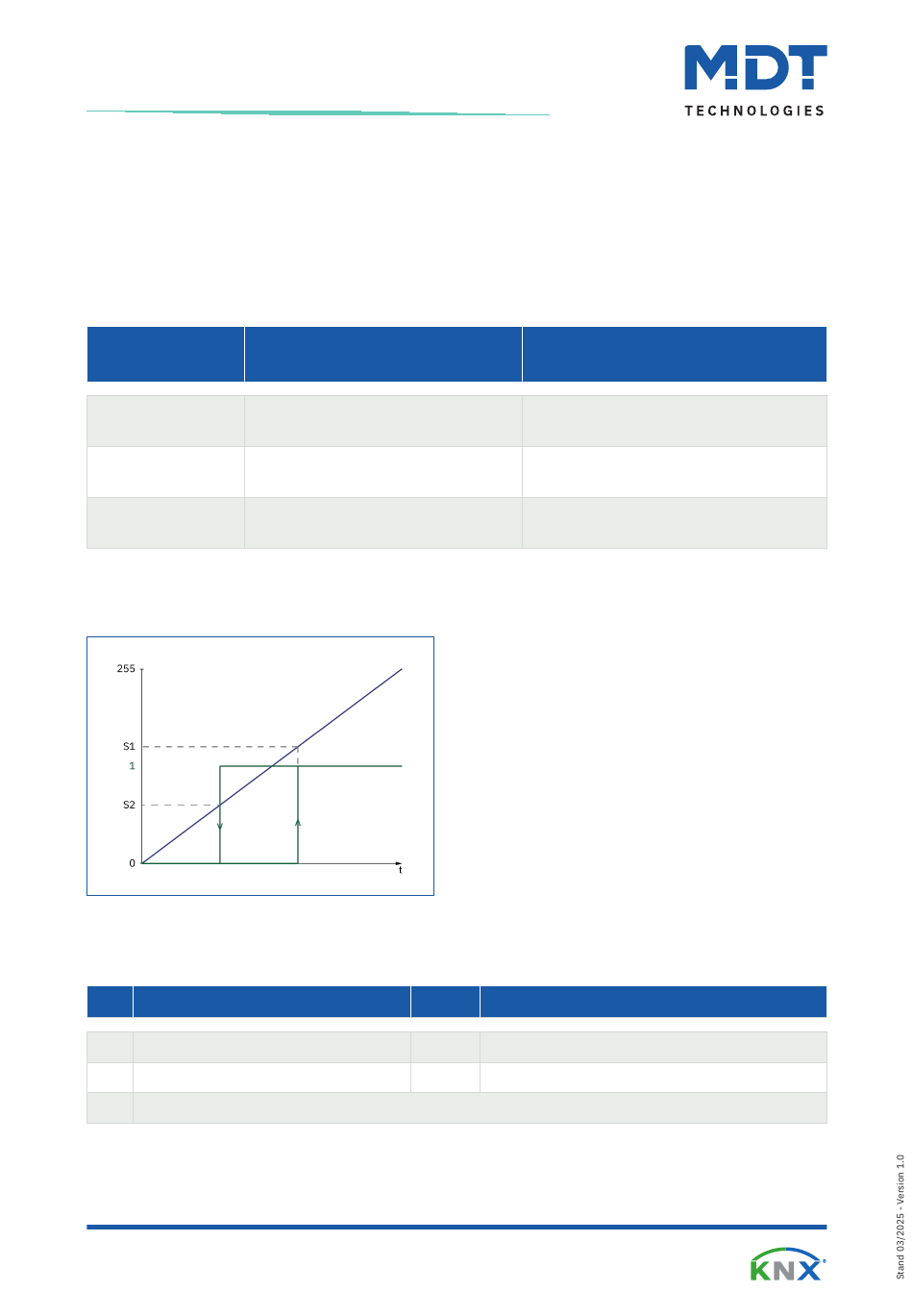

Das folgende Diagramm zeigt das Verhalten des Ausgangsobjektes (grün) im Verhältnis zum Eingangsob-
jekt (blau):
Abbildung 8: Diagramm – Formatwandler – „1 Byte Wert 0 – 255 => 1 Bit"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Formatwandler Eingang
4
F1: – Formatwandler Ausgang
+10
nächste Funktion
Tabelle 89: Kommunikationsobjekte – Formatwandler: „1 Bit Wert 0 – 255 => 1 Bit"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
0 ... 255
[0]
0 ... 255
[0]
nein
ja
Länge
1 Byte
1 Bit
Schaltschwelle bei dessen erreichen das
Ausgangobjekt eine „1" überträgt.
Schaltschwelle bei dessen unterschreiten
das Ausgangsobjekt eine „0" überträgt.
Kehrt den Wert des Ausgangs um.
„0 → 1"; „1 → 0"
S1: Sende EIN wenn größer gleich
S2: Sende AUS wenn kleiner
Verwendung
Eingangsobjekt
Ausgangsobjekt
82 / 118
Kommentar
