Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]

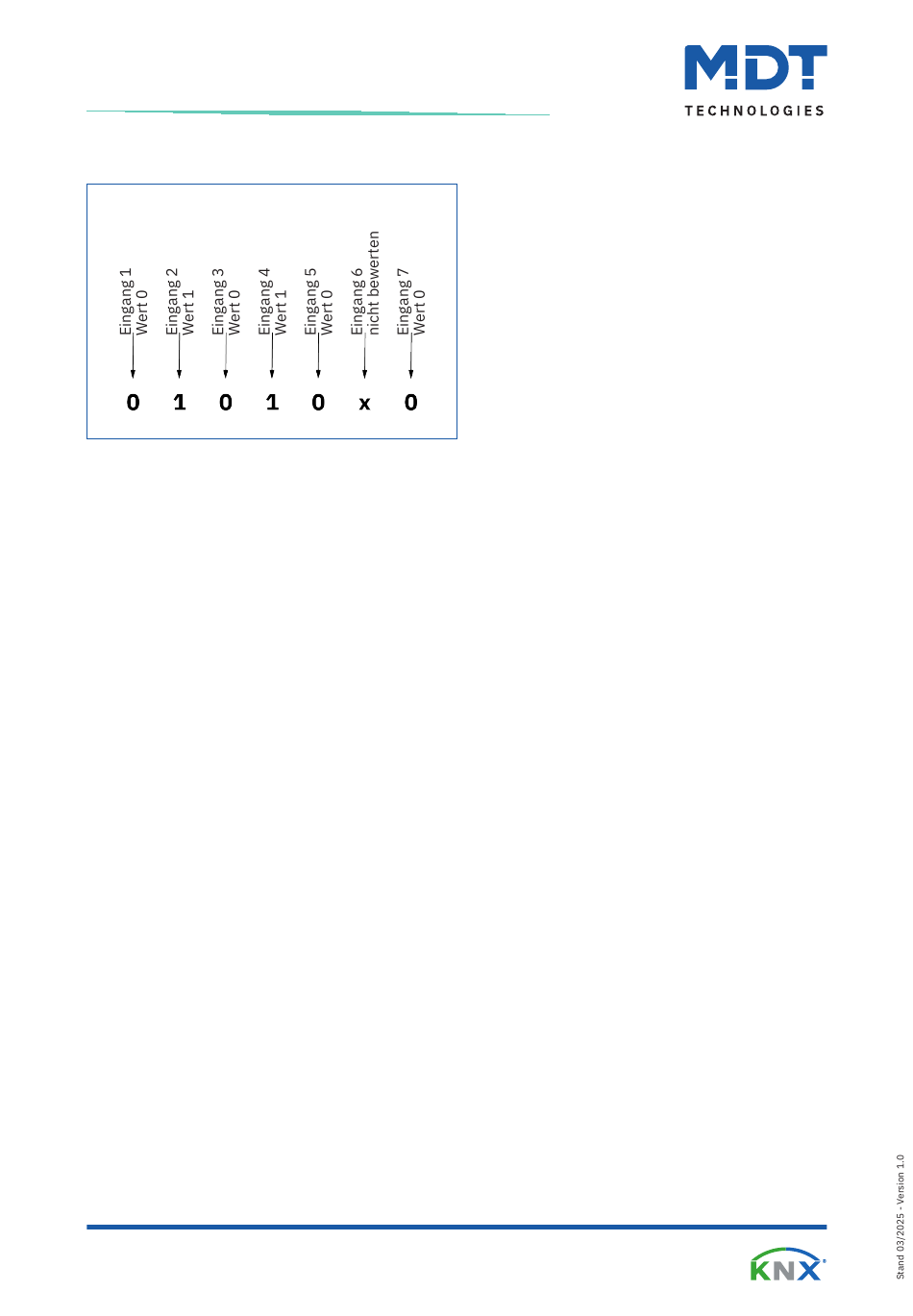

Abbildung 7: Szenensteuerung – Auflösung des Bedienfeldes
Das Ergebnis der Verknüpfung wird in ein Ausgangsobjekt geschrieben. Dieses Objekt kann ein 1 Bit Wert
oder einen 1 Byte Wert mit vordefiniertem Inhalt sein. Welcher Wert durch die Erfüllung einer Bedingung
gesendet wird,
ist in dem Parameter „Ausgangswert wenn Wahr" jeder einzelnen Bedingung festgelegt.
Das Ausgangobjekt wird über eine „Sendebedingung" bei einer „Änderung am Ausgang" oder „bei Ein-
gangstelegramm" in der aktuellen Verknüpfung gesendet. Des Weiteren kann selektiert werden, welche
Eingänge ein Senden des Ausgangsobjektes verursachen.
Über die Funktion „Sperre/Freigabe"
Eingangsobjekte für „Eingang 1" bis „Eingang 7", über das Ausgangsobjekt ausgegeben werden.
Sendeverzögerung / zyklisches Senden
Die Sendeverzögerung kann genutzt werden um den Ausgang zu entprellen. Der Ausgang wird nur dann
gesendet, wenn die Bedingung sich während der Verzögerungszeit nicht verändert.
Verhalten bei Reset / Busausfall
Nach einem Reset oder Busausfall können die Eingangsobjekte abgefragt werden.
Je nach Einstellung wird das Ausgangsobjekt erst gesendet, wenn alle Eingänge gültig belegt sind.
Eine Vorbelegung der Eingänge bis zum Erhalt der Eingangstelegramme ist möglich.
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Bedingung 1 bis Bedingung 8
In das Feld Bedingung 1 (... 8) wird eine 7 stellige
Ziffernfolge eingetragen. Die erste Stelle der
Ziffernfolge bezieht sich auf Eingang 1, die zweite
Stelle auf Eingang 2 usw.
Gültige Werte sind „0" für „Wert 0", „1" für „Wert
1" sowie „X" für „keine Auswertung".
Die Priorität der Eingänge geht von Eingang 1
(höchste Priorität) zu Eingang 7 (niedrigste
Priorität).
kann bei aktivierter Sperre ein vordefinierter Wert, unabhängig der
58 / 118
