Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
5.11.17 Einstellungen bei „2 Byte Gleitkomma => 1 Bit"
Mit dieser Funktion wird ein Schwellwertschalter mit Ausschalthysterese erstellt. Bei Erreichen eines
einstellbaren Wertes wird das Ausgangsobjekt mit „1", bei Unterschreiten eines anderen Wertes wieder
auf „0" beschrieben. Das Verhalten des Ausgangsobjektes ist invertierbar.
Die folgende Tabelle zeigt die verfügbaren Einstellungen:
ETS Text
Sende EIN wenn
größer gleich
Sende AUS wenn
kleiner
Ausgang invertieren
■
■
Tabelle 104: Einstellungen – Formatwandler: „2 Byte Gleitkomma => 1 Bit"

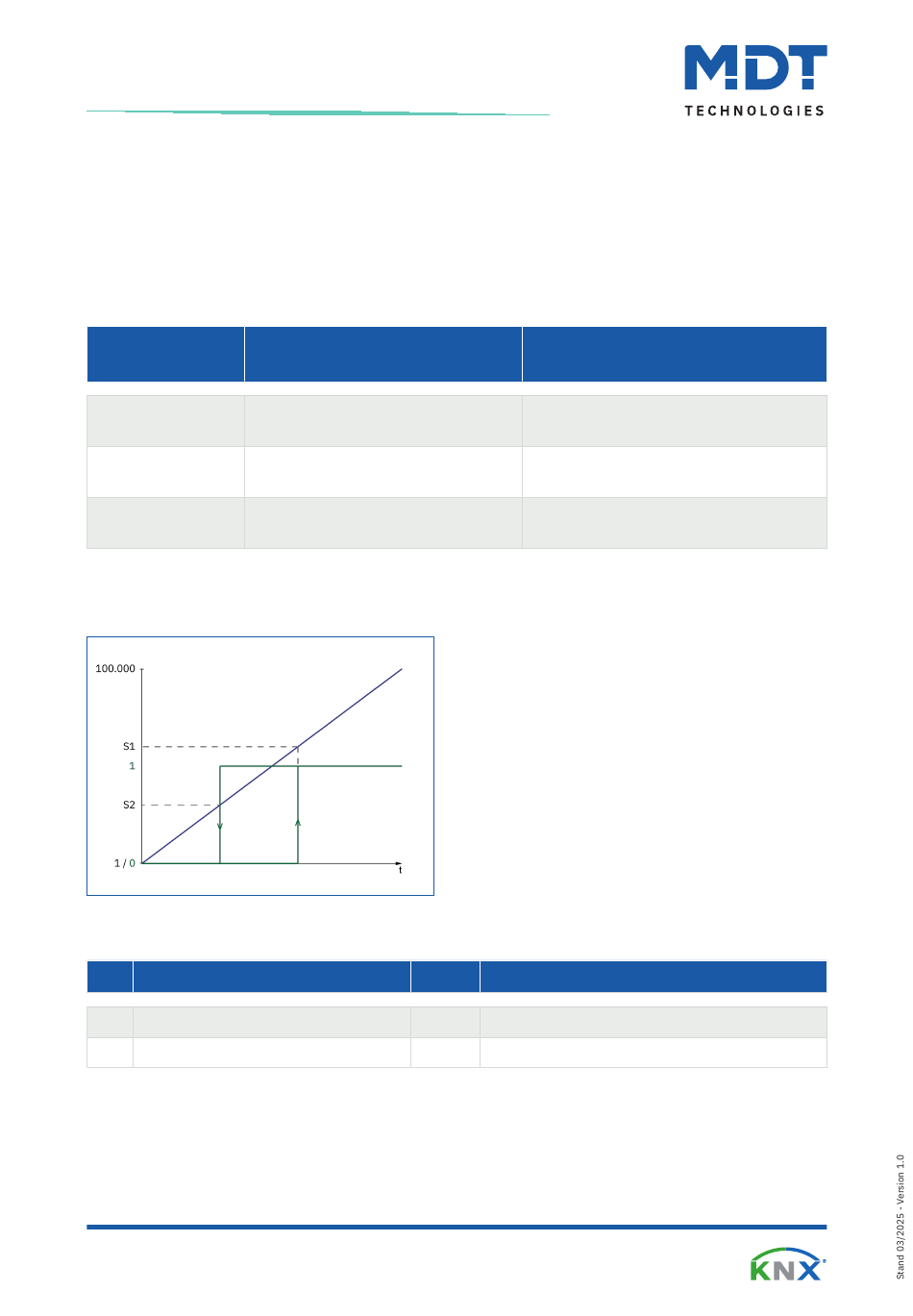

Das folgende Diagramm zeigt das Verhalten des Ausgangsobjektes (grün) im Verhältnis zum Eingangsob-
jekt (blau):
Abbildung 13: Diagramm – Formatwandler – „2 Byte Gleitkomma => 1 Bit"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr.
Name/Objektfunktion
0
F1: – Formatwandler Eingang
4
F1: – Formatwandler Ausgang
Tabelle 105: Kommunikationsobjekte – Formatwandler: „2 Byte Gleitkomma => 1 Bit"
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
1 ... 100.000
[1]
1 ... 100.000
[1]
nein
ja
Länge
2 Byte
1 Bit
Schaltschwelle bei dessen Erreichen auf
„1" geschaltet wird.
Schaltschwelle bei dessen Unterschreiten
auf „0" geschaltet wird.
Kehrt den Wert des Ausgangs um.
„0 → 1"; „1 → 0"
S1: Sende EIN wenn größer gleich.
S2: Sende AUS wenn kleiner.
Verwendung
Eingangsobjekt
Ausgangsobjekt
