Technisches Handbuch
KNX Logikmodul [SCN-LOG1.02]
ETS Text
Hysteresewert
Vergleichswert
Funktion 2
Funktion 2
■
■
■
Die Einstellmöglichkeiten von Funktion 2 entsprechen denen von Funktion 1
Sendebedingung
■
Ausgang Inver-
■
tieren
■
Sperre/Freigabe
■
■
■
Eingänge nach
■
Reset abfragen
■
Tabelle 116: Einstellungen – Temperatur-/ Wertevergleicher
Hysteresewert
Die Ein-/ Ausschaltdifferenz wird zur Hälfte vom Vergleichswert abgezogen und zur Hälfte auf den Ver-
gleichswert aufgeschlagen.
Beispiel:

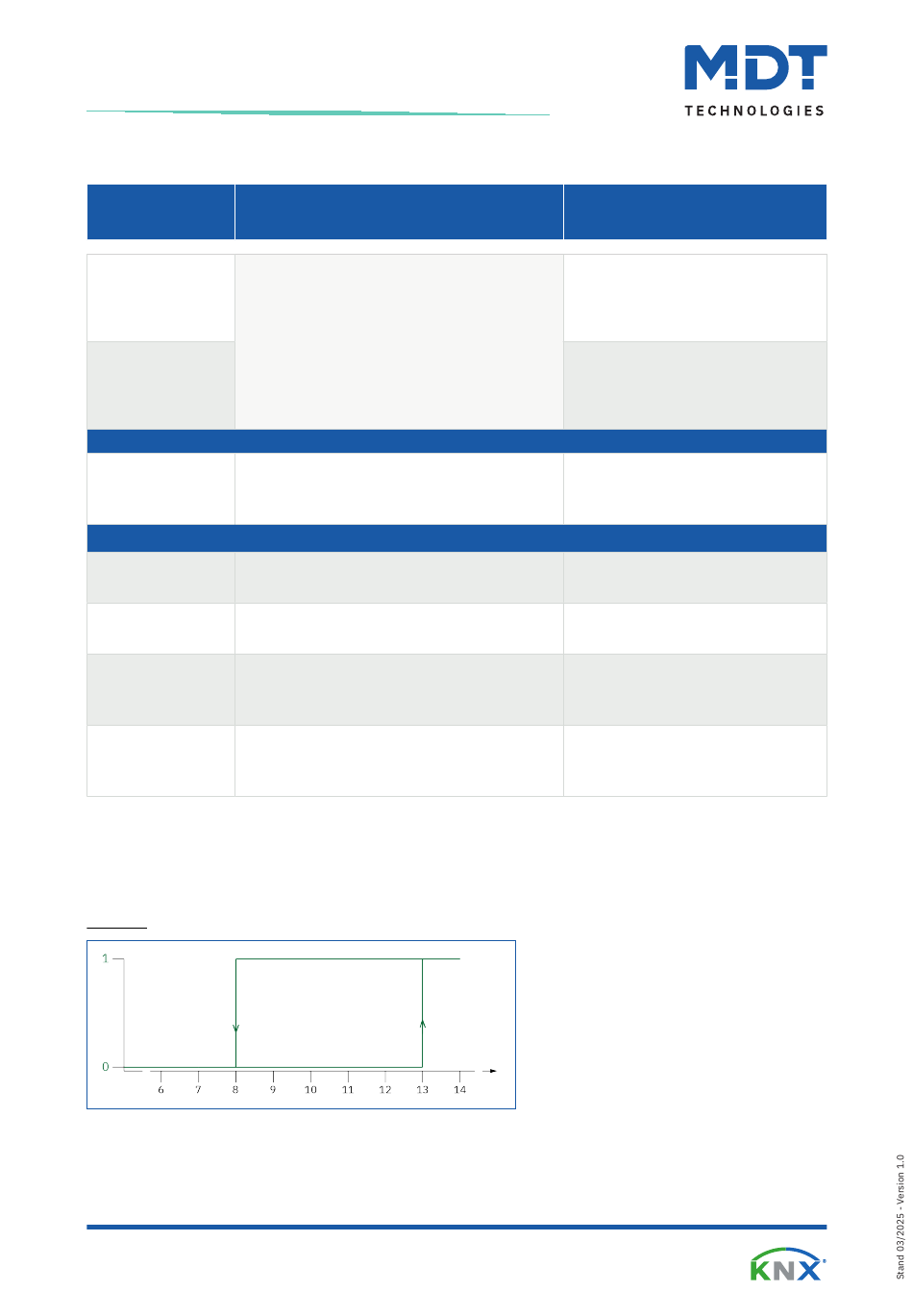

Abbildung 16: Diagramm – Temperatur-/ Wertevergleicher: Schalthysterese
MDT technologies GmbH · Papiermühle 1 · 51766 Engelskirchen · Germany
Telefon: +49 (0) 2263 880 · knx@mdt.de · www.mdt.de
Wertebereich
[Standardwert]
0 ... 255
0 ... 100 %
0 ... 65535
-32768 ... 32767
-670760 ... 670760
0 ... 4294967295
-2147483648 ... 2147483647
-3,4E + 38 ... 3,4E + 38
nicht aktiv
UND-Verknüpfung mit Funktion 1
ODER-Verknüpfung mit Funktion 1
bei Änderung Ausgang
bei Eingangstelegramm
nicht aktiv
aktiv
nicht aktiv
Sperre bei Wert 1
Freigabe bei Wert 1
nicht aktiv
aktiv
Kommentar
Differenzwert zwischen Einschalt-
punkt und Ausschaltpunkt.
Wertebereich gem. Datenpunkttyp.
Vergleichswert zum Vergleich in der
ausgewählten Funktion.
Wertebereich gem. Datenpunkttyp.
Legt fest, ob ein 2. Vergleich statt-
findet.
Bedingung wann das Ausgangs-
objekt übertragen wird.
Kehrt den Wert des Ausgangs um.
„0 → 1"; „1 → 0"
Einstellung ob, und wann der Wert
„1" die Funktion sperrt oder freigibt.
Legt fest, ob alle Eingänge nach
einem Busausfall neu abgefragt
werden.
Unterfunktion: Dezimalwert (0...255)
Vergleiche: Wert 1 > Vergleichswert
Hysterese: 4
Vergleichswert: 10
102 / 118
