5.11.14 Einstellungen bei „3 x 1 Byte => 3 Byte"
Mit dieser Funktion kann aus 3 Objekten mit der Länge 1 Byte ein 3 Byte Objekt erzeugt werden. Hierzu
wird das Bitmuster wie folgt aufgebaut:
„Formatwandler Wert 1 Eingang" „Formatwandler Wert 2 Eingang" „Formatwandler Wert 3 Eingang".
Diese Funktion kann genutzt werden, um aus 3 Dezimalwerten (0-255) einen 3 Byte RGB Wert zu
erzeugen.
Erklärung:
Der Wert im Eingangsobjekt „Formatwandler Wert 1 Eingang" lautet „53" (Hex: 35).
Der Wert im Eingangsobjekt „Formatwandler Wert 2 Eingang" lautet „202" (Hex CA).
Der Wert im Eingangsobjekt „Formatwandler Wert 3 Eingang" lautet „148" (Hex 94).
Hieraus folgt für Ausgangsobjekt der Wert 3.525.268 (Hex 35 CA 94).

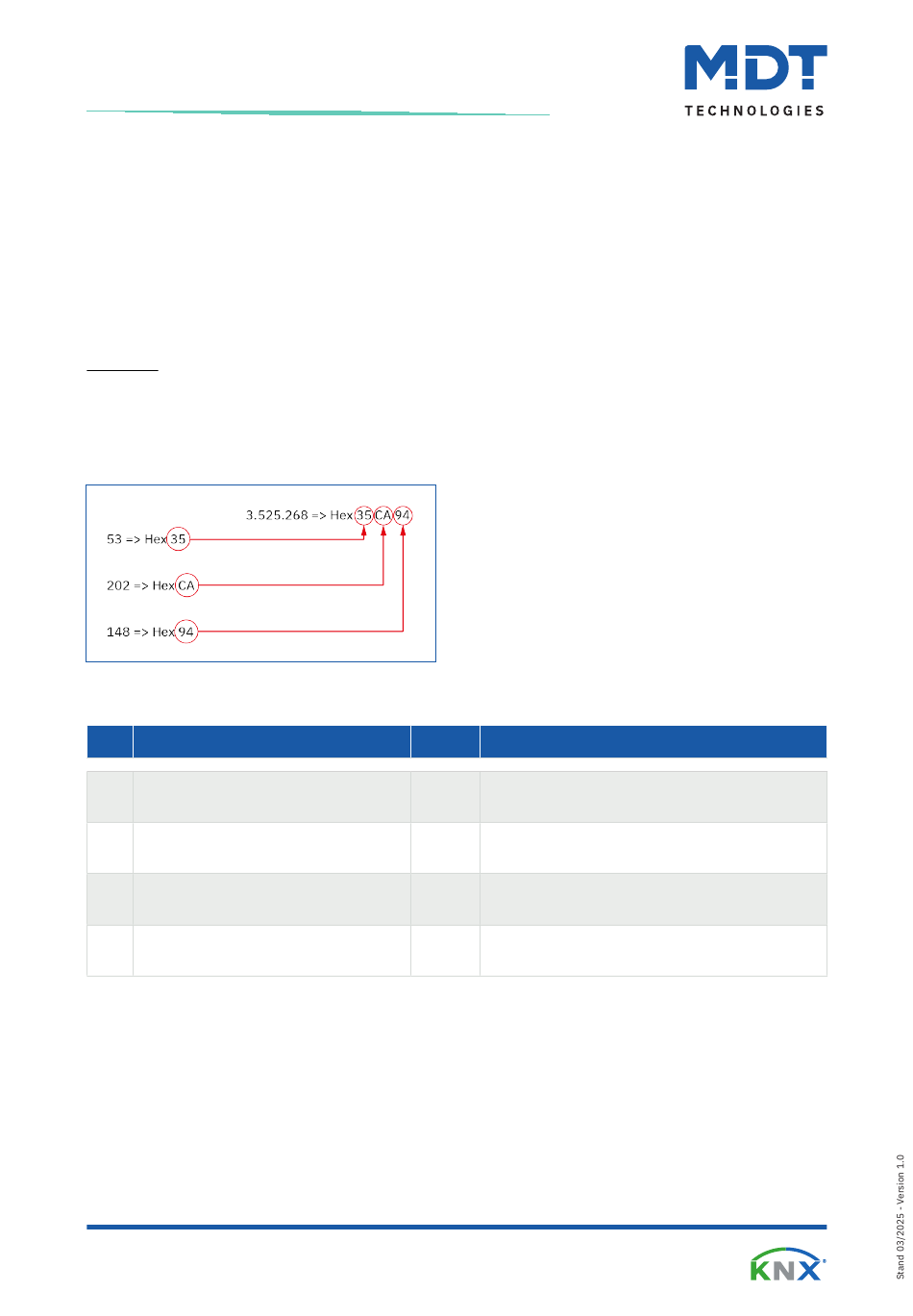

Abbildung 10: Formatwandler – „3 x 1 Byte => 3 Byte"
Die nachfolgende Tabelle zeigt die dazugehörigen Kommunikationsobjekte:
Nr. Name/Objektfunktion
0 F1: – Formatwandler Wert 1 Eingang
1 F1: – Formatwandler Wert 2 Eingang
2 F1: – Formatwandler Wert 3 Eingang
4 F1: – Formatwandler Ausgang
Tabelle 100: Kommunikationsobjekte – Formatwandler: „3 x 1 Byte => 3 Byte"
