zobrazenie stavu

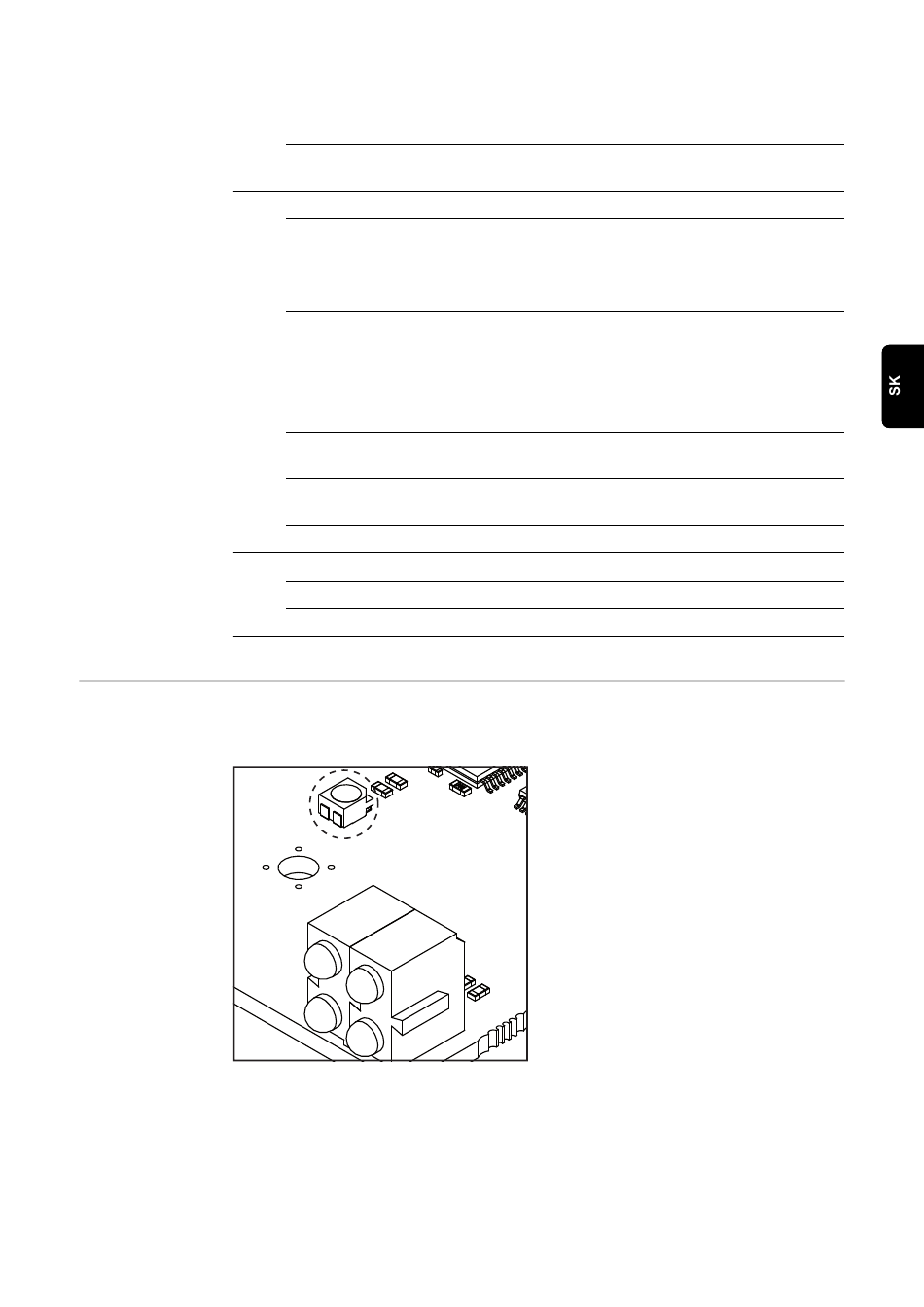

Na zobrazenie stavu Anybus-S slúži LED dióda na povrchu modulu Anybus-S ProfiBus.
Anybus S
Na zobrazení stavu Anybus-S sa zobrazujú nasledujúce chyby a stavy:
bliká 1 x
on-line, STOP
nazeleno
-
vytvorilo sa spojenie s IO Controllerom
-
IO Controller nie je v prevádzke
vyp.
off-line
-
bez spojenia s IO Controllerom
svieti nazeleno
zbernicový modul inicializovaný, bez chyby
bliká 1 x
diagnostické údaje k dispozícii
nazeleno
bliká 2 x
identifikácia zbernicového modulu Anybus S
nazeleno
bliká 1 x
chyba konfigurácie
načerveno
-
príliš veľa zbernicových modulov / podradené moduly
-
príliš veľké vstupy/výstupy z konfigurácie IO Control-
lera
-
konfigurácia sa nezhoduje (žiadny modul, nesprávny
modul)
bliká 3 x
nepriradený žiadny názov stanice alebo žiadna IP adresa
načerveno
bliká 4 x
interná chyba
načerveno
vyp.
vypnuté alebo neinicializované
svieti nazeleno
vytvorilo sa spojenie s portom 2
bliká nazeleno
prijem / prenos údajov na porte 2
vyp.
bez spojenia s portom 2 alebo zariadenie je vypnuté
zobrazenie stavu svieti načerveno
interná chyba alebo prevádzka v režime
Bootloader
zobrazenie stavu svieti načerveno, 1 Hz
chyba v konfiguračnej pamäti RAM
zobrazenie stavu svieti načerveno, 2 Hz
chyba v ASIC alebo FLASH
zobrazenie stavu svieti načerveno, 4 Hz
chyba v DPRAM
zobrazenie stavu bliká nazeleno, 2 Hz
zbernicový modul neinicializovaný
zobrazenie stavu bliká nazeleno, 1 Hz
zbernicový modul inicializovaný, riadna
prevádzka
167
