Branchement AB
REMARQUE!
Profinet
Aussi longtemps que l'interface robot est connectée au LocalNet, le mode de ser-
vice « Mode 2 temps » reste automatiquement sélectionné (affichage : Mode de
service Mode 2 temps).
Vous trouverez des informations plus détaillées concernant le mode de soudage « Mode
2 temps spécial pour interface robot » dans les chapitres « Soudage MIG/
MAG » et « Paramètres Mode de service » des instructions de service de la source de
courant.

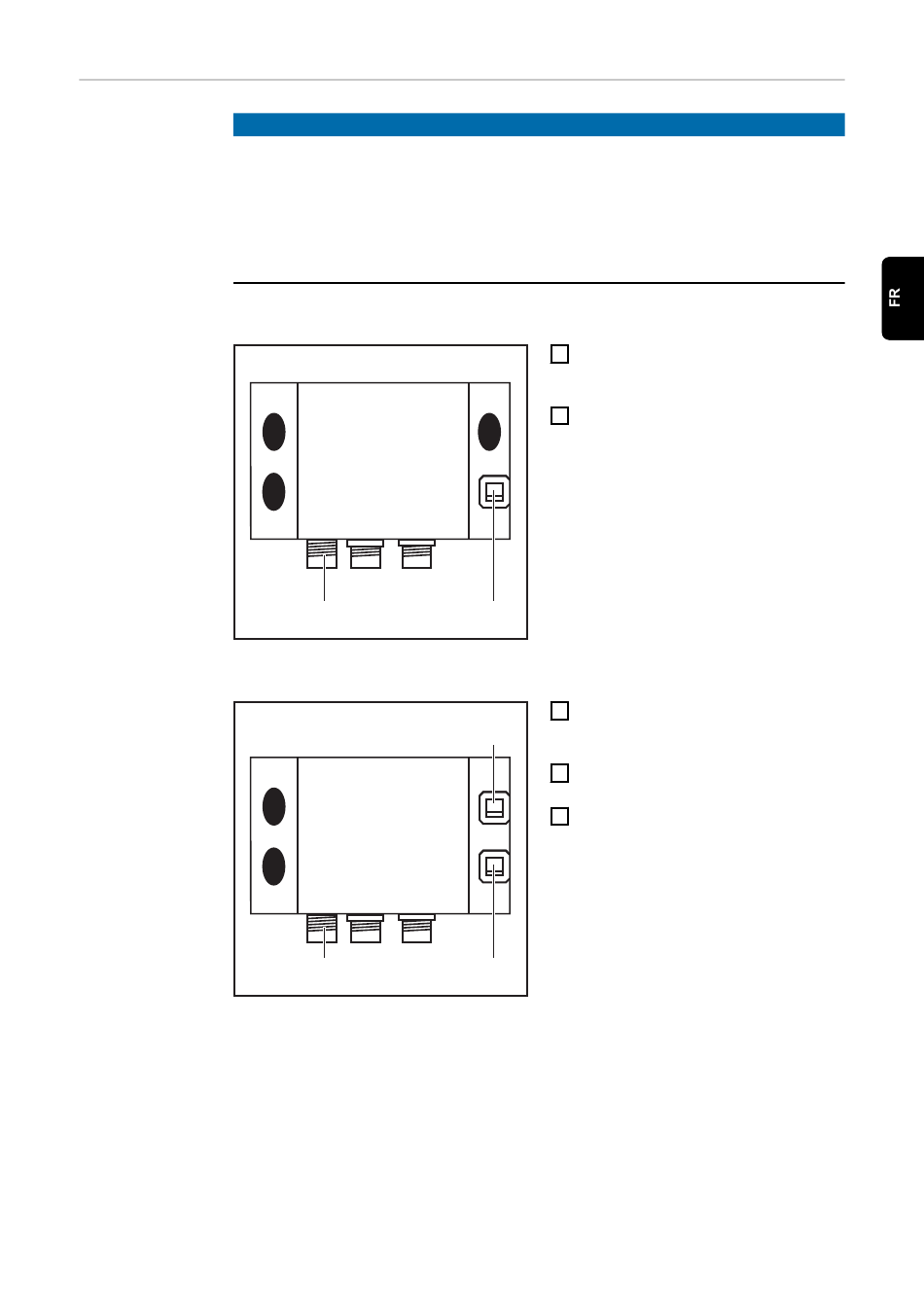

Branchement de l'interface AB Profinet RT
Branchement de l'interface AB Profinet IRT
(2)
(1)
(3)
(1) (2)
Raccorder la prise LocalNet du fais-
1
ceau de liaison intermédiaire au con-
necteur LocalNet (1).
Raccorder le câble de données Profi-
2
net au connecteur Ethernet RJ 45 (2).
Raccorder la prise LocalNet du fais-
1
ceau de liaison intermédiaire au con-
necteur LocalNet (1).
Raccorder le câble de données Profi-
2
net au connecteur Ethernet RJ 45 (2).
Le cas échéant, raccorder d'autres
3
usagers du réseau avec le câble de
données au connecteur Ethernet RJ
45 (2).
