- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung RI FB PRO/i Ersatzteilliste Roboter-Option 42,0426,0217,DE 007-24092019 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
- Seite 3 Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit am Einsatzort des Produktes.
-
Seite 5: Inhaltsverzeichnis
Roboter-Interface installieren........................ DIP-Schalter............................... Allgemeines ............................Beispiel: Knotenadresse / IP-Adresse einstellen .................. Interfacedesigner ............................Allgemeines ............................Hinweise zur Spannungsversorgung des Roboter-Interfaces..............Hinweise zur Spannungsversorgung des Interfaces................Fehlerdiagnose ............................Sicherheit .............................. LEDs am Print des Roboter-Interfaces ....................Anhang Ersatzteilliste: RI FB PRO/i ........................ -
Seite 7: Allgemeines

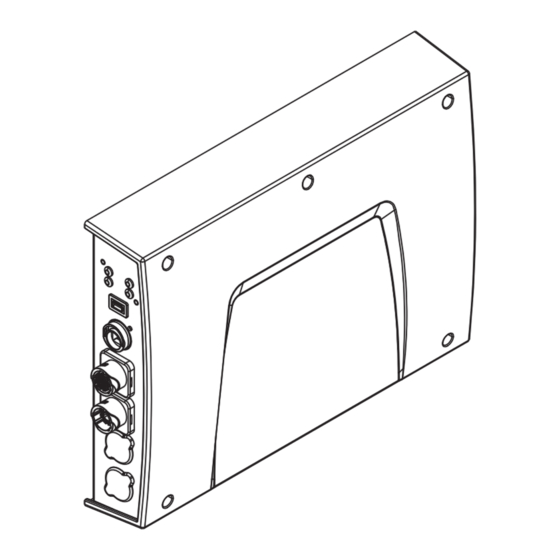

Schwerwiegende Personen- und Sachschäden können die Folge sein ► Über das Interface keine sicherheitsrelevanten Signale übertragen. Gerätekonzept Das Roboter-Interface RI FB PRO/i dient als Schnittstelle zwischen der Stromquelle und standardisierten Busmodulen für verschiedenste Kommunikationsprotokolle. (beispiels- weise Profibus, ProfiNet IO, DeviceNet, CANopen, ...) Die Montage des Roboter-Interfaces auf die Stromquelle kann entweder bereits werkssei- tig durch den Hersteller oder nachträglich durch entsprechend geschultes Fachpersonal... -
Seite 8: Lieferumfang
Lieferumfang Umgebungsbe- VORSICHT! dingungen Gefahr durch unzulässige Umgebungsbedingungen. Schwere Geräteschäden können die Folge sein. ► Das Gerät nur bei den nachfolgend angegebenen Umgebungsbedingungen lagern und betreiben. Temperaturbereich der Umgebungsluft: beim Betrieb: -10 °C bis +40 °C (14 °F bis 104 °F) bei Transport und Lagerung: -20 °C bis +55 °C (-4 °F bis 131 °F) Relative Luftfeuchtigkeit: bis 50 % bei 40 °C (104 °F) -
Seite 9: Anschlüsse Und Anzeigen Am Roboter-Interface
Anschlüsse und Anzeigen am Roboter-Interface Allgemeines Auf Grund von kundenspezifischen Anforderungen können Anschlüsse an Ihrem Gerät verfügbar sein, die in dieser Bedienungsanleitung nicht beschrieben sind oder umgekehrt. Auf die Grundfunktionen des Gerätes hat dies jedoch keinen Einfluss. Anschlüsse für Anschluss USB die Stromquelle und Systemkom- Anschluss Ethernet... -
Seite 10: Anzeigen Am Interface
Beispiel Konfiguration ProfiNet IO, Ethernet/IP-2P, ...: Anschlüsse des jeweiligen Bus- moduls Die Anschlüsse des Busmoduls werden werksseitig zur Außensei- te des Roboter-Interfaces geführt. Der Kabelbaum der Roboter- Steuerung kann direkt an der Au- ßenseite des Roboter-Interfaces angeschlossen werden. Anzeigen am In- (1) LED Heartbeat terface Staus... -
Seite 11: Installation Variante 1: Busmodul Installieren, Roboter-Interface Installieren
Installation Variante 1: Busmodul installieren, Robo- ter-Interface installieren Sicherheit WARNUNG! Gefahr durch elektrischen Strom. Schwere Verletzungen oder Tod können die Folge sein. ► Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschalten und vom Stromnetz trennen. ► Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern. ►... -
Seite 12: Roboter-Interface Montieren Und An Die Stromquelle Anschließen
Roboter-Interfa- ce montieren und an die Stromquel- le anschließen... -
Seite 13: Installation Variante 2: Roboter-Interface Mit Eingebautem Busmodul Installieren
Installation Variante 2: Roboter-Interface mit einge- bautem Busmodul installieren Sicherheit WARNUNG! Gefahr durch elektrischen Strom. Schwere Verletzungen oder Tod können die Folge sein. ► Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ausschalten und vom Stromnetz trennen. ► Alle beteiligten Geräte und Komponenten gegen Wiedereinschalten sichern. ►... -
Seite 15: Dip-Schalter
DIP-Schalter Allgemeines Abhängig vom verwendeten Busmodul, kann der DIP-Schalter im Innenraum des Roboter-Interfaces zum Einstellen der Kno- tenadresse / IP-Adresse verwendet wer- den. Beispiel: Knote- DIP-Schalter Die Knotenadresse / IP-Adresse wird mit nadresse / IP-Ad- den Positionen 1 bis 6 des DIP-Schalters 8 7 6 5 4 3 2 1 Knotenadresse resse einstellen... -
Seite 16: Interfacedesigner
Interfacedesigner Allgemeines In Verbindung mit dem Roboter-Interface RI FB PRO/i steht auch der Interfacedesigner zur Verfügung. Der Interfacedesigner dient zur Anpassung des Prozessimages an kundenspezifische An- forderungen und beinhaltet Funktionen wie etwa: Änderung von Signalbezeichnungen Herstellung von logischen Verknüpfungen Veränderung der Prozessdatenbreite Voraussetzungen für die Verwendung des Interfacedesigners:... -
Seite 17: Hinweise Zur Spannungsversorgung Des Roboter-Interfaces
Hinweise zur Spannungsversorgung des Roboter- Interfaces Hinweise zur Spannungsver- sorgung des In- terfaces Werksseitig wird das Interface über den Stecker X19 (1) mit +24 V DC versorgt Verfügt das Interface über Anschlüsse zur externen Spannungsversorgung, sind die- se Anschlüsse mit dem Stecker X20 (2) oder X27 (3) verbunden, worüber das Interfa- ce mit +24 V DC versorgt wird Das Interface kann parallel über die Stecker X19, X20 und X27 mit Spannung versorgt werden. -
Seite 18: Fehlerdiagnose
Fehlerdiagnose Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Beginn der Arbeiten alle beteiligten Geräte und Komponenten ► ausschalten ► vom Stromnetz trennen ► gegen Wiedereinschalten sichern. Nach dem Öffnen des Gerätes mit Hilfe eines geeigneten Messgerätes sicherstellen, dass elektrisch geladene Bauteile (z.B. - Seite 19 Übertragungsgeschwindigkeit 10 MegaBit LED LINK leuchtet orange Übertragungsgeschwindigkeit 100 MegaBit Übertragungsgeschwindigkeit 10 MegaBit LED LINK leuchtet orange Übertragungsgeschwindigkeit 100 MegaBit Übertragungsgeschwindigkeit 10 MegaBit LED LINK leuchtet orange Übertragungsgeschwindigkeit 100 MegaBit Übertragungsgeschwindigkeit 10 MegaBit LED ACTIVITY leuchtet orange ein Kabel ist am Stecker X7 angesteckt leuchtet/blinkt grün Datenübertragung aktiv LED ACTIVITY...
-
Seite 21: Anhang
Anhang... -
Seite 22: Ersatzteilliste: Ri Fb Pro/I
Ersatzteilliste: RI FB PRO/i RI FB PRO/i Basic 4,044,015... - Seite 24 FRONIUS INTERNATIONAL GMBH Froniusstraße 1, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
