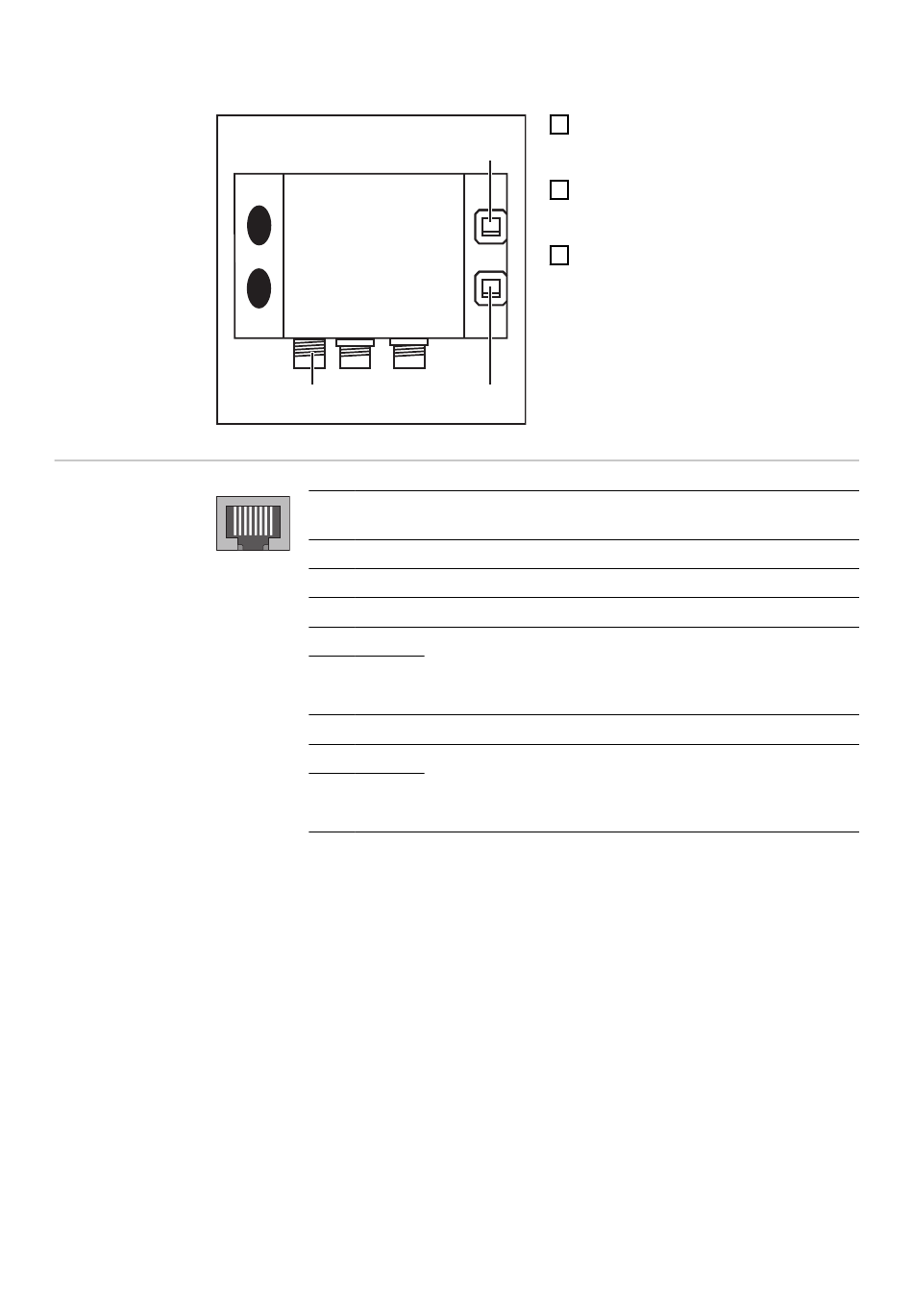

Branchement de l'interface AB Profinet IRT FO
Affectation pour
le connecteur
EtherNet RJ 45
110
(1)
Bro Signal
che
1 TD+
1 8
2 TD-
3 RD+
4 -
5 -
6 RD-
7 -
8 -
Raccorder la prise LocalNet du fais-
1
ceau de liaison intermédiaire au con-
(3)
necteur LocalNet (1).
Raccorder le câble de données Profi-
2
net au connecteur Ethernet SCRJ-
MM-C (2).
Le cas échéant, raccorder d'autres
3
usagers du réseau avec le câble de
données au connecteur Ethernet
SCRJ-MM-C (3).
(2)
Remarque
-
-
-
Normalement inutilisées ; pour garantir l'intégrité du
signal, ces broches sont reliées entre elles et arrivent à
leur terme par un circuit de filtration au niveau du conduc-
teur de terre (PE).
-
Normalement inutilisées ; pour garantir l'intégrité du
signal, ces broches sont reliées entre elles et arrivent à
leur terme par un circuit de filtration au niveau du conduc-
teur de terre (PE).
