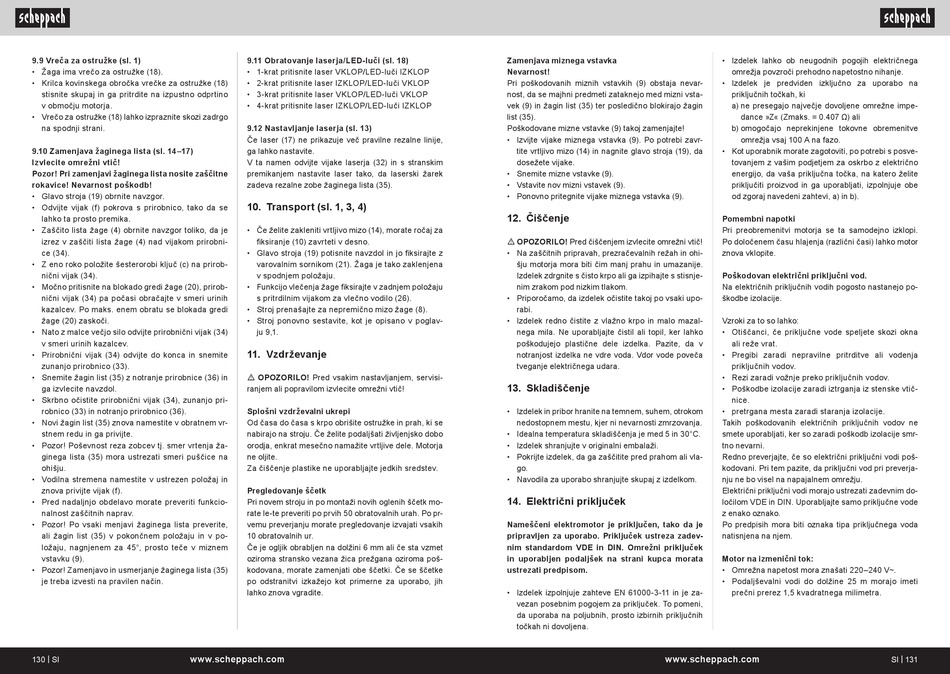

9.9 Vreča za ostružke (sl. 1)
• Žaga ima vrečo za ostružke (18).
• Krilca kovinskega obročka vrečke za ostružke (18)
stisnite skupaj in ga pritrdite na izpustno odprtino
v območju motorja.
• Vrečo za ostružke (18) lahko izpraznite skozi zadrgo
na spodnji strani.
9.10 Zamenjava žaginega lista (sl. 14–17)
Izvlecite omrežni vtič!
Pozor! Pri zamenjavi žaginega lista nosite zaščitne
rokavice! Nevarnost poškodb!
• Glavo stroja (19) obrnite navzgor.
• Odvijte vijak (f) pokrova s prirobnico, tako da se
lahko ta prosto premika.
• Zaščito lista žage (4) obrnite navzgor toliko, da je
izrez v zaščiti lista žage (4) nad vijakom prirobni-
ce (34).
• Z eno roko položite šesterorobi ključ (c) na prirob-
nični vijak (34).
• Močno pritisnite na blokado gredi žage (20), prirob-
nični vijak (34) pa počasi obračajte v smeri urinih
kazalcev. Po maks. enem obratu se blokada gredi
žage (20) zaskoči.
• Nato z malce večjo silo odvijte prirobnični vijak (34)
v smeri urinih kazalcev.
• Prirobnični vijak (34) odvijte do konca in snemite
zunanjo prirobnico (33).
• Snemite žagin list (35) z notranje prirobnice (36) in
ga izvlecite navzdol.
• Skrbno očistite prirobnični vijak (34), zunanjo pri-
robnico (33) in notranjo prirobnico (36).
• Novi žagin list (35) znova namestite v obratnem vr-
stnem redu in ga privijte.
• Pozor! Poševnost reza zobcev tj. smer vrtenja ža-
ginega lista (35) mora ustrezati smeri puščice na
ohišju.
• Vodilna stremena namestite v ustrezen položaj in
znova privijte vijak (f).
• Pred nadaljnjo obdelavo morate preveriti funkcio-
nalnost zaščitnih naprav.
• Pozor! Po vsaki menjavi žaginega lista preverite,
ali žagin list (35) v pokončnem položaju in v po-
ložaju, nagnjenem za 45°, prosto teče v miznem
vstavku (9).
• Pozor! Zamenjavo in usmerjanje žaginega lista (35)
je treba izvesti na pravilen način.
130 | SI www.scheppach.com
9.11 Obratovanje laserja/LED-luči (sl. 18)
• 1-krat pritisnite laser VKLOP/LED-luči IZKLOP
• 2-krat pritisnite laser IZKLOP/LED-luči VKLOP
• 3-krat pritisnite laser VKLOP/LED-luči VKLOP
• 4-krat pritisnite laser IZKLOP/LED-luči IZKLOP
9.12 Nastavljanje laserja (sl. 13)
Če laser (17) ne prikazuje več pravilne rezalne linije,
ga lahko nastavite.
V ta namen odvijte vijake laserja (32) in s stranskim
premikanjem nastavite laser tako, da laserski žarek
zadeva rezalne zobe žaginega lista (35).
10. Transport (sl. 1, 3, 4)
• Če želite zakleniti vrtljivo mizo (14), morate ročaj za
fiksiranje (10) zavrteti v desno.
• Glavo stroja (19) potisnite navzdol in jo fiksirajte z
varovalnim sornikom (21). Žaga je tako zaklenjena
v spodnjem položaju.
• Funkcijo vlečenja žage fiksirajte v zadnjem položaju
s pritrdilnim vijakom za vlečno vodilo (26).
• Stroj prenašajte za nepremično mizo žage (8).
• Stroj ponovno sestavite, kot je opisano v poglav-
ju 9,1.
11. Vzdrževanje
m OPOZORILO! Pred vsakim nastavljanjem, servisi-
ranjem ali popravilom izvlecite omrežni vtič!
Splošni vzdrževalni ukrepi
Od časa do časa s krpo obrišite ostružke in prah, ki se
nabirajo na stroju. Če želite podaljšati življenjsko dobo
orodja, enkrat mesečno namažite vrtljive dele. Motorja
ne oljite.
Za čiščenje plastike ne uporabljajte jedkih sredstev.
Pregledovanje ščetk
Pri novem stroju in po montaži novih oglenih ščetk mo-
rate le-te preveriti po prvih 50 obratovalnih urah. Po pr-
vemu preverjanju morate pregledovanje izvajati vsakih
10 obratovalnih ur.
Če je ogljik obrabljen na dolžini 6 mm ali če sta vzmet
oziroma stransko vezana žica prežgana oziroma poš-
kodovana, morate zamenjati obe ščetki. Če se ščetke
po odstranitvi izkažejo kot primerne za uporabo, jih
lahko znova vgradite.
Zamenjava miznega vstavka
Nevarnost!
Pri poškodovanih miznih vstavkih (9) obstaja nevar-
nost, da se majhni predmeti zataknejo med mizni vsta-
vek (9) in žagin list (35) ter posledično blokirajo žagin
list (35).
Poškodovane mizne vstavke (9) takoj zamenjajte!
• Izvijte vijake miznega vstavka (9). Po potrebi zavr-
tite vrtljivo mizo (14) in nagnite glavo stroja (19), da
dosežete vijake.
• Snemite mizne vstavke (9).
• Vstavite nov mizni vstavek (9).
• Ponovno pritegnite vijake miznega vstavka (9).
12. Čiščenje
m OPOZORILO! Pred čiščenjem izvlecite omrežni vtič!
• Na zaščitnih pripravah, prezračevalnih režah in ohi-
šju motorja mora biti čim manj prahu in umazanije.
Izdelek zdrgnite s čisto krpo ali ga izpihajte s stisnje-
nim zrakom pod nizkim tlakom.
• Priporočamo, da izdelek očistite takoj po vsaki upo-
rabi.
• Izdelek redno čistite z vlažno krpo in malo mazal-
nega mila. Ne uporabljajte čistil ali topil, ker lahko
poškodujejo plastične dele izdelka. Pazite, da v
notranjost izdelka ne vdre voda. Vdor vode poveča
tveganje električnega udara.
13. Skladiščenje
• Izdelek in pribor hranite na temnem, suhem, otrokom
nedostopnem mestu, kjer ni nevarnosti zmrzovanja.
• Idealna temperatura skladiščenja je med 5 in 30°C.
• Izdelek shranjujte v originalni embalaži.
• Pokrijte izdelek, da ga zaščitite pred prahom ali vla-
go.
• Navodila za uporabo shranjujte skupaj z izdelkom.
14. Električni priključek
Nameščeni elektromotor je priključen, tako da je
pripravljen za uporabo. Priključek ustreza zadev-
nim standardom VDE in DIN. Omrežni priključek
in uporabljen podaljšek na strani kupca morata
ustrezati predpisom.
• Izdelek izpolnjuje zahteve EN 61000-3-11 in je za-
vezan posebnim pogojem za priključek. To pomeni,
da uporaba na poljubnih, prosto izbirnih priključnih
točkah ni dovoljena.
www.scheppach.com
• Izdelek lahko ob neugodnih pogojih električnega
omrežja povzroči prehodno napetostno nihanje.
• Izdelek je predviden izključno za uporabo na
priključnih točkah, ki
a) ne presegajo največje dovoljene omrežne impe-
dance »Z« (Zmaks. = 0.407 Ω) ali
b) omogočajo neprekinjene tokovne obremenitve
omrežja vsaj 100 A na fazo.
• Kot uporabnik morate zagotoviti, po potrebi s posve-
tovanjem z vašim podjetjem za oskrbo z električno
energijo, da vaša priključna točka, na katero želite
priključiti proizvod in ga uporabljati, izpolnjuje obe
od zgoraj navedeni zahtevi, a) in b).
Pomembni napotki
Pri preobremenitvi motorja se ta samodejno izklopi.
Po določenem času hlajenja (različni časi) lahko motor
znova vklopite.
Poškodovan električni priključni vod.
Na električnih priključnih vodih pogosto nastanejo po-
škodbe izolacije.
Vzroki za to so lahko:
• Otiščanci, če priključne vode speljete skozi okna
ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja
priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtič-
nice.
• pretrgana mesta zaradi staranja izolacije.
Takih poškodovanih električnih priključnih vodov ne
smete uporabljati, ker so zaradi poškodb izolacije smr-
tno nevarni.
Redno preverjajte, če so električni priključni vodi poš-
kodovani. Pri tem pazite, da priključni vod pri preverja-
nju ne bo visel na napajalnem omrežju.
Električni priključni vodi morajo ustrezati zadevnim do-
ločilom VDE in DIN. Uporabljajte samo priključne vode
z enako oznako.
Po predpisih mora biti oznaka tipa priključnega voda
natisnjena na njem.
Motor na izmenični tok:
• Omrežna napetost mora znašati 220–240 V~.
• Podaljševalni vodi do dolžine 25 m morajo imeti
prečni prerez 1,5 kvadratnega milimetra.
