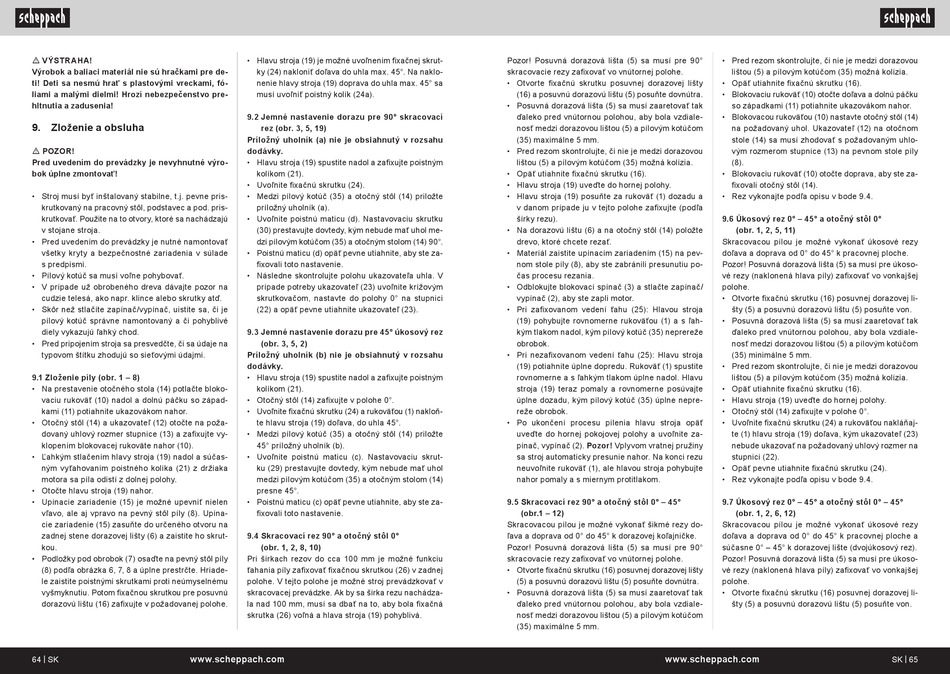

Scheppach HM140L Originalbetriebsanleitung Seite 33

m VÝSTRAHA!
Výrobok a baliaci materiál nie sú hračkami pre de-
ti! Deti sa nesmú hrať s plastovými vreckami, fó-
liami a malými dielmi! Hrozí nebezpečenstvo pre-
hltnutia a zadusenia!
9. Zloženie a obsluha
m POZOR!
Pred uvedením do prevádzky je nevyhnutné výro-
bok úplne zmontovať!
• Stroj musí byť inštalovaný stabilne, t.j. pevne pris-
krutkovaný na pracovný stôl, podstavec a pod. pris-
krutkovať. Použite na to otvory, ktoré sa nachádzajú
v stojane stroja.
• Pred uvedením do prevádzky je nutné namontovať
všetky kryty a bezpečnostné zariadenia v súlade
s predpismi.
• Pílový kotúč sa musí voľne pohybovať.
• V prípade už obrobeného dreva dávajte pozor na
cudzie telesá, ako napr. klince alebo skrutky atď.
• Skôr než stlačíte zapínač/vypínač, uistite sa, či je
pílový kotúč správne namontovaný a či pohyblivé
diely vykazujú ľahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na
typovom štítku zhodujú so sieťovými údajmi.
9.1 Zloženie píly (obr. 1 – 8)
• Na prestavenie otočného stola (14) potlačte bloko-
vaciu rukoväť (10) nadol a dolnú páčku so západ-
kami (11) potiahnite ukazovákom nahor.
• Otočný stôl (14) a ukazovateľ (12) otočte na poža-
dovaný uhlový rozmer stupnice (13) a zafixujte vy-
klopením blokovacej rukoväte nahor (10).
• Ľahkým stlačením hlavy stroja (19) nadol a súčas-
ným vyťahovaním poistného kolíka (21) z držiaka
motora sa píla odistí z dolnej polohy.
• Otočte hlavu stroja (19) nahor.
• Upínacie zariadenie (15) je možné upevniť nielen
vľavo, ale aj vpravo na pevný stôl píly (8). Upína-
cie zariadenie (15) zasuňte do určeného otvoru na
zadnej stene dorazovej lišty (6) a zaistite ho skrut-
kou.
• Podložky pod obrobok (7) osaďte na pevný stôl píly
(8) podľa obrázka 6, 7, 8 a úplne prestrčte. Hriade-
le zaistite poistnými skrutkami proti neúmyselnému
vyšmyknutiu. Potom fixačnou skrutkou pre posuvnú
dorazovú lištu (16) zafixujte v požadovanej polohe.
64 | SK www.scheppach.com
• Hlavu stroja (19) je možné uvoľnením fixačnej skrut-
ky (24) nakloniť doľava do uhla max. 45°. Na naklo-
nenie hlavy stroja (19) doprava do uhla max. 45° sa
musí uvoľniť poistný kolík (24a).
9.2 Jemné nastavenie dorazu pre 90° skracovací
rez (obr. 3, 5, 19)
Príložný uholník (a) nie je obsiahnutý v rozsahu
dodávky.
• Hlavu stroja (19) spustite nadol a zafixujte poistným
kolíkom (21).
• Uvoľnite fixačnú skrutku (24).
• Medzi pílový kotúč (35) a otočný stôl (14) priložte
príložný uholník (a).
• Uvoľnite poistnú maticu (d). Nastavovaciu skrutku
(30) prestavujte dovtedy, kým nebude mať uhol me-
dzi pílovým kotúčom (35) a otočným stolom (14) 90°.
• Poistnú maticu (d) opäť pevne utiahnite, aby ste za-
fixovali toto nastavenie.
• Následne skontrolujte polohu ukazovateľa uhla. V
prípade potreby ukazovateľ (23) uvoľnite krížovým
skrutkovačom, nastavte do polohy 0° na stupnici
(22) a opäť pevne utiahnite ukazovateľ (23).
9.3 Jemné nastavenie dorazu pre 45° úkosový rez
(obr. 3, 5, 2)
Príložný uholník (b) nie je obsiahnutý v rozsahu
dodávky.
• Hlavu stroja (19) spustite nadol a zafixujte poistným
kolíkom (21).
• Otočný stôl (14) zafixujte v polohe 0°.
• Uvoľnite fixačnú skrutku (24) a rukoväťou (1) nakloň-
te hlavu stroja (19) doľava, do uhla 45°.
• Medzi pílový kotúč (35) a otočný stôl (14) priložte
45° príložný uholník (b).
• Uvoľnite poistnú maticu (c). Nastavovaciu skrut-
ku (29) prestavujte dovtedy, kým nebude mať uhol
medzi pílovým kotúčom (35) a otočným stolom (14)
presne 45°.
• Poistnú maticu (c) opäť pevne utiahnite, aby ste za-
fixovali toto nastavenie.
9.4 Skracovací rez 90° a otočný stôl 0°
(obr. 1, 2, 8, 10)
Pri šírkach rezov do cca 100 mm je možné funkciu
ťahania píly zafixovať fixačnou skrutkou (26) v zadnej
polohe. V tejto polohe je možné stroj prevádzkovať v
skracovacej prevádzke. Ak by sa šírka rezu nachádza-
la nad 100 mm, musí sa dbať na to, aby bola fixačná
skrutka (26) voľná a hlava stroja (19) pohyblivá.
Pozor! Posuvná dorazová lišta (5) sa musí pre 90°
skracovacie rezy zafixovať vo vnútornej polohe.
• Otvorte fixačnú skrutku posuvnej dorazovej lišty
(16) a posuvnú dorazovú lištu (5) posuňte dovnútra.
• Posuvná dorazová lišta (5) sa musí zaaretovať tak
ďaleko pred vnútornou polohou, aby bola vzdiale-
nosť medzi dorazovou lištou (5) a pílovým kotúčom
(35) maximálne 5 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
lištou (5) a pílovým kotúčom (35) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16).
• Hlavu stroja (19) uveďte do hornej polohy.
• Hlavu stroja (19) posuňte za rukoväť (1) dozadu a
v danom prípade ju v tejto polohe zafixujte (podľa
šírky rezu).
• Na dorazovú lištu (6) a na otočný stôl (14) položte
drevo, ktoré chcete rezať.
• Materiál zaistite upínacím zariadením (15) na pev-
nom stole píly (8), aby ste zabránili presunutiu po-
čas procesu rezania.
• Odblokujte blokovací spínač (3) a stlačte zapínač/
vypínač (2), aby ste zapli motor.
• Pri zafixovanom vedení ťahu (25): Hlavou stroja
(19) pohybujte rovnomerne rukoväťou (1) a s ľah-
kým tlakom nadol, kým pílový kotúč (35) neprereže
obrobok.
• Pri nezafixovanom vedení ťahu (25): Hlavu stroja
(19) potiahnite úplne dopredu. Rukoväť (1) spustite
rovnomerne a s ľahkým tlakom úplne nadol. Hlavu
stroja (19) teraz pomaly a rovnomerne posúvajte
úplne dozadu, kým pílový kotúč (35) úplne nepre-
reže obrobok.
• Po ukončení procesu pílenia hlavu stroja opäť
uveďte do hornej pokojovej polohy a uvoľnite za-
pínač, vypínač (2). Pozor! Vplyvom vratnej pružiny
sa stroj automaticky presunie nahor. Na konci rezu
neuvoľnite rukoväť (1), ale hlavou stroja pohybujte
nahor pomaly a s miernym protitlakom.
9.5 Skracovací rez 90° a otočný stôl 0° – 45°
(obr.1 – 12)
Skracovacou pílou je možné vykonať šikmé rezy do-
ľava a doprava od 0° do 45° k dorazovej koľajničke.
Pozor! Posuvná dorazová lišta (5) sa musí pre 90°
skracovacie rezy zafixovať vo vnútornej polohe.
• Otvorte fixačnú skrutku (16) posuvnej dorazovej lišty
(5) a posuvnú dorazovú lištu (5) posuňte dovnútra.
• Posuvná dorazová lišta (5) sa musí zaaretovať tak
ďaleko pred vnútornou polohou, aby bola vzdiale-
nosť medzi dorazovou lištou (5) a pílovým kotúčom
(35) maximálne 5 mm.
www.scheppach.com
• Pred rezom skontrolujte, či nie je medzi dorazovou
lištou (5) a pílovým kotúčom (35) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16).
• Blokovaciu rukoväť (10) otočte doľava a dolnú páčku
so západkami (11) potiahnite ukazovákom nahor.
• Blokovacou rukoväťou (10) nastavte otočný stôl (14)
na požadovaný uhol. Ukazovateľ (12) na otočnom
stole (14) sa musí zhodovať s požadovaným uhlo-
vým rozmerom stupnice (13) na pevnom stole píly
(8).
• Blokovaciu rukoväť (10) otočte doprava, aby ste za-
fixovali otočný stôl (14).
• Rez vykonajte podľa opisu v bode 9.4.
9.6 Úkosový rez 0° – 45° a otočný stôl 0°
(obr. 1, 2, 5, 11)
Skracovacou pílou je možné vykonať úkosové rezy
doľava a doprava od 0° do 45° k pracovnej ploche.
Pozor! Posuvná dorazová lišta (5) sa musí pre úkoso-
vé rezy (naklonená hlava píly) zafixovať vo vonkajšej
polohe.
• Otvorte fixačnú skrutku (16) posuvnej dorazovej li-
šty (5) a posuvnú dorazovú lištu (5) posuňte von.
• Posuvná dorazová lišta (5) sa musí zaaretovať tak
ďaleko pred vnútornou polohou, aby bola vzdiale-
nosť medzi dorazovou lištou (5) a pílovým kotúčom
(35) minimálne 5 mm.
• Pred rezom skontrolujte, či nie je medzi dorazovou
lištou (5) a pílovým kotúčom (35) možná kolízia.
• Opäť utiahnite fixačnú skrutku (16).
• Hlavu stroja (19) uveďte do hornej polohy.
• Otočný stôl (14) zafixujte v polohe 0°.
• Uvoľnite fixačnú skrutku (24) a rukoväťou nakláňaj-
te (1) hlavu stroja (19) doľava, kým ukazovateľ (23)
nebude ukazovať na požadovaný uhlový rozmer na
stupnici (22).
• Opäť pevne utiahnite fixačnú skrutku (24).
• Rez vykonajte podľa opisu v bode 9.4.
9.7 Úkosový rez 0° – 45° a otočný stôl 0° – 45°
(obr. 1, 2, 6, 12)
Skracovacou pílou je možné vykonať úkosové rezy
doľava a doprava od 0° do 45° k pracovnej ploche a
súčasne 0° – 45° k dorazovej lište (dvojúkosový rez).
Pozor! Posuvná dorazová lišta (5) sa musí pre úkoso-
vé rezy (naklonená hlava píly) zafixovať vo vonkajšej
polohe.
• Otvorte fixačnú skrutku (16) posuvnej dorazovej li-
šty (5) a posuvnú dorazovú lištu (5) posuňte von.
SK | 65
