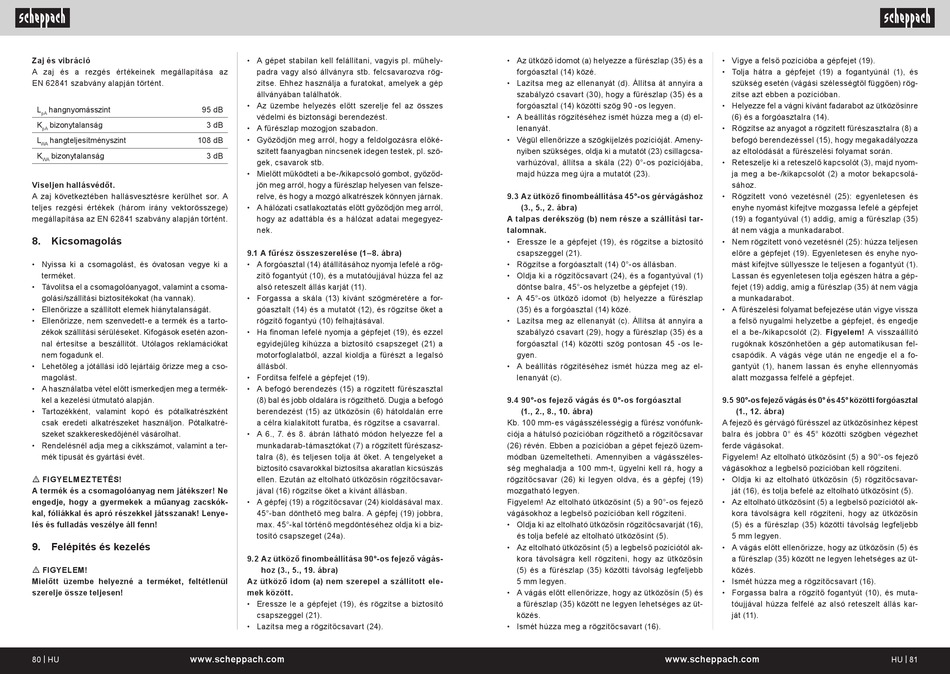

Zaj és vibráció
A zaj és a rezgés értékeinek megállapítása az
EN 62841 szabvány alapján történt.
L
hangnyomásszint
95 dB
pA
K
bizonytalanság
3 dB
pA
L
hangteljesítményszint
108 dB
WA
K
bizonytalanság
3 dB
WA
Viseljen hallásvédőt.
A zaj következtében hallásvesztésre kerülhet sor. A
teljes rezgési értékek (három irány vektorösszege)
megállapítása az EN 62841 szabvány alapján történt.
8. Kicsomagolás
• Nyissa ki a csomagolást, és óvatosan vegye ki a
terméket.
• Távolítsa el a csomagolóanyagot, valamint a csoma-
golási/szállítási biztosítékokat (ha vannak).
• Ellenőrizze a szállított elemek hiánytalanságát.
• Ellenőrizze, nem szenvedett-e a termék és a tarto-
zékok szállítási sérüléseket. Kifogások esetén azon-
nal értesítse a beszállítót. Utólagos reklamációkat
nem fogadunk el.
• Lehetőleg a jótállási idő lejártáig őrizze meg a cso-
magolást.
• A használatba vétel előtt ismerkedjen meg a termék-
kel a kezelési útmutató alapján.
• Tartozékként, valamint kopó és pótalkatrészként
csak eredeti alkatrészeket használjon. Pótalkatré-
szeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a ter-
mék típusát és gyártási évét.
m FIGYELMEZTETÉS!
A termék és a csomagolóanyag nem játékszer! Ne
engedje, hogy a gyermekek a műanyag zacskók-
kal, fóliákkal és apró részekkel játsszanak! Lenye-
lés és fulladás veszélye áll fenn!
9.
Felépítés és kezelés
m FIGYELEM!
Mielőtt üzembe helyezné a terméket, feltétlenül
szerelje össze teljesen!
80 | HU
www.scheppach.com
• A gépet stabilan kell felállítani, vagyis pl. műhely-
padra vagy alsó állványra stb. felcsavarozva rög-
zítse. Ehhez használja a furatokat, amelyek a gép
állványában találhatók.
• Az üzembe helyezés előtt szerelje fel az összes
védelmi és biztonsági berendezést.
• A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előké-
szített faanyagban nincsenek idegen testek, pl. szö-
gek, csavarok stb.
• Mielőtt működteti a be-/kikapcsoló gombot, győződ-
jön meg arról, hogy a fűrészlap helyesen van felsze-
relve, és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról,
hogy az adattábla és a hálózat adatai megegyez-
nek.
9.1 A fűrész összeszerelése (1–8. ábra)
• A forgóasztal (14) átállításához nyomja lefelé a rög-
zítő fogantyút (10), és a mutatóujjával húzza fel az
alsó reteszelt állás karját (11).
• Forgassa a skála (13) kívánt szögméretére a for-
góasztalt (14) és a mutatót (12), és rögzítse őket a
rögzítő fogantyú (10) felhajtásával.
• Ha finoman lefelé nyomja a gépfejet (19), és ezzel
egyidejűleg kihúzza a biztosító csapszeget (21) a
motorfoglalatból, azzal kioldja a fűrészt a legalsó
állásból.
• Fordítsa felfelé a gépfejet (19).
• A befogó berendezés (15) a rögzített fűrészasztal
(8) bal és jobb oldalára is rögzíthető. Dugja a befogó
berendezést (15) az ütközősín (6) hátoldalán erre
a célra kialakított furatba, és rögzítse a csavarral.
• A 6., 7. és 8. ábrán látható módon helyezze fel a
munkadarab-támasztókat (7) a rögzített fűrészasz-
talra (8), és teljesen tolja át őket. A tengelyeket a
biztosító csavarokkal biztosítsa akaratlan kicsúszás
ellen. Ezután az eltolható ütközősín rögzítőcsavar-
jával (16) rögzítse őket a kívánt állásban.
• A gépfej (19) a rögzítőcsavar (24) kioldásával max.
45°-ban dönthető meg balra. A gépfej (19) jobbra,
max. 45°-kal történő megdöntéséhez oldja ki a biz-
tosító csapszeget (24a).
9.2 Az ütköző finombeállítása 90°-os fejező vágás-
hoz (3., 5., 19. ábra)
Az ütköző idom (a) nem szerepel a szállított ele-
mek között.
• Eressze le a gépfejet (19), és rögzítse a biztosító
csapszeggel (21).
• Lazítsa meg a rögzítőcsavart (24).
• Az ütköző idomot (a) helyezze a fűrészlap (35) és a
forgóasztal (14) közé.
• Lazítsa meg az ellenanyát (d). Állítsa át annyira a
szabályzó csavart (30), hogy a fűrészlap (35) és a
forgóasztal (14) közötti szög 90 -os legyen.
• A beállítás rögzítéséhez ismét húzza meg a (d) el-
lenanyát.
• Végül ellenőrizze a szögkijelzés pozícióját. Ameny-
nyiben szükséges, oldja ki a mutatót (23) csillagcsa-
varhúzóval, állítsa a skála (22) 0°-os pozíciójába,
majd húzza meg újra a mutatót (23).
9.3 Az ütköző finombeállítása 45°-os gérvágáshoz
(3., 5., 2. ábra)
A talpas derékszög (b) nem része a szállítási tar-
talomnak.
• Eressze le a gépfejet (19), és rögzítse a biztosító
csapszeggel (21).
• Rögzítse a forgóasztalt (14) 0°-os állásban.
• Oldja ki a rögzítőcsavart (24), és a fogantyúval (1)
döntse balra, 45°-os helyzetbe a gépfejet (19).
• A 45°-os ütköző idomot (b) helyezze a fűrészlap
(35) és a forgóasztal (14) közé.
• Lazítsa meg az ellenanyát (c). Állítsa át annyira a
szabályzó csavart (29), hogy a fűrészlap (35) és a
forgóasztal (14) közötti szög pontosan 45 -os le-
gyen.
• A beállítás rögzítéséhez ismét húzza meg az el-
lenanyát (c).
9.4 90°-os fejező vágás és 0°-os forgóasztal
(1., 2., 8., 10. ábra)
Kb. 100 mm-es vágásszélességig a fűrész vonófunk-
ciója a hátulsó pozícióban rögzíthető a rögzítőcsavar
(26) révén. Ebben a pozícióban a gépet fejező üzem-
módban üzemeltetheti. Amennyiben a vágásszéles-
ség meghaladja a 100 mm-t, ügyelni kell rá, hogy a
rögzítőcsavar (26) ki legyen oldva, és a gépfej (19)
mozgatható legyen.
Figyelem! Az eltolható ütközősínt (5) a 90°-os fejező
vágásokhoz a legbelső pozícióban kell rögzíteni.
• Oldja ki az eltolható ütközősín rögzítőcsavarját (16),
és tolja befelé az eltolható ütközősínt (5).
• Az eltolható ütközősínt (5) a legbelső pozíciótól ak-
kora távolságra kell rögzíteni, hogy az ütközősín
(5) és a fűrészlap (35) közötti távolság legfeljebb
5 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősín (5) és
a fűrészlap (35) között ne legyen lehetséges az üt-
közés.
• Ismét húzza meg a rögzítőcsavart (16).
www.scheppach.com
• Vigye a felső pozícióba a gépfejet (19).
• Tolja hátra a gépfejet (19) a fogantyúnál (1), és
szükség esetén (vágási szélességtől függően) rög-
zítse azt ebben a pozícióban.
• Helyezze fel a vágni kívánt fadarabot az ütközősínre
(6) és a forgóasztalra (14).
• Rögzítse az anyagot a rögzített fűrészasztalra (8) a
befogó berendezéssel (15), hogy megakadályozza
az eltolódását a fűrészelési folyamat során.
• Reteszelje ki a reteszelő kapcsolót (3), majd nyom-
ja meg a be-/kikapcsolót (2) a motor bekapcsolá-
sához.
• Rögzített vonó vezetésnél (25): egyenletesen és
enyhe nyomást kifejtve mozgassa lefelé a gépfejet
(19) a fogantyúval (1) addig, amíg a fűrészlap (35)
át nem vágja a munkadarabot.
• Nem rögzített vonó vezetésnél (25): húzza teljesen
előre a gépfejet (19). Egyenletesen és enyhe nyo-
mást kifejtve süllyessze le teljesen a fogantyút (1).
Lassan és egyenletesen tolja egészen hátra a gép-
fejet (19) addig, amíg a fűrészlap (35) át nem vágja
a munkadarabot.
• A fűrészelési folyamat befejezése után vigye vissza
a felső nyugalmi helyzetbe a gépfejet, és engedje
el a be-/kikapcsolót (2). Figyelem! A visszaállító
rugóknak köszönhetően a gép automatikusan fel-
csapódik. A vágás vége után ne engedje el a fo-
gantyút (1), hanem lassan és enyhe ellennyomás
alatt mozgassa felfelé a gépfejet.
9.5 90°-os fejező vágás és 0° és 45° közötti forgóasztal
(1., 12. ábra)
A fejező és gérvágó fűrésszel az ütközősínhez képest
balra és jobbra 0° és 45° közötti szögben végezhet
ferde vágásokat.
Figyelem! Az eltolható ütközősínt (5) a 90°-os fejező
vágásokhoz a legbelső pozícióban kell rögzíteni.
• Oldja ki az eltolható ütközősín (5) rögzítőcsavar-
ját (16), és tolja befelé az eltolható ütközősínt (5).
• Az eltolható ütközősínt (5) a legbelső pozíciótól ak-
kora távolságra kell rögzíteni, hogy az ütközősín
(5) és a fűrészlap (35) közötti távolság legfeljebb
5 mm legyen.
• A vágás előtt ellenőrizze, hogy az ütközősín (5) és
a fűrészlap (35) között ne legyen lehetséges az üt-
közés.
• Ismét húzza meg a rögzítőcsavart (16).
• Forgassa balra a rögzítő fogantyút (10), és muta-
tóujjával húzza felfelé az alsó reteszelt állás kar-
ját (11).
HU | 81
