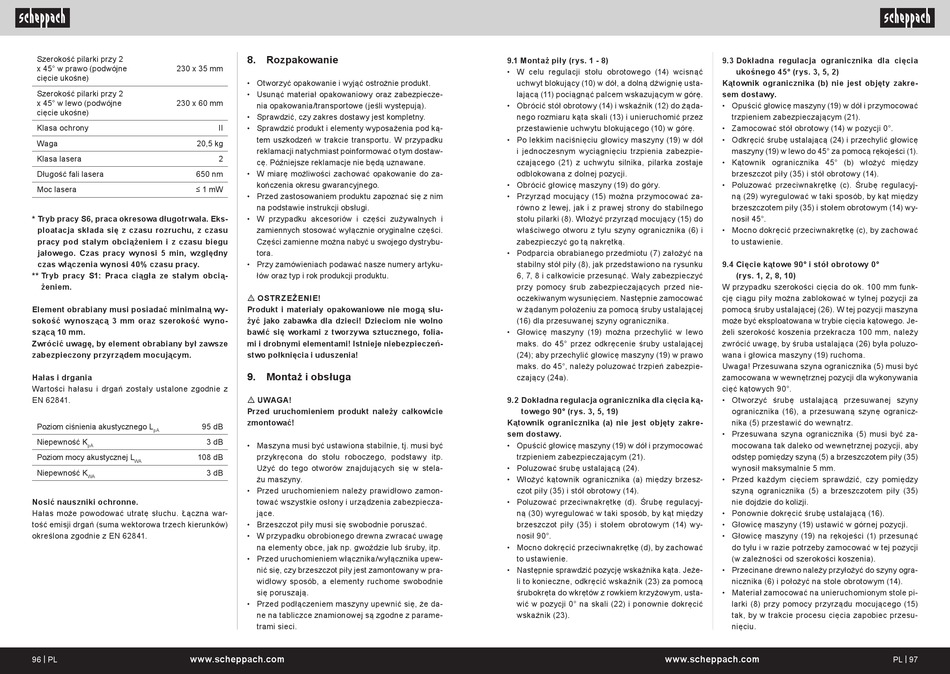

Scheppach HM140L Originalbetriebsanleitung Seite 49

Szerokość pilarki przy 2
x 45° w prawo (podwójne 230 x 35 mm
cięcie ukośne)
Szerokość pilarki przy 2
x 45° w lewo (podwójne 230 x 60 mm
cięcie ukośne)
Klasa ochrony
Waga 20,5 kg
Klasa lasera
Długość fali lasera 650 nm
Moc lasera ≤ 1 mW
* Tryb pracy S6, praca okresowa długotrwała. Eks-
ploatacja składa się z czasu rozruchu, z czasu
pracy pod stałym obciążeniem i z czasu biegu
jałowego. Czas pracy wynosi 5 min, względny
czas włączenia wynosi 40% czasu pracy.
** Tryb pracy S1: Praca ciągła ze stałym obcią-
żeniem.
Element obrabiany musi posiadać minimalną wy-
sokość wynoszącą 3 mm oraz szerokość wyno-
szącą 10 mm.
Zwrócić uwagę, by element obrabiany był zawsze
zabezpieczony przyrządem mocującym.
Hałas i drgania
Wartości hałasu i drgań zostały ustalone zgodnie z
EN 62841.
Poziom ciśnienia akustycznego L 95 dB
pA
Niepewność K 3 dB
pA
Poziom mocy akustycznej L 108 dB
WA
Niepewność K 3 dB
WA
Nosić nauszniki ochronne.
Hałas może powodować utratę słuchu. Łączna war-
tość emisji drgań (suma wektorowa trzech kierunków)
określona zgodnie z EN 62841.
96 | PL www.scheppach.com
8. Rozpakowanie
• Otworzyć opakowanie i wyjąć ostrożnie produkt.
• Usunąć materiał opakowaniowy oraz zabezpiecze-
nia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
II
• Sprawdzić produkt i elementy wyposażenia pod ką-
tem uszkodzeń w trakcie transportu. W przypadku
reklamacji natychmiast poinformować o tym dostaw-
2
cę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do za-
kończenia okresu gwarancyjnego.
• Przed zastosowaniem produktu zapoznać się z nim
na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i
zamiennych stosować wyłącznie oryginalne części.
Części zamienne można nabyć u swojego dystrybu-
tora.
• Przy zamówieniach podawać nasze numery artyku-
łów oraz typ i rok produkcji produktu.
m OSTRZEŻENIE!
Produkt i materiały opakowaniowe nie mogą słu-
żyć jako zabawka dla dzieci! Dzieciom nie wolno
bawić się workami z tworzywa sztucznego, folia-
mi i drobnymi elementami! Istnieje niebezpieczeń-
stwo połknięcia i uduszenia!
9. Montaż i obsługa
m UWAGA!
Przed uruchomieniem produkt należy całkowicie
zmontować!
• Maszyna musi być ustawiona stabilnie, tj. musi być
przykręcona do stołu roboczego, podstawy itp.
Użyć do tego otworów znajdujących się w stela-
żu maszyny.
• Przed uruchomieniem należy prawidłowo zamon-
tować wszystkie osłony i urządzenia zabezpiecza-
jące.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę
na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem włącznika/wyłącznika upew-
nić się, czy brzeszczot piły jest zamontowany w pra-
widłowy sposób, a elementy ruchome swobodnie
się poruszają.
• Przed podłączeniem maszyny upewnić się, że da-
ne na tabliczce znamionowej są zgodne z parame-
trami sieci.
9.1 Montaż piły (rys. 1 - 8)
• W celu regulacji stołu obrotowego (14) wcisnąć
uchwyt blokujący (10) w dół, a dolną dźwignię usta-
lającą (11) pociągnąć palcem wskazującym w górę.
• Obrócić stół obrotowy (14) i wskaźnik (12) do żąda-
nego rozmiaru kąta skali (13) i unieruchomić przez
przestawienie uchwytu blokującego (10) w górę.
• Po lekkim naciśnięciu głowicy maszyny (19) w dół
i jednoczesnym wyciągnięciu trzpienia zabezpie-
czającego (21) z uchwytu silnika, pilarka zostaje
odblokowana z dolnej pozycji.
• Obrócić głowicę maszyny (19) do góry.
• Przyrząd mocujący (15) można przymocować za-
równo z lewej, jak i z prawej strony do stabilnego
stołu pilarki (8). Włożyć przyrząd mocujący (15) do
właściwego otworu z tyłu szyny ogranicznika (6) i
zabezpieczyć go tą nakrętką.
• Podparcia obrabianego przedmiotu (7) założyć na
stabilny stół piły (8), jak przedstawiono na rysunku
6, 7, 8 i całkowicie przesunąć. Wały zabezpieczyć
przy pomocy śrub zabezpieczających przed nie-
oczekiwanym wysunięciem. Następnie zamocować
w żądanym położeniu za pomocą śruby ustalającej
(16) dla przesuwanej szyny ogranicznika.
• Głowicę maszyny (19) można przechylić w lewo
maks. do 45° przez odkręcenie śruby ustalającej
(24); aby przechylić głowicę maszyny (19) w prawo
maks. do 45°, należy poluzować trzpień zabezpie-
czający (24a).
9.2 Dokładna regulacja ogranicznika dla cięcia ką-
towego 90° (rys. 3, 5, 19)
Kątownik ogranicznika (a) nie jest objęty zakre-
sem dostawy.
• Opuścić głowicę maszyny (19) w dół i przymocować
trzpieniem zabezpieczającym (21).
• Poluzować śrubę ustalającą (24).
• Włożyć kątownik ogranicznika (a) między brzesz-
czot piły (35) i stół obrotowy (14).
• Poluzować przeciwnakrętkę (d). Śrubę regulacyj-
ną (30) wyregulować w taki sposób, by kąt między
brzeszczot piły (35) i stołem obrotowym (14) wy-
nosił 90°.
• Mocno dokręcić przeciwnakrętkę (d), by zachować
to ustawienie.
• Następnie sprawdzić pozycję wskaźnika kąta. Jeże-
li to konieczne, odkręcić wskaźnik (23) za pomocą
śrubokręta do wkrętów z rowkiem krzyżowym, usta-
wić w pozycji 0° na skali (22) i ponownie dokręcić
wskaźnik (23).
www.scheppach.com
9.3 Dokładna regulacja ogranicznika dla cięcia
ukośnego 45° (rys. 3, 5, 2)
Kątownik ogranicznika (b) nie jest objęty zakre-
sem dostawy.
• Opuścić głowicę maszyny (19) w dół i przymocować
trzpieniem zabezpieczającym (21).
• Zamocować stół obrotowy (14) w pozycji 0°.
• Odkręcić śrubę ustalającą (24) i przechylić głowicę
maszyny (19) w lewo do 45° za pomocą rękojeści (1).
• Kątownik ogranicznika 45° (b) włożyć między
brzeszczot piły (35) i stół obrotowy (14).
• Poluzować przeciwnakrętkę (c). Śrubę regulacyj-
ną (29) wyregulować w taki sposób, by kąt między
brzeszczotem piły (35) i stołem obrotowym (14) wy-
nosił 45°.
• Mocno dokręcić przeciwnakrętkę (c), by zachować
to ustawienie.
9.4 Cięcie kątowe 90° i stół obrotowy 0°
(rys. 1, 2, 8, 10)
W przypadku szerokości cięcia do ok. 100 mm funk-
cję ciągu piły można zablokować w tylnej pozycji za
pomocą śruby ustalającej (26). W tej pozycji maszyna
może być eksploatowana w trybie cięcia kątowego. Je-
żeli szerokość koszenia przekracza 100 mm, należy
zwrócić uwagę, by śruba ustalająca (26) była poluzo-
wana i głowica maszyny (19) ruchoma.
Uwaga! Przesuwana szyna ogranicznika (5) musi być
zamocowana w wewnętrznej pozycji dla wykonywania
cięć kątowych 90°.
• Otworzyć śrubę ustalającą przesuwanej szyny
ogranicznika (16), a przesuwaną szynę ogranicz-
nika (5) przestawić do wewnątrz.
• Przesuwana szyna ogranicznika (5) musi być za-
mocowana tak daleko od wewnętrznej pozycji, aby
odstęp pomiędzy szyną (5) a brzeszczotem piły (35)
wynosił maksymalnie 5 mm.
• Przed każdym cięciem sprawdzić, czy pomiędzy
szyną ogranicznika (5) a brzeszczotem piły (35)
nie dojdzie do kolizji.
• Ponownie dokręcić śrubę ustalającą (16).
• Głowicę maszyny (19) ustawić w górnej pozycji.
• Głowicę maszyny (19) na rękojeści (1) przesunąć
do tyłu i w razie potrzeby zamocować w tej pozycji
(w zależności od szerokości koszenia).
• Przecinane drewno należy przyłożyć do szyny ogra-
nicznika (6) i położyć na stole obrotowym (14).
• Materiał zamocować na unieruchomionym stole pi-
larki (8) przy pomocy przyrządu mocującego (15)
tak, by w trakcie procesu cięcia zapobiec przesu-
nięciu.
PL | 97
