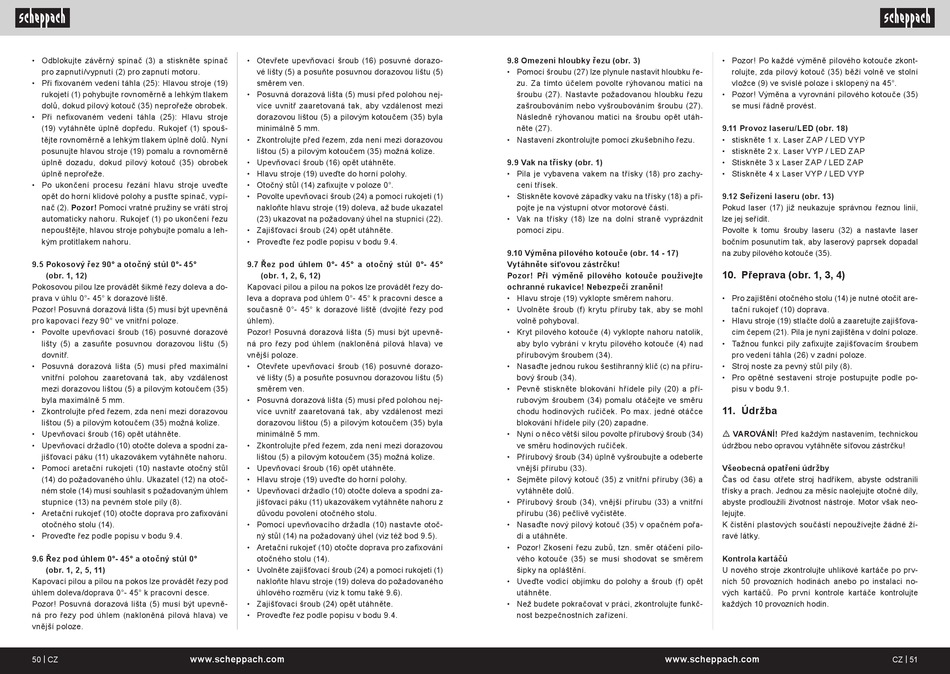

• Odblokujte závěrný spínač (3) a stiskněte spínač
pro zapnutí/vypnutí (2) pro zapnutí motoru.
• Při fixovaném vedení táhla (25): Hlavou stroje (19)
rukojetí (1) pohybujte rovnoměrně a lehkým tlakem
dolů, dokud pilový kotouč (35) neprořeže obrobek.
• Při nefixovaném vedení táhla (25): Hlavu stroje
(19) vytáhněte úplně dopředu. Rukojeť (1) spouš-
tějte rovnoměrně a lehkým tlakem úplně dolů. Nyní
posunujte hlavou stroje (19) pomalu a rovnoměrně
úplně dozadu, dokud pilový kotouč (35) obrobek
úplně neprořeže.
• Po ukončení procesu řezání hlavu stroje uveďte
opět do horní klidové polohy a pusťte spínač, vypí-
nač (2). Pozor! Pomocí vratné pružiny se vrátí stroj
automaticky nahoru. Rukojeť (1) po ukončení řezu
nepouštějte, hlavou stroje pohybujte pomalu a leh-
kým protitlakem nahoru.
9.5 Pokosový řez 90° a otočný stůl 0°- 45°
(obr. 1, 12)
Pokosovou pilou lze provádět šikmé řezy doleva a do-
prava v úhlu 0°- 45° k dorazové liště.
Pozor! Posuvná dorazová lišta (5) musí být upevněná
pro kapovací řezy 90° ve vnitřní poloze.
• Povolte upevňovací šroub (16) posuvné dorazové
lišty (5) a zasuňte posuvnou dorazovou lištu (5)
dovnitř.
• Posuvná dorazová lišta (5) musí před maximální
vnitřní polohou zaaretovaná tak, aby vzdálenost
mezi dorazovou lištou (5) a pilovým kotoučem (35)
byla maximálně 5 mm.
• Zkontrolujte před řezem, zda není mezi dorazovou
lištou (5) a pilovým kotoučem (35) možná kolize.
• Upevňovací šroub (16) opět utáhněte.
• Upevňovací držadlo (10) otočte doleva a spodní za-
jišťovací páku (11) ukazovákem vytáhněte nahoru.
• Pomocí aretační rukojeti (10) nastavte otočný stůl
(14) do požadovaného úhlu. Ukazatel (12) na otoč-
ném stole (14) musí souhlasit s požadovaným úhlem
stupnice (13) na pevném stole pily (8).
• Aretační rukojeť (10) otočte doprava pro zafixování
otočného stolu (14).
• Proveďte řez podle popisu v bodu 9.4.
9.6 Řez pod úhlem 0°- 45° a otočný stůl 0°
(obr. 1, 2, 5, 11)
Kapovací pilou a pilou na pokos lze provádět řezy pod
úhlem doleva/doprava 0°- 45° k pracovní desce.
Pozor! Posuvná dorazová lišta (5) musí být upevně-
ná pro řezy pod úhlem (nakloněná pilová hlava) ve
vnější poloze.
50 | CZ www.scheppach.com
• Otevřete upevňovací šroub (16) posuvné dorazo-
vé lišty (5) a posuňte posuvnou dorazovou lištu (5)
směrem ven.
• Posuvná dorazová lišta (5) musí před polohou nej-
více uvnitř zaaretovaná tak, aby vzdálenost mezi
dorazovou lištou (5) a pilovým kotoučem (35) byla
minimálně 5 mm.
• Zkontrolujte před řezem, zda není mezi dorazovou
lištou (5) a pilovým kotoučem (35) možná kolize.
• Upevňovací šroub (16) opět utáhněte.
• Hlavu stroje (19) uveďte do horní polohy.
• Otočný stůl (14) zafixujte v poloze 0°.
• Povolte upevňovací šroub (24) a pomocí rukojeti (1)
nakloňte hlavu stroje (19) doleva, až bude ukazatel
(23) ukazovat na požadovaný úhel na stupnici (22).
• Zajišťovací šroub (24) opět utáhněte.
• Proveďte řez podle popisu v bodu 9.4.
9.7 Řez pod úhlem 0°- 45° a otočný stůl 0°- 45°
(obr. 1, 2, 6, 12)
Kapovací pilou a pilou na pokos lze provádět řezy do-
leva a doprava pod úhlem 0°- 45° k pracovní desce a
současně 0°- 45° k dorazové liště (dvojité řezy pod
úhlem).
Pozor! Posuvná dorazová lišta (5) musí být upevně-
ná pro řezy pod úhlem (nakloněná pilová hlava) ve
vnější poloze.
• Otevřete upevňovací šroub (16) posuvné dorazo-
vé lišty (5) a posuňte posuvnou dorazovou lištu (5)
směrem ven.
• Posuvná dorazová lišta (5) musí před polohou nej-
více uvnitř zaaretovaná tak, aby vzdálenost mezi
dorazovou lištou (5) a pilovým kotoučem (35) byla
minimálně 5 mm.
• Zkontrolujte před řezem, zda není mezi dorazovou
lištou (5) a pilovým kotoučem (35) možná kolize.
• Upevňovací šroub (16) opět utáhněte.
• Hlavu stroje (19) uveďte do horní polohy.
• Upevňovací držadlo (10) otočte doleva a spodní za-
jišťovací páku (11) ukazovákem vytáhněte nahoru z
důvodu povolení otočného stolu.
• Pomocí upevňovacího držadla (10) nastavte otoč-
ný stůl (14) na požadovaný úhel (viz též bod 9.5).
• Aretační rukojeť (10) otočte doprava pro zafixování
otočného stolu (14).
• Uvolněte zajišťovací šroub (24) a pomocí rukojeti (1)
nakloňte hlavu stroje (19) doleva do požadovaného
úhlového rozměru (viz k tomu také 9.6).
• Zajišťovací šroub (24) opět utáhněte.
• Proveďte řez podle popisu v bodu 9.4.
9.8 Omezení hloubky řezu (obr. 3)
• Pomocí šroubu (27) lze plynule nastavit hloubku ře-
zu. Za tímto účelem povolte rýhovanou matici na
šroubu (27). Nastavte požadovanou hloubku řezu
zašroubováním nebo vyšroubováním šroubu (27).
Následně rýhovanou matici na šroubu opět utáh-
něte (27).
• Nastavení zkontrolujte pomocí zkušebního řezu.
9.9 Vak na třísky (obr. 1)
• Pila je vybavena vakem na třísky (18) pro zachy-
cení třísek.
• Stiskněte kovové západky vaku na třísky (18) a při-
pojte je na výstupní otvor motorové části.
• Vak na třísky (18) lze na dolní straně vyprázdnit
pomocí zipu.
9.10 Výměna pilového kotouče (obr. 14 - 17)
Vytáhněte síťovou zástrčku!
Pozor! Při výměně pilového kotouče používejte
ochranné rukavice! Nebezpečí zranění!
• Hlavu stroje (19) vyklopte směrem nahoru.
• Uvolněte šroub (f) krytu příruby tak, aby se mohl
volně pohyboval.
• Kryt pilového kotouče (4) vyklopte nahoru natolik,
aby bylo vybrání v krytu pilového kotouče (4) nad
přírubovým šroubem (34).
• Nasaďte jednou rukou šestihranný klíč (c) na příru-
bový šroub (34).
• Pevně stiskněte blokování hřídele pily (20) a pří-
rubovým šroubem (34) pomalu otáčejte ve směru
chodu hodinových ručiček. Po max. jedné otáčce
blokování hřídele pily (20) zapadne.
• Nyní o něco větší silou povolte přírubový šroub (34)
ve směru hodinových ručiček.
• Přírubový šroub (34) úplně vyšroubujte a odeberte
vnější přírubu (33).
• Sejměte pilový kotouč (35) z vnitřní příruby (36) a
vytáhněte dolů.
• Přírubový šroub (34), vnější přírubu (33) a vnitřní
přírubu (36) pečlivě vyčistěte.
• Nasaďte nový pilový kotouč (35) v opačném pořa-
dí a utáhněte.
• Pozor! Zkosení řezu zubů, tzn. směr otáčení pilo-
vého kotouče (35) se musí shodovat se směrem
šipky na opláštění.
• Uveďte vodicí objímku do polohy a šroub (f) opět
utáhněte.
• Než budete pokračovat v práci, zkontrolujte funkč-
nost bezpečnostních zařízení.
www.scheppach.com
• Pozor! Po každé výměně pilového kotouče zkont-
rolujte, zda pilový kotouč (35) běží volně ve stolní
vložce (9) ve svislé poloze i sklopený na 45°.
• Pozor! Výměna a vyrovnání pilového kotouče (35)
se musí řádně provést.
9.11 Provoz laseru/LED (obr. 18)
• stiskněte 1 x. Laser ZAP / LED VYP
• stiskněte 2 x. Laser VYP / LED ZAP
• Stiskněte 3 x Laser ZAP / LED ZAP
• Stiskněte 4 x Laser VYP / LED VYP
9.12 Seřízení laseru (obr. 13)
Pokud laser (17) již neukazuje správnou řeznou linii,
lze jej seřídit.
Povolte k tomu šrouby laseru (32) a nastavte laser
bočním posunutím tak, aby laserový paprsek dopadal
na zuby pilového kotouče (35).
10. Přeprava (obr. 1, 3, 4)
• Pro zajištění otočného stolu (14) je nutné otočit are-
tační rukojeť (10) doprava.
• Hlavu stroje (19) stlačte dolů a zaaretujte zajišťova-
cím čepem (21). Pila je nyní zajištěna v dolní poloze.
• Tažnou funkci pily zafixujte zajišťovacím šroubem
pro vedení táhla (26) v zadní poloze.
• Stroj noste za pevný stůl pily (8).
• Pro opětné sestavení stroje postupujte podle po-
pisu v bodu 9.1.
11. Údržba
m VAROVÁNÍ! Před každým nastavením, technickou
údržbou nebo opravou vytáhněte síťovou zástrčku!
Všeobecná opatření údržby
Čas od času otřete stroj hadříkem, abyste odstranili
třísky a prach. Jednou za měsíc naolejujte otočné díly,
abyste prodloužili životnost nástroje. Motor však neo-
lejujte.
K čistění plastových součástí nepoužívejte žádné ží-
ravé látky.
Kontrola kartáčů
U nového stroje zkontrolujte uhlíkové kartáče po prv-
ních 50 provozních hodinách anebo po instalaci no-
vých kartáčů. Po první kontrole kartáče kontrolujte
každých 10 provozních hodin.
