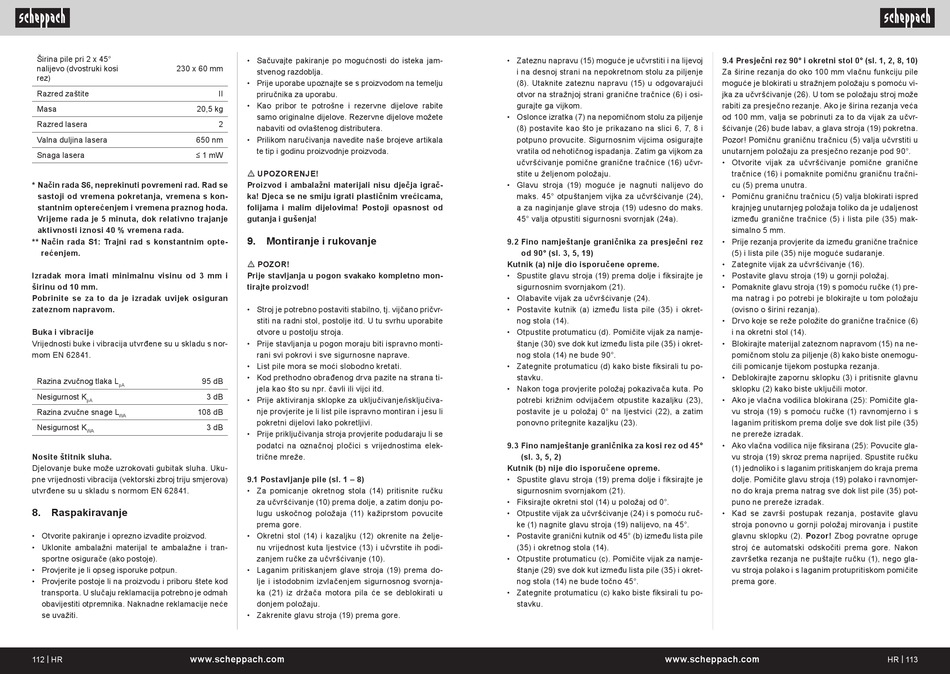

Širina pile pri 2 x 45°
nalijevo (dvostruki kosi 230 x 60 mm
rez)
Razred zaštite
Masa 20,5 kg
Razred lasera
Valna duljina lasera 650 nm
Snaga lasera ≤ 1 mW
* Način rada S6, neprekinuti povremeni rad. Rad se
sastoji od vremena pokretanja, vremena s kon-
stantnim opterećenjem i vremena praznog hoda.
Vrijeme rada je 5 minuta, dok relativno trajanje
aktivnosti iznosi 40 % vremena rada.
** Način rada S1: Trajni rad s konstantnim opte-
rećenjem.
Izradak mora imati minimalnu visinu od 3 mm i
širinu od 10 mm.
Pobrinite se za to da je izradak uvijek osiguran
zateznom napravom.
Buka i vibracije
Vrijednosti buke i vibracija utvrđene su u skladu s nor-
mom EN 62841.
Razina zvučnog tlaka L 95 dB
pA
Nesigurnost K 3 dB
pA
Razina zvučne snage L 108 dB
WA
Nesigurnost K 3 dB
WA
Nosite štitnik sluha.
Djelovanje buke može uzrokovati gubitak sluha. Uku-
pne vrijednosti vibracija (vektorski zbroj triju smjerova)
utvrđene su u skladu s normom EN 62841.
8. Raspakiravanje
• Otvorite pakiranje i oprezno izvadite proizvod.
• Uklonite ambalažni materijal te ambalažne i tran-
sportne osigurače (ako postoje).
• Provjerite je li opseg isporuke potpun.
• Provjerite postoje li na proizvodu i priboru štete kod
transporta. U slučaju reklamacija potrebno je odmah
obavijestiti otpremnika. Naknadne reklamacije neće
se uvažiti.
112 | HR www.scheppach.com
• Sačuvajte pakiranje po mogućnosti do isteka jam-
stvenog razdoblja.
• Prije uporabe upoznajte se s proizvodom na temelju
II
priručnika za uporabu.
• Kao pribor te potrošne i rezervne dijelove rabite
samo originalne dijelove. Rezervne dijelove možete
2
nabaviti od ovlaštenog distributera.
• Prilikom naručivanja navedite naše brojeve artikala
te tip i godinu proizvodnje proizvoda.
m UPOZORENJE!
Proizvod i ambalažni materijali nisu dječja igrač-
ka! Djeca se ne smiju igrati plastičnim vrećicama,
folijama i malim dijelovima! Postoji opasnost od
gutanja i gušenja!
9. Montiranje i rukovanje
m POZOR!
Prije stavljanja u pogon svakako kompletno mon-
tirajte proizvod!
• Stroj je potrebno postaviti stabilno, tj. vijčano pričvr-
stiti na radni stol, postolje itd. U tu svrhu uporabite
otvore u postolju stroja.
• Prije stavljanja u pogon moraju biti ispravno monti-
rani svi pokrovi i sve sigurnosne naprave.
• List pile mora se moći slobodno kretati.
• Kod prethodno obrađenog drva pazite na strana ti-
jela kao što su npr. čavli ili vijci itd.
• Prije aktiviranja sklopke za uključivanje/isključiva-
nje provjerite je li list pile ispravno montiran i jesu li
pokretni dijelovi lako pokretljivi.
• Prije priključivanja stroja provjerite podudaraju li se
podatci na označnoj pločici s vrijednostima elek-
trične mreže.
9.1 Postavljanje pile (sl. 1 – 8)
• Za pomicanje okretnog stola (14) pritisnite ručku
za učvršćivanje (10) prema dolje, a zatim donju po-
lugu uskočnog položaja (11) kažiprstom povucite
prema gore.
• Okretni stol (14) i kazaljku (12) okrenite na želje-
nu vrijednost kuta ljestvice (13) i učvrstite ih podi-
zanjem ručke za učvršćivanje (10).
• Laganim pritiskanjem glave stroja (19) prema do-
lje i istodobnim izvlačenjem sigurnosnog svornja-
ka (21) iz držača motora pila će se deblokirati u
donjem položaju.
• Zakrenite glavu stroja (19) prema gore.
• Zateznu napravu (15) moguće je učvrstiti i na lijevoj
i na desnoj strani na nepokretnom stolu za piljenje
(8). Utaknite zateznu napravu (15) u odgovarajući
otvor na stražnjoj strani granične tračnice (6) i osi-
gurajte ga vijkom.
• Oslonce izratka (7) na nepomičnom stolu za piljenje
(8) postavite kao što je prikazano na slici 6, 7, 8 i
potpuno provucite. Sigurnosnim vijcima osigurajte
vratila od nehotičnog ispadanja. Zatim ga vijkom za
učvršćivanje pomične granične tračnice (16) učvr-
stite u željenom položaju.
• Glavu stroja (19) moguće je nagnuti nalijevo do
maks. 45° otpuštanjem vijka za učvršćivanje (24),
a za naginjanje glave stroja (19) udesno do maks.
45° valja otpustiti sigurnosni svornjak (24a).
9.2 Fino namještanje graničnika za presječni rez
od 90° (sl. 3, 5, 19)
Kutnik (a) nije dio isporučene opreme.
• Spustite glavu stroja (19) prema dolje i fiksirajte je
sigurnosnim svornjakom (21).
• Olabavite vijak za učvršćivanje (24).
• Postavite kutnik (a) između lista pile (35) i okret-
nog stola (14).
• Otpustite protumaticu (d). Pomičite vijak za namje-
štanje (30) sve dok kut između lista pile (35) i okret-
nog stola (14) ne bude 90°.
• Zategnite protumaticu (d) kako biste fiksirali tu po-
stavku.
• Nakon toga provjerite položaj pokazivača kuta. Po
potrebi križnim odvijačem otpustite kazaljku (23),
postavite je u položaj 0° na ljestvici (22), a zatim
ponovno pritegnite kazaljku (23).
9.3 Fino namještanje graničnika za kosi rez od 45°
(sl. 3, 5, 2)
Kutnik (b) nije dio isporučene opreme.
• Spustite glavu stroja (19) prema dolje i fiksirajte je
sigurnosnim svornjakom (21).
• Fiksirajte okretni stol (14) u položaj od 0°.
• Otpustite vijak za učvršćivanje (24) i s pomoću ruč-
ke (1) nagnite glavu stroja (19) nalijevo, na 45°.
• Postavite granični kutnik od 45° (b) između lista pile
(35) i okretnog stola (14).
• Otpustite protumaticu (c). Pomičite vijak za namje-
štanje (29) sve dok kut između lista pile (35) i okret-
nog stola (14) ne bude točno 45°.
• Zategnite protumaticu (c) kako biste fiksirali tu po-
stavku.
www.scheppach.com
9.4 Presječni rez 90° i okretni stol 0° (sl. 1, 2, 8, 10)
Za širine rezanja do oko 100 mm vlačnu funkciju pile
moguće je blokirati u stražnjem položaju s pomoću vi-
jka za učvršćivanje (26). U tom se položaju stroj može
rabiti za presječno rezanje. Ako je širina rezanja veća
od 100 mm, valja se pobrinuti za to da vijak za učvr-
šćivanje (26) bude labav, a glava stroja (19) pokretna.
Pozor! Pomičnu graničnu tračnicu (5) valja učvrstiti u
unutarnjem položaju za presječno rezanje pod 90°.
• Otvorite vijak za učvršćivanje pomične granične
tračnice (16) i pomaknite pomičnu graničnu tračni-
cu (5) prema unutra.
• Pomičnu graničnu tračnicu (5) valja blokirati ispred
krajnjeg unutarnjeg položaja toliko da je udaljenost
između granične tračnice (5) i lista pile (35) mak-
simalno 5 mm.
• Prije rezanja provjerite da između granične tračnice
(5) i lista pile (35) nije moguće sudaranje.
• Zategnite vijak za učvršćivanje (16).
• Postavite glavu stroja (19) u gornji položaj.
• Pomaknite glavu stroja (19) s pomoću ručke (1) pre-
ma natrag i po potrebi je blokirajte u tom položaju
(ovisno o širini rezanja).
• Drvo koje se reže položite do granične tračnice (6)
i na okretni stol (14).
• Blokirajte materijal zateznom napravom (15) na ne-
pomičnom stolu za piljenje (8) kako biste onemogu-
ćili pomicanje tijekom postupka rezanja.
• Deblokirajte zapornu sklopku (3) i pritisnite glavnu
sklopku (2) kako biste uključili motor.
• Ako je vlačna vodilica blokirana (25): Pomičite gla-
vu stroja (19) s pomoću ručke (1) ravnomjerno i s
laganim pritiskom prema dolje sve dok list pile (35)
ne prereže izradak.
• Ako vlačna vodilica nije fiksirana (25): Povucite gla-
vu stroja (19) skroz prema naprijed. Spustite ručku
(1) jednoliko i s laganim pritiskanjem do kraja prema
dolje. Pomičite glavu stroja (19) polako i ravnomjer-
no do kraja prema natrag sve dok list pile (35) pot-
puno ne prereže izradak.
• Kad se završi postupak rezanja, postavite glavu
stroja ponovno u gornji položaj mirovanja i pustite
glavnu sklopku (2). Pozor! Zbog povratne opruge
stroj će automatski odskočiti prema gore. Nakon
završetka rezanja ne puštajte ručku (1), nego gla-
vu stroja polako i s laganim protupritiskom pomičite
prema gore.
