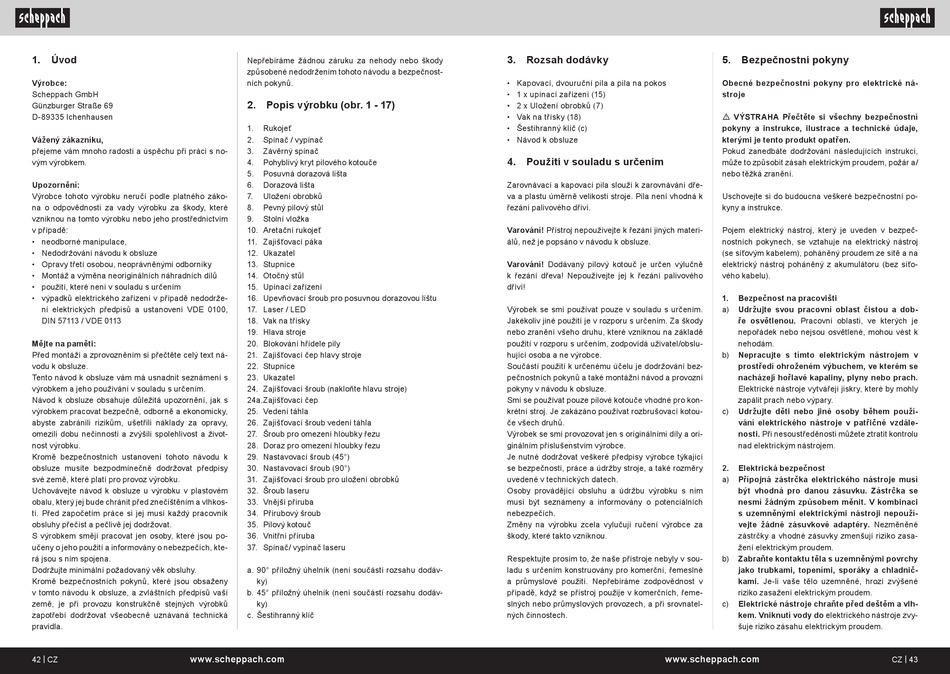

Scheppach HM140L Originalbetriebsanleitung Seite 22

1. Úvod
Výrobce:
Scheppach GmbH
Günzburger Straße 69
D-89335 Ichenhausen
Vážený zákazníku,
přejeme vám mnoho radosti a úspěchu při práci s no-
vým výrobkem.
Upozornění:
Výrobce tohoto výrobku neručí podle platného záko-
na o odpovědnosti za vady výrobku za škody, které
vzniknou na tomto výrobku nebo jeho prostřednictvím
v případě:
• neodborné manipulace,
• Nedodržování návodu k obsluze
• Opravy třetí osobou, neoprávněnými odborníky
• Montáž a výměna neoriginálních náhradních dílů
• použití, které není v souladu s určením
• výpadků elektrického zařízení v případě nedodrže-
ní elektrických předpisů a ustanovení VDE 0100,
DIN 57113 / VDE 0113
Mějte na paměti:
Před montáží a zprovozněním si přečtěte celý text ná-
vodu k obsluze.
Tento návod k obsluze vám má usnadnit seznámení s
výrobkem a jeho používání v souladu s určením.
Návod k obsluze obsahuje důležitá upozornění, jak s
výrobkem pracovat bezpečně, odborně a ekonomicky,
abyste zabránili rizikům, ušetřili náklady za opravy,
omezili dobu nečinnosti a zvýšili spolehlivost a život-
nost výrobku.
Kromě bezpečnostních ustanovení tohoto návodu k
obsluze musíte bezpodmínečně dodržovat předpisy
své země, které platí pro provoz výrobku.
Uchovávejte návod k obsluze u výrobku v plastovém
obalu, který jej bude chránit před znečištěním a vlhkos-
tí. Před započetím práce si jej musí každý pracovník
obsluhy přečíst a pečlivě jej dodržovat.
S výrobkem smějí pracovat jen osoby, které jsou po-
učeny o jeho použití a informovány o nebezpečích, kte-
rá jsou s ním spojena.
Dodržujte minimální požadovaný věk obsluhy.
Kromě bezpečnostních pokynů, které jsou obsaženy
v tomto návodu k obsluze, a zvláštních předpisů vaší
země, je při provozu konstrukčně stejných výrobků
zapotřebí dodržovat všeobecně uznávaná technická
pravidla.
42 | CZ www.scheppach.com
Nepřebíráme žádnou záruku za nehody nebo škody
způsobené nedodržením tohoto návodu a bezpečnost-
ních pokynů.
2. Popis výrobku (obr. 1 - 17)
1. Rukojeť
2. Spínač / vypínač
3. Závěrný spínač
4. Pohyblivý kryt pilového kotouče
5. Posuvná dorazová lišta
6. Dorazová lišta
7. Uložení obrobků
8. Pevný pilový stůl
9. Stolní vložka
10. Aretační rukojeť
11. Zajišťovací páka
12. Ukazatel
13. Stupnice
14. Otočný stůl
15. Upínací zařízení
16. Upevňovací šroub pro posuvnou dorazovou lištu
17. Laser / LED
18. Vak na třísky
19. Hlava stroje
20. Blokování hřídele pily
21. Zajišťovací čep hlavy stroje
22. Stupnice
23. Ukazatel
24. Zajišťovací šroub (nakloňte hlavu stroje)
24a. Zajišťovací čep
25. Vedení táhla
26. Zajišťovací šroub vedení táhla
27. Šroub pro omezení hloubky řezu
28. Doraz pro omezení hloubky řezu
29. Nastavovací šroub (45°)
30. Nastavovací šroub (90°)
31. Zajišťovací šroub pro uložení obrobků
32. Šroub laseru
33. Vnější příruba
34. Přírubový šroub
35. Pilový kotouč
36. Vnitřní příruba
37. Spínač/ vypínač laseru
a. 90° příložný úhelník (není součástí rozsahu dodáv-
ky)
b. 45° příložný úhelník (není součástí rozsahu dodáv-
ky)
c. Šestihranný klíč
3. Rozsah dodávky
• Kapovací, dvouruční pila a pila na pokos
• 1 x upínací zařízení (15)
• 2 x Uložení obrobků (7)
• Vak na třísky (18)
• Šestihranný klíč (c)
• Návod k obsluze
4. Použití v souladu s určením
Zarovnávací a kapovací pila slouží k zarovnávání dře-
va a plastu úměrně velikosti stroje. Pila není vhodná k
řezání palivového dříví.
Varování! Přístroj nepoužívejte k řezání jiných materi-
álů, než je popsáno v návodu k obsluze.
Varování! Dodávaný pilový kotouč je určen výlučně
k řezání dřeva! Nepoužívejte jej k řezání palivového
dříví!
Výrobek se smí používat pouze v souladu s určením.
Jakékoliv jiné použití je v rozporu s určením. Za škody
nebo zranění všeho druhu, které vzniknou na základě
použití v rozporu s určením, zodpovídá uživatel/obslu-
hující osoba a ne výrobce.
Součástí použití k určenému účelu je dodržování bez-
pečnostních pokynů a také montážní návod a provozní
pokyny v návodu k obsluze.
Smí se používat pouze pilové kotouče vhodné pro kon-
krétní stroj. Je zakázáno používat rozbrušovací kotou-
če všech druhů.
Výrobek se smí provozovat jen s originálními díly a ori-
ginálním příslušenstvím výrobce.
Je nutné dodržovat veškeré předpisy výrobce týkající
se bezpečnosti, práce a údržby stroje, a také rozměry
uvedené v technických datech.
Osoby provádějící obsluhu a údržbu výrobku s ním
musí být seznámeny a informovány o potenciálních
nebezpečích.
Změny na výrobku zcela vylučují ručení výrobce za
škody, které takto vzniknou.
Respektujte prosím to, že naše přístroje nebyly v sou-
ladu s určením konstruovány pro komerční, řemeslné
a průmyslové použití. Nepřebíráme zodpovědnost v
případě, když se přístroj použije v komerčních, řeme-
slných nebo průmyslových provozech, a při srovnatel-
ných činnostech.
www.scheppach.com
5. Bezpečnostní pokyny
Obecné bezpečnostní pokyny pro elektrické ná-
stroje
m VÝSTRAHA Přečtěte si všechny bezpečnostní
pokyny a instrukce, ilustrace a technické údaje,
kterými je tento produkt opatřen.
Pokud zanedbáte dodržování následujících instrukcí,
může to způsobit zásah elektrickým proudem, požár a/
nebo těžká zranění.
Uschovejte si do budoucna veškeré bezpečnostní po-
kyny a instrukce.
Pojem elektrický nástroj, který je uveden v bezpeč-
nostních pokynech, se vztahuje na elektrický nástroj
(se síťovým kabelem), poháněný proudem ze sítě a na
elektrický nástroj poháněný z akumulátoru (bez síťo-
vého kabelu).
1. Bezpečnost na pracovišti
a) Udržujte svou pracovní oblast čistou a dob-
ře osvětlenou. Pracovní oblasti, ve kterých je
nepořádek nebo nejsou osvětlené, mohou vést k
nehodám.
b) Nepracujte s tímto elektrickým nástrojem v
prostředí ohroženém výbuchem, ve kterém se
nacházejí hořlavé kapaliny, plyny nebo prach.
Elektrické nástroje vytvářejí jiskry, které by mohly
zapálit prach nebo výpary.
c) Udržujte děti nebo jiné osoby během použí-
vání elektrického nástroje v patřičné vzdále-
nosti. Při nesoustředěnosti můžete ztratit kontrolu
nad elektrickým nástrojem.
2. Elektrická bezpečnost
Přípojná zástrčka elektrického nástroje musí
a)
být vhodná pro danou zásuvku. Zástrčka se
nesmí žádným způsobem měnit. V kombinaci
s uzemněnými elektrickými nástroji nepouží-
vejte žádné zásuvkové adaptéry. Nezměněné
zástrčky a vhodné zásuvky zmenšují riziko zasa-
žení elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy
jako trubkami, topeními, sporáky a chladnič-
kami. Je-li vaše tělo uzemněné, hrozí zvýšené
riziko zasažení elektrickým proudem.
c) Elektrické nástroje chraňte před deštěm a vlh-
kem. Vniknutí vody do elektrického nástroje zvy-
šuje riziko zásahu elektrickým proudem.
